本例介紹一種根據多普勒效應制作的微波控制開關，用該裝置來控制照明燈 (或排氣扇等)，可實現人來燈亮、人走燈滅，既方便實用，又節能省電。

　　電路工作原理

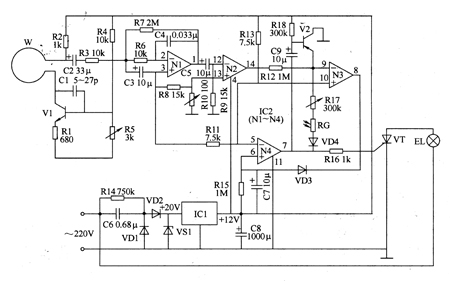

　　該微波控制開關電路由自激振蕩電路、比較放大電路、光控電路、關斷脈沖產生電路和電源電路等組成，如圖3-71所示。

　　自激振蕩電路由環形天線W(φl(shuí)2cm)、晶體管Vl、電阻器Rl、R2、R4、R5和電容器Cl等組成，其工作頻率為700-1000MHz(微波段)。改變Cl的電容量，可改變振動頻率的高低。
　　比較放大電路由集成運算放大電路IC2(LM324)和有關外圍元件組成。
　　光控電路由光敏電阻器RG、二極管VD4和電阻器R17等組成。
　　關斷脈沖產生電路由晶體管V2、電阻器R18和電容器C9等組成，該電路起延遲作用(使蟬問晶閘管VT在關斷后，需延遲3-4s才能再次導通)。
　　電源電路由降壓電容器ClO、電阻器R14、整流二極管VDl、VD2、穩壓二極管VS、三端集成穩壓器ICl(LM7812)和濾波電容器C8等組成。
　　接通電源后，交流220V電壓經ClO降壓、VDl和VD2整流及VS穩壓后，產生+2OV電壓。該電壓經ICl進一步穩壓成+I2V電壓后，作為IC2、Vl和V2的工作電壓。
　　自激振蕩電路通電工作后，產生頻率為700-1000MHz的振蕩電磁波，通過天線W向空間發射。
　　當有人在天線W附近移動時，人體的反射波將被天線W接收，使電容器C2正極的電壓發生波動。該波動電壓經IC2內各運算放大器比較放大處理后，從其7腳輸出高電平，使晶閘管VT受觸發而導通，照明燈EL點亮。當人體離開控制范圍時，IC2的7腳在延時lOs后輸出低電平，使VT截止，EL熄滅。
　　在白天，光敏電阻器RG受光照射而阻值下降 (低于3kΩ)，使lcz的7腳為底電平,該微波節能開關不工作，VT始終處于截止?fàn)顟B(tài)。夜幕降笛后，RG的阻值增大至200KΩ以上,微波節能開關正常工作。
　　改變電阻器R10的阻值，可以調節微波檢測控制范圍 (其可調范圍5-60㎡)。
　　若用該裝置控制衛生司的排風扇，則可省去關斷脈沖產生電路和光控電路這個中各元器件。
　　元器件選擇
　　Rl-R4、R6-R9、Rll-R16和R18均選用1/4W碳膜電阻器;R5、RlO和R17均選用小型密封式可變電阻器。
　　Cl選用高頻瓷介電容器;C2、C3、C5、C7-C9均選用耐壓值為16V的鋁電解電容器;C4選用滌綸電容器;C6選用壓值為4oov的滌絲電容器或CBB電容器。
　　VDl和VD2均選用1N407型硅整流二極管，VD3和VD4選用1N4148型硅開關二極管。
　　VS選用lW、2OV的IN4747型穩壓二極管。
　　Vl選用Sg018型硅NPN型高頻晶體管;V2選用Sg012或Sg015型硅PNP型晶體管。
　　VT選用電流容量為lA、耐壓值高于400V的晶刊管，例如MCRl00-6等型號。
