| 一、電壓比較器(Comparer) |
| 電壓比較器的基本功能是對兩個輸入電壓進行比較，并根據比較結果輸出高電平或低電平電 壓。電壓 |
| 比較器廣泛應用于非正弦波信號的產生和變換以及模/數轉換等。 |
| 電壓比較器分為基本比較器和遲滯比較器（施密特觸發器）兩大類，其中基本比較器又分為簡單比較 |
| 器（單門限）和窗口比較器（雙門限）。 |
| （一）單限電壓比較器 |
| 理想集成運放工作在開環狀態下，其輸出只有正飽和和負飽和值兩種狀態，當同相端輸入電壓 大于 |
| 反，輸出為正飽和值，即UO=UOM，反之，輸出為負飽和值，即UO=-UOM。 |
| 比較器輸出由一種狀態跳變到另一種狀態時，所對應的輸入電壓值稱為門限電壓。只有一個門 限的比 |
| 較器稱單限比較器，若門限電壓為零，稱為過零比較器。 |
| 1.過零電壓比較器 |
|
|
| 2.同相輸入單門限比較器 |

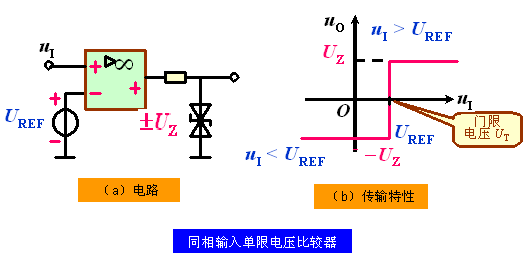

| 如果將參考電壓UREF接在運算放大器的反向端，待比較的輸入電壓uI接到同相端，如下圖所 示，即構成 |
| 同相輸入單限電壓比較器，圖中輸出端所接穩壓管用以限定輸出高低電平幅度，R為穩壓管限流電阻。由于 |
| uI從同相端輸入且只有一個門限，把比較器輸出電平發生跳變時的輸入電壓稱為門限電壓UT，圖中的 |
| UT=UREF。由于uI從同相端輸入且只有一個門限，故稱同相輸入單限電壓比較器；反之，當uI從反相端輸入 |
| ，UREF改接到同相端，則稱反相輸入單限電壓比較器。 |
|
|
| 特點：1)工作在非線性區 ； |
| （二）遲滯比較器 |
| 對于單限比較器，如果輸入電壓在門限附近有微小的干擾，就會導致狀態翻轉使比較器輸出電 壓不穩 |
| 定而出現錯誤階躍，為了克服這一缺點，常將比較器的輸出電壓通過反饋網絡加到同相輸入端，形成正反 |

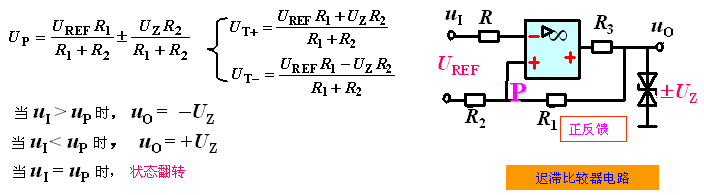

| 饋，將待比較電壓uI加到反相輸入端，參考電壓UREF通過R2接到運算放大器的同相 端，如圖所示，通常將 |
| 此電路稱為反相輸入遲滯比較器，也稱反相輸入施密特觸發器。 |
| 1.電路和門限電壓 |
|
|

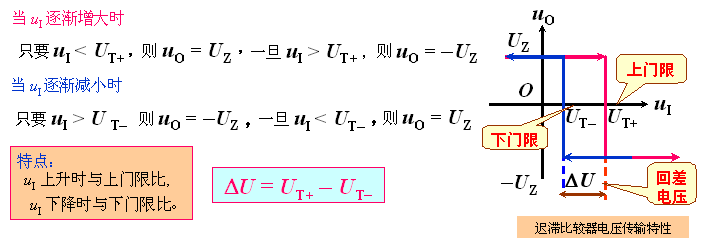

| 2.傳輸特性 |
|
|
| 二、方波產生電路(Astable Multivibrator) |

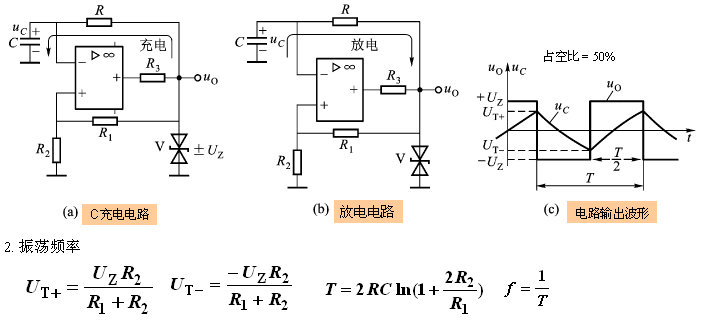

| 用遲滯比較器構成的方波產生電路如下圖所示，由于方波包含極豐富的諧波，因此方波產生電路又稱 |
| 多諧振蕩器。下圖電路用來產生固定的低頻率的方波信號，是一種較好的振蕩電路，但是輸出方波的前后 |
| 沿陡度取決于集成運放的轉換速率SR，所 以當振蕩頻率較高時，為了獲得前后沿較陡的方波，必須使用SR |
| 較大的集成運放。 |
| 1.電路組成和輸出波形 |
|
|
| 輸出信號頻率與輸入控制電壓成正比的波形產生電路稱為。若用直流電壓作為控制電壓，壓控 振蕩器 |
| 可制成頻率調節十分方便的信號源；若用正弦波電壓作為控制電壓，壓控振蕩器就構成了調頻波振蕩器； |
| 當振蕩受鋸齒波電壓控制時，就構成了掃頻振蕩器等。 |

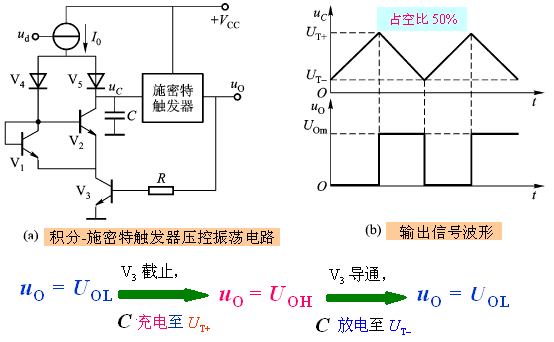

| （一）積分 - 施密特觸發器型壓控振蕩器 |
|
|
| （二）8038 集成函數發生器 |
| 8038 集成函數發生器是一種多用途的波形發生器，可以用來產生正弦波、方波、三角波和鋸齒波，其 |

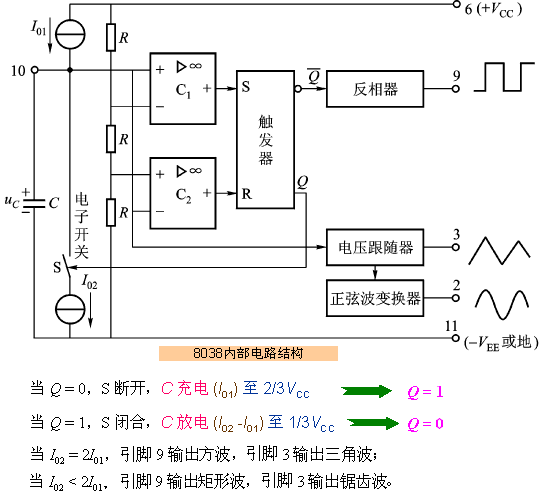

| 振蕩頻率可通過外加的直流電壓進行調節，所以是壓控集成信號產生器。其內部電路結構所如下圖示。外 |
| 接電容C的充、放電電流由兩個電流源控制，所以電容C兩端電壓uC的變化與時間成線性關系，從而可以獲 |
| 得理想的三角波輸出。另外，8038 電路中含有正弦波變換器，故可以直接將三角波變成正弦波輸出。 |
| 1.原理 |
|
|

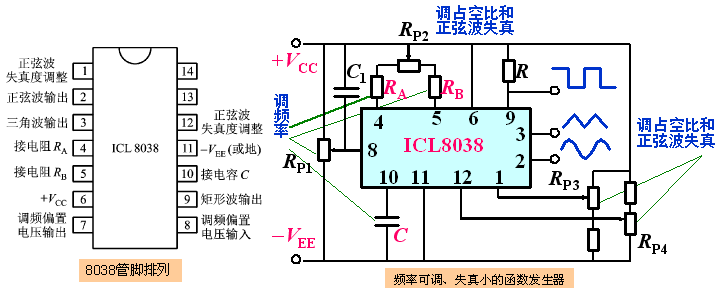

| 2.實際應用 |
|
|
