在雷達發射機脈沖調制器中，廣泛采用的是電真空管作為開關管。這種結構的脈沖調制器具有配套技術復雜、造價高、使用壽命短等缺點，尤其是其不適用于大功率、高重復頻率等工作場合的缺陷，使其已經遠遠不能滿足現代雷達的復雜信號處理的需求。

　　隨著電力電子技術的快速發展，新型功率開關器件IGBT（絕緣柵雙極晶體管）迅速占領了市場，滿足了人們把大功率、超高頻率開關元件實現固態化的期望，有著完全取代電真空管的趨勢。這也為在雷達發射機脈沖調制器中采用IGBT作為開關管以替代電真空管奠定了理論和實踐基礎。

　　1 脈沖調制器的結構

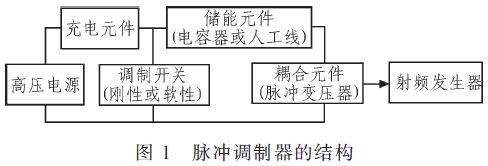

　　根據脈沖調制器的任務，它基本由下列3部分組成：電源部分、能量儲存部分、脈沖形成部分。其結構如圖1所示。

　　電源部分的作用是把初級電源（例如市電）變換成符合要求的直流電源。直流電源包括低壓電源和高壓電源兩種，低壓電源供給調制脈沖預處理電路使用，高壓電源供給調制脈沖形成電路使用。

　　能量儲存部分的作用是為了降低對于電源部分的高峰值功率要求。因為脈沖調制器是在短促的脈沖期間給射頻發生器提能量的，而在較長的脈沖間歇期間停止工作，因此為了有效地利用電源功率，可以采用儲能元件在脈沖間歇期間把電源送來的能量儲存起來，等到脈沖期間再把儲存的能量放出，交給射頻發生器。常用的儲能元件有電容器和人工線（或稱仿真線）。

　　脈沖形成部分是利用一個開關，控制儲能元件對負載（射頻發生器）放電，以提供電壓、功率、脈沖寬度及脈沖波形等都滿足要求的視頻脈沖。常用的開關元件有真空三、四極管、氫閘流管、半導體開關元件（可控硅元件）和具有非線性電感的磁開關等。

　　真空管的通斷可由柵極電壓控制，通斷利索，這種開關稱為剛性開關，對應的調制器稱為剛性調制器。氫閘流管、半導體開關元件和具有非線性電感的磁開關則只能控制其導通，而不能控制其關斷，這種開關元件稱為軟性開關，對應的調制器稱為軟性調制器。

　　2 開關器件的比較

　　對傳統的電真空器件（氫閘流管）和現代電力電子器件IGBT的電氣性能進行比較。

　　2．1 傳統電真空管器件

　　以真空三、四極管為調制開關的剛性調制器適應能力強，能適應各種波形、重復頻率的要求，但這也是以體積、重量、結構和成本為代價的。為彌補自身不足以適應各種工作需要，剛性調制器又分為多種類型，但都避免不了其功率小、效率低的缺陷。

　　以氫閘流管為開關元件的軟性調制器雖能克服剛性調制器的不足，但自身的缺陷也很突出，主要表現為：1）脈沖波形頂部抖動、后沿拖長；2）對負載阻抗的適應性差；3）對波形的適應性也差。

　　可見軟性調制器只能適應于精度要求不高、波形要求不嚴格的大功率雷達中。并且不管是剛性還是軟性調制器，其結構的復雜都使其可靠性降低，并且維修難度大。

　　2．2 現代電力電子器件

　　開關元件的固態化是發展的大趨勢，尤其是電力電子器件在由傳統型向現代型轉變以后，許多新興的器件迅速應用于這種電力轉換領域。上世紀九十年代才現身市場的絕緣柵雙極晶體管IGBT已成為現代電力電子器件發展的領頭軍，型號齊全，已經出現了由IGBT組成的功能完善的智能化功率模塊IPM。

　　IGBT：Insulated Gate Bipolar Transistor絕緣柵雙極晶體管是一種工作原理復雜的集成半導體器件。在結構上，集成了所有半導體器件的基本結構。如二極管、BJT、結型場效應管JFET、MOSFET、SCR。工藝上利用MOS工藝進行大面積功率集成，單元胞的體積越來越小，單元胞的數量越來越多。IGBT經過20年的發展，技術越來越成熟，功能越來越強大。從原來的平面柵型到溝槽型，又發展到非穿通型，直至現在的電場截至型．達到了6 000 V／600 A，通態壓降1．3 V，開關頻率達到納秒級。

　　IGBT在大量產品中的良好表現，證明其是一種良好的功率開關器件。其主要優點表現在開關頻率高、承載功率大、通態壓降低、du／dt和di／dt耐量高、動態性能高、反向恢復快等，這些性能特點使其特別適應于在高頻、大功率電路中出任開關器件的重任。

　3 固態調制器硬件組成

　　對分別以氫閘流管和IGBT為中心所構成的兩種脈沖調制器的性能、構造、成本、可維性及可靠性進行比較。

　　3．1 真空管脈沖調制器

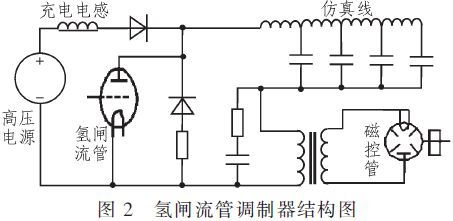

　　以氫閘流管ZQM1-350／14型為例，其參數為14 000 V／350 A，陶瓷外殼，需要12．6 V／6 A的燈絲電源。其關斷時，高壓電源經充電電感和變壓器的原邊給仿真線充電，氫閘流管接通時，仿真線經氫閘流管對變壓器原邊放電，在變壓器的副邊產生高壓脈沖去調制磁控管。氫閘流調制器的結構如圖2所示。

　　充氫閘流管是由陽極、陰極、柵極（控制柵，有的還具有預點火柵或分壓柵等）組成，將所有電極用絕緣外殼密封，利用低壓氫氣（氘氣）作為工作及滅弧絕緣介質，是離子開關管中的一個分支，將觸發脈沖（正極性）加到柵極，使陰-柵間隙產生輝光放電，放電擴展到陽柵間隙導致陽柵間隙擊穿導通，使外電路通過陽極-柵極-陰極放電，而輸出脈沖電流，是具有正啟動特性的脈沖電真空器件，具有工作電壓高，脈沖電流大，觸發電壓低，脈沖寬度窄，電流上升快，點火穩定等特點，廣泛應用于國防、醫療、高能激光、科學研究等領域或場合。

　　氫閘流管作為開關時，開關的接通是由控制柵極上施加正觸發脈沖來實現的。如果閘流管陽極具有足夠高的正向電壓，柵極一旦被觸發，陽極-陰極之間將迅速導通，柵極就失去了對放電的控制作用。只有陽極電壓降得很低，不足以維持放電電流時，閘流管才會截止。閘流管在放電結束后，要經過一段消電離時間，柵極才能恢復原來的控制功能。因此，閘流管脈沖調制器形成的脈沖波形頂部抖動、后沿拖長。

　　況且真空管調制器由于電子管的外圍電路有偏壓、簾柵、陽極等電源，這些電源是不可缺少且體積龐大的高壓電源。調制器導通時的管壓降較大，調制器效率較低。電子管極間電容的存在很難實現窄脈沖調制。另外由于電子管在真空度變差情況下可能會出現打火等現象，嚴重影響雷達發射機的可靠性。電子管陰極的壽命較短，也制約著電子管在調制器中的使用。

　　全固態調制器與電子管調制器相比具有效率高、體積小、重量輕、可靠性高、壽命長、維修費用低等優點。因此，研究固態調制器是一個極為重要的發展方向。

　　3．2 固態脈沖調制器

　　固態脈沖調制器就是以固態開關管IGBT替代電真空管的調制器。IGBT模塊采用10只IGBT串聯成網絡使用，單片機驅動模塊利用單片機形成統一的觸發脈沖，經驅動模塊M57962L同步觸發IGBT網絡。其結構如圖3所示。

　　該調制器采用充電電感，屬于直流諧振充電，其自然諧振周期為：

　　其中：C0是仿真線的靜電容

　　Tch等于調制器脈沖重復周期T0兩倍，即調制器的脈沖重復頻率是固定的。因此為了適應雷達工作于多種重復頻率的要求，可在充電電路中串入一只二極管，稱為充電二極管或保持二極管。這時只要充電電路的Tch值小于最小的脈沖重復周期就行了。

　　VD2和R1稱為過電壓保護電路，它的作用是防止仿真線上出現過高的電壓而損壞功率管。當仿真線向接近短路的負載放電時，其上的電壓會變成負極性，由于功率管不能反向導電，這個負極性的電壓不會消失，在下一個脈沖重復周期充電時，這個電壓與電源電壓的極性一致，所以仿真線將會充電到一個較高的電壓值。如果這時負載打火并未消失，那么這一過程將會繼續下去。在理論上可以證明，仿真線上的電壓將會達到電源電壓的6倍之多。當電路中接入VD2和R1之后，只要仿真線上出現負極性電壓，就可以通過VD2放掉，從而防止了仿真線上過電壓的產生。

　　R2C2稱為反肩峰電路。當仿真線向不匹配的負載放電會在脈沖的前沿引起顯著的肩峰。R2C2電路就是為了減小這種肩峰的，其電阻通常選擇和負載阻抗相等，而電容的大小可按電路時間常數與脈沖前沿時間大致相當來確定。

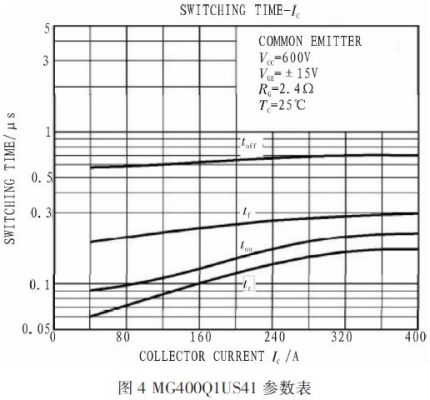

　　功率開關管IGBT采用高速型MG400Q1US41，其參數為1 200V／400A，其參數如圖4所示。工程中采用十管串聯的方法以適應高電壓的要求。驅動模塊采用M57962L，其參數為1 200 V／400 A。

　　十管串聯需要保證串聯的10個管子同時導通、同時截止，否則先導通或者后截止的管子就因為要承受高電壓而擊穿，進一步擊穿所有的管子，而形成調制器故障，造成不必要的損失。解決的辦法是用單片機產生一路觸發脈沖，同時觸發驅動模塊。因為驅動模塊具有較高的輸入阻抗，因此單片機的輸出電流足夠同時觸發驅動模塊。10個驅動模塊被同時觸發，因其延遲的一致性，會使單片機的觸發脈沖同時加到10個IGBT的柵極。

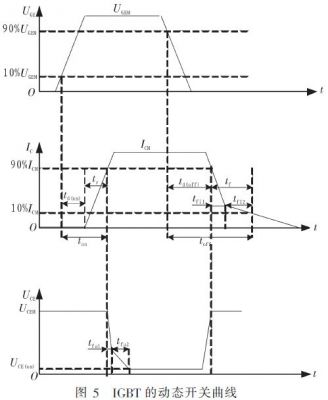

　　根據調制器的要求，由單片機輸出一定重復頻率的觸發脈沖經接口保護電路轉換后驅動IGBT的柵極。IGBT在柵極有驅動時接通，無驅動時關斷，實現了可控的開關功能。IGBT的動態開關曲線如圖5所示。

　　根據圖4所示IGBT參數可知，在VOC=600V、VGE=±15V、RG=2．4 Ω、TC=25℃、IC=400 A時，ton=0．25μs，toff=0．7μs。從圖5的UCE-t曲線圖看，IGBT的開關曲線比氫閘流管的開關曲線更好，更適合于作為脈沖調制器的開關管使用。

　　由于單片機的采用，就可以使調制器的保護采用軟件保護，這在減少調制器的體積與重量方面可以做出重大貢獻。

　　單個固態調制器的制造成本比氫閘流管調制器稍高，但是其使用壽命長，也就是說性價比高，況且在性能、構造、可維性及可靠性方面遠遠勝于氫閘流管調制器。

　　4 仿真過程及結果

　　仿真軟件使用流行的SIMNLINK。

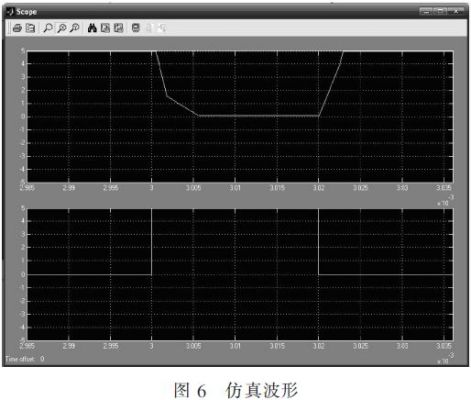

　　設觸發脈沖周期為2 ms，脈沖寬度為2μs，如圖6中的第一示波器（圖的下部），仿真線前端的波形如圖6中的第二示波器（圖的上部）。由第二示波器可見，當觸發脈沖到來時，即IGBT網絡導通時，仿真線迅速放電，放電速率為5 000 V／6μs（即從滿電壓5 000 V至放電完成時間約為6μs），并且無反沖。當觸發脈沖過去時，即IGBT網絡斷開時，仿真線迅速充電，放電速率為5 000 V／3μs（即從充電開始至滿電壓5 000 V的時間約為3μs），并且無反沖。

　　由此可見，由IGBT網絡替代的脈沖開關，完全能滿足脈沖調制器的要求，其指標遠遠超過了氫閘流管脈沖調制器。

　　5 結論

　　器件固態化是系統發展的趨勢，固態脈沖調制器正是在這一趨勢的啟發下提出來的。所設計的固態脈沖調制器具有結構簡單、性價比高的特點，可以快速、方便地對現有雷達的脈沖調制器進行改裝。改裝成本低、周期短，具有很高的實用價值。
