TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP-16兩種封裝形式，以適應不同場合的要求。其主要特性如下：

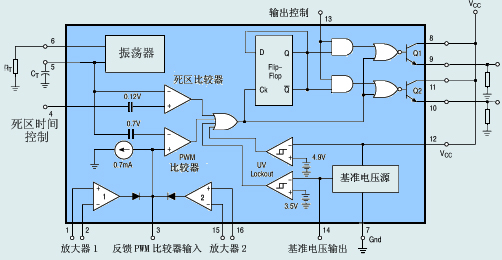

TL494外形圖

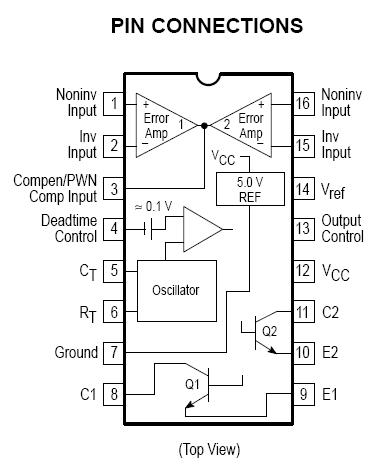

TL494引腳圖

主要特征

· 集成了全部的脈寬調制電路。
· 片內置線性鋸齒波振蕩器，外置振蕩元件僅兩個（一個電阻和一個電容）。
· 內置誤差放大器。
· 內置5V參考基準電壓源。
· 可調整死區時間。
· 內置功率晶體管可提供500mA的驅動能力。
· 推或拉兩種輸出方式。

工作原理簡述

TL494是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可通過外部的一個電阻和一個電容進行調節，其振蕩頻率如下：

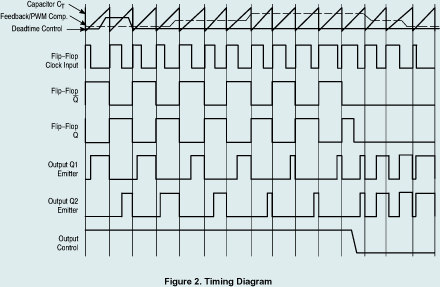

輸出脈沖的寬度是通過電容CT上的正極性鋸齒波電壓與另外兩個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸發器的時鐘信號為低電平時才會被選通，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。參見圖2。

控制信號由集成電路外部輸入，一路送至死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波周期的4%，當輸出端接地，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控制輸入端接上固定的電壓（范圍在0—3.3V之間）即能在輸出脈沖上產生附加的死區時間。

脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從0.5V變化到3.5時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降到零。兩個誤差放大器具有從-0.3V到（Vcc-2.0）的共模輸入范圍，這可能從電源的輸出電壓和電流察覺得到。誤差放大器的輸出端常處于高電平，它與脈沖寬度調制器的反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配控制回路。

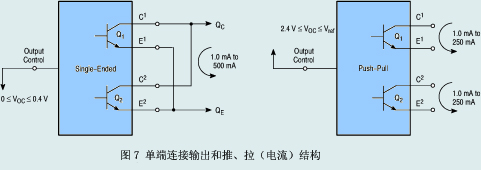

當比較器CT放電，一個正脈沖出現在死區比較器的輸出端，受脈沖約束的雙穩觸發器進行計時，同時停止輸出管Q1和Q2的工作。若輸出控制端連接到參考電壓源，那么調制脈沖交替輸出至兩個輸出晶體管，輸出頻率等于脈沖振蕩器的一半。如果工作于單端狀態，且最大占空比小于50%時，輸出驅動信號分別從晶體管Q1或Q2取得。輸出變壓器一個反饋繞組及二極管提供反饋電壓。在單端工作模式下，當需要更高的驅動電流輸出，亦可將Q1和Q2并聯使用，這時，需將輸出模式控制腳接地以關閉雙穩觸發器。這種狀態下，輸出的脈沖頻率將等于振蕩器的頻率。

TL494內置一個5.0V的基準電壓源，使用外置偏置電路時，可提供高達10mA的負載電流，在典型的0—70℃溫度范圍50mV溫漂條件下，該基準電壓源能提供±5%的精確度。

TL494的極限參數
名稱	代號	極限值	單位
工作電壓	Vcc	42	V
集電極輸出電壓	Vc1,Vc2	42	V
集電極輸出電流	Ic1,Ic2	500	mA
放大器輸入電壓范圍	VIR	-0.3V—+42	V
功耗	PD	1000	mW
熱阻	RθJA	80	℃/W
工作結溫	TJ	125	℃
工作環境溫度  TL494B  TL494C  TL494I  NCV494B	TA	-40—+125 0—+70 -40—+85 -40—+125	℃
額定環境溫度	TA	40	℃

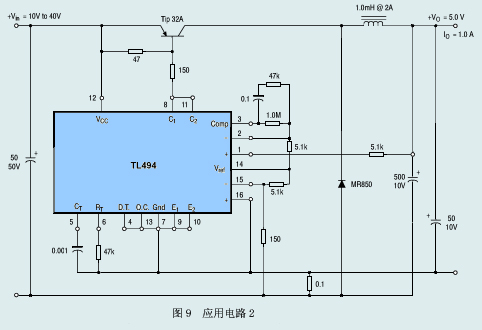

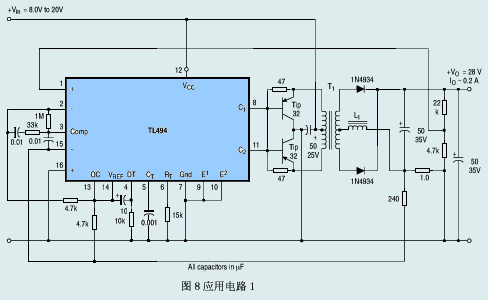

TL494脈寬調制控制電路
