電波一到達天線，高頻信號SS210(SB2100)就被感應出來。從眾多的電波中選擇所需的信號進行放大的是高頻放大電路。

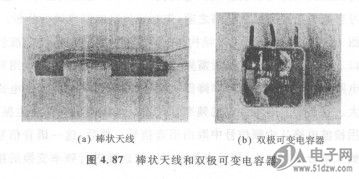

    圖4.87所示的是在中波段的AM廣播接收機使用的天線線圈和可變電容。圖4.87(a)稱為棒狀天線，鐵氧體磁芯上纏繞著天線線圈，體積小但具有很高的感應電動勢。棒狀天線在與磁芯垂直的方向上具有8字形方向特性。圖4. 87(b)是可變電容器，在數pF～150pF左右變化，覆蓋525～1605kHz的中波段廣播。

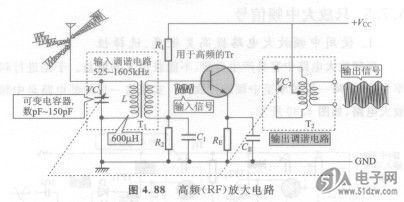

     圖4.88是一高頻放大電路的例子。由于高頻放大電路使得靈敏度提高，僅對所需頻率的信號進行放大，故信噪比（SN比）上升，此外還可以防止鏡像干擾（參照第4.9節）。

     接收機的高頻電路，因為對射頻(radio frequency)進行放大，所以稱為RF射頻放大電路。這一電路是使用高頻晶體三極管的單調諧放大電路。根據由棒狀天線Ti和可變電容VC1組成的輸入調諧電路，使得僅對希望放大頻率的信號放大Q倍后輸入。另外，將輸出調諧電路中的VCz與VC1進行聯調，使與輸入端頻率相同的信號在下級混頻電路中選擇耦合。

    高頻放大電路中所使用的晶體三極管，必須是截止頻率工。比接收頻率高得多的晶體三極管。另外，若接收頻率超過faE，則晶體三極管的功率增益GP與頻率廠的平方成反比，即

    由該式可知，為了在高頻獲得必要的功率增益，必須使用基區寬度調制電阻RBB和集電極電容CoB小的、而特征頻率fT高的三極管。

    Ri、R2、RE是為晶體三極管提供直流偏置的電路。Cl、CE對高頻旁路，應選取對信號頻率而言容抗足夠的小的電容值。

    輸入調諧電路Ti和輸出調諧電路T2，在迭擇頻率的同時，通過對初級端與次級端的匝比進行調整，達到阻抗匹配。另外，在T2中設置中間接頭，使調諧電路的Q值升高。高頻放大電路的增益不可能太大，約為20dB。
