一、什么是射頻電路？

射頻簡稱RF，射頻就是射頻電流，它是一種高頻交流變化電磁波的簡稱。每秒變化小于1000次的交流電稱為低頻電流，大于1000次的稱為高頻電流，而射頻就是這樣一種高頻電流。

射頻電路指處理信號的電磁波長與電路或器件尺寸處于同一數量級的電路。此時由于器件尺寸和導線尺寸的關系，電路需要用分布參數的相關理論來處理，這類電路都可以認為是射頻電路，對其頻率沒有嚴格要求，如長距離傳輸?shù)慕涣鬏旊娋€（50或60Hz）有時也要用RF的相關理論來處理。

二、射頻電路的原理及發展

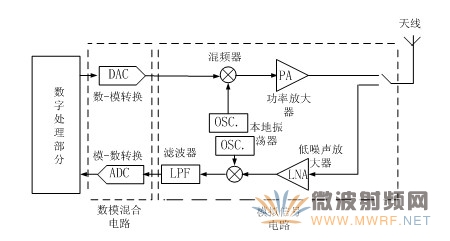

射頻電路最主要的應用領域就是無線通信，圖1.1為一個典型的無線通信系統的框圖，下面以這個系統為例分析射頻電路在整個無線通信系統中的作用。

這是一個無線通信收發機（tranceiver）的系統模型，它包含了發射機電路、接收機電路以及通信天線。這個收發機可以應用于個人通信和無線局域網絡中。在這個系統中，數字處理部分主要是對數字信號進行處理，包括采樣、壓縮、編碼等；然后通過A/D轉換器轉換器變成模擬形式進入模擬信號電路單元。

下面，將針對圖1.1 方框圖中的低噪聲放大器（LNA）討論一般射頻電路的組成和特點。圖1.2以TriQuint公司的TGA4506-SM為例，給出了這個放大器的電路板圖，注意到輸入信號是通過一個經過匹配濾波網絡輸入放大模塊。放大模塊一般采用晶體管的共射極結構，其輸入阻抗必須與位于低噪聲放大器前面的濾波器的輸出阻抗相匹配，從而保證最佳傳輸功率和最小反射系數，對于射頻電路設計來說，這種匹配是必須的。此外，低噪聲放大器的輸出阻抗必須與其后端的混頻器輸入阻抗相匹配，同樣能保證放大器輸出的信號能完全、無反射的輸入到混頻器中去。這些匹配網絡是由微帶線組成，在有些時候也可能由獨立的無源器件組成，但是它們在高頻情況下的電特性與在低頻的情況下完全不同。圖上還可以看出微帶線實際上是一定長度和寬度的敷銅帶，與微帶線連接的是片狀電阻、電容和電感。

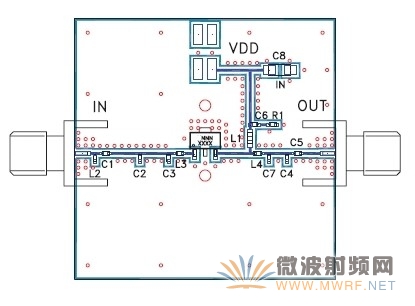

圖1.2 TGA4506-SM電路版圖

圖1.3用于個人通信終端的低噪聲放大器電路板圖

在電子學理論中，電流流過導體，導體周圍會形成磁場；交變電流通過導體，導體周圍會形成交變的電磁場，稱為電磁波。 　　

在電磁波頻率低于100khz時，電磁波會被地表吸收，不能形成有效的傳輸，但電磁波頻率高于100khz時，電磁波可以在空氣中傳播，并經大氣層外緣的電離層反射，形成遠距離傳輸能力，我們把具有遠距離傳輸能力的高頻電磁波稱為射頻，英文縮寫：RF。

高頻電路基本上是由無源元件、有源器件和無源網絡組成的。高頻電路中使用的元器件與低頻電路中使用的元器件頻率特性是不同的。高頻電路中無源線性元件主要是電阻(器)、電容(器)和電感(器)。
