1977年，人們提出軸子這一類基本粒子是強電荷宇稱（CP）這一理論粒子物理學問題的解決方案。之后，人們發現該粒子其實可能是暗物質的一個組成部分。目前許多實驗活動正在開展，都希望最終能探測到軸子。本篇博客中，我們將聚焦軸子暗物質實驗（ADMX），該實驗嘗試通過微波諧振腔來達成這一目標。

探測難以捕捉的粒子

探測軸子似乎非常有挑戰性。人們認為該粒子類似于鬼粒子，它與普通物質的相互作用非常微弱，且質量非常低。不過，目前也有一些備受矚目的實驗希望能探測到這一難以捕捉的粒子。其中的一個實驗嘗試通過將包含光子的激光束置于一個9 特斯拉的磁場中，進而實現“將光穿過墻壁”。另一個實驗嘗試通過一種特殊的望遠鏡來努力找出太陽中產生的軸子。此外，還有一個實驗的目標是在微波諧振腔中探測一個假定存在的極小功率源。

設計軸子探測實驗中的挑戰

設計軸子探測實驗所面臨的主要挑戰包括：沒有人知道粒子的質量，以及它與普通粒子間的耦合到底有多弱。事實上，所預測的質量范圍跨越了多個數量級（從1 μeV 到1 eV）。出于理論和天體物理方面的考慮，目前認為該范圍之外質量的可能性較小。此外，我們所稱的耦合常數，即確定多少軸子會與普通物質相互作用，也是未知的。

一些軸子實驗是基于這樣的預測前提，即置于強磁場中時，軸子和光子會相互轉換。所預測的較大質量范圍隨即被解讀在一定頻率范圍中探測電磁輻射或光子。每個小組都希望能在某個可能的質量和耦合常數范圍內找到軸子，并據此構建了實驗設備。基于所預測的軸子屬性，他們用到了完全不同的技術。

軸子暗物質實驗（ADMX）

華盛頓大學的實驗物理和天體物理學中心開展了軸子暗物質實驗（ADMX）。實驗中用到了一個置于大型超導磁體中的圓柱形微波諧振腔。如果軸子的質量很小，就可以在微波諧振腔中以微波的形式被檢測到。實驗可以探測到1 μeV 至10 μeV 范圍的低質量軸子。相對于重量為0.5 MeV 的電子，該質量可謂非常小，或者說，電子的質量為軸子的1 萬億倍。ADMX 需要能夠探測到非常微弱的功率峰值，這幾乎是實驗設備所無法滿足的一個要求。

星系團的引力透鏡，暗示了暗物質的存在。

創新的ADMX 微波接收器有極低的信噪比，并使用了由液氦冷卻的超導量子干涉儀（SQUID）放大器。接收器能夠探測到小于百分之一攸瓦（1 攸瓦= 10-24 瓦）的功率峰值。這是一個令人難以置信的靈敏度級別，已接近由量子力學漲落所設定的理論極限。

從某種程度上講，這個實驗不會失敗。當然，ADMX 能探測到軸子會是一個非常棒的發現。反過來講，即使只能證明軸子并非是在這個搜索范圍內，也會是一項對粒子物理和天體物理學有深遠意義的重要研究成果。ADMX 也有可能發現另外一些更加奇特的粒子，比如變色龍粒子或暗光子。

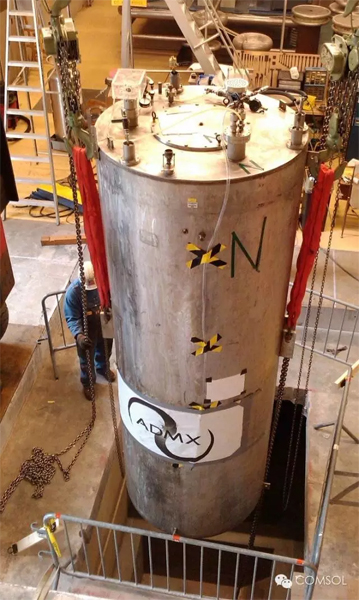

Tesla ADMX 永磁體的安裝。（“安裝在西雅圖華盛頓大學的8.5 特斯拉ADMX 永磁體”- 圖片為L(zhǎng)amestlamer 自行拍攝。已獲得Creative Commons Attribution Share-Alike 3.0 授權，并通過Wikimedia Commons 分享。）

微波諧振腔

多種微波應用中都用到了微波諧振腔，比如雷達、手機基站和微波爐。由于它們具備卓越的電磁能量存儲能力，所以也可用作諧振器。

在電路的世界中，RLC 諧振電路要算是微波諧振腔的“表親”，它由電阻、電感和電容電路單元組成。通過調整電容和電感，諧振電路可以在特定頻率產生諧振（這就是收音機調諧器背后的原理）。按同樣的方式，可以將微波諧振腔調整到軸子的頻率（更確切地說，是軸子所轉換成光子的頻率）。

可以使用調諧桿來調整微波諧振腔，調諧桿伸入腔體內的金屬或介電桿。通過簡單地調整調諧桿位置，您就可以改變諧振腔的諧振頻率，或者說“收音電臺”。

通過使用仿真，我們可以輕松地精確預測出對調諧桿位置的特定調整將給諧振頻率帶來怎樣的變化。我們使用RF 模塊模擬了這一情景。

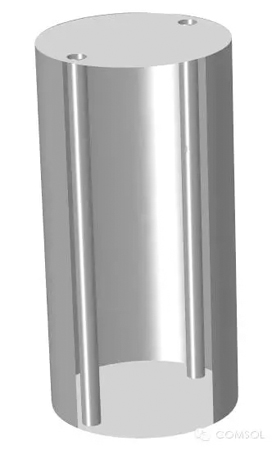

COMSOL Multiphysics 仿真中所用的CAD 幾何。其中顯示了圓柱形微波諧振腔和兩個金屬調諧桿。

使用RF 模塊進行仿真

我們創建了腔體的二維和三維模型，方便對比結果。我們所期望的用來耦合由軸子所產生的光子的最強諧振模式稱作TM010 模式。要找出該特定模式，二維仿真和三維仿真同樣適用。

下圖顯示了三維模型中TM010 模式下的電場分布。

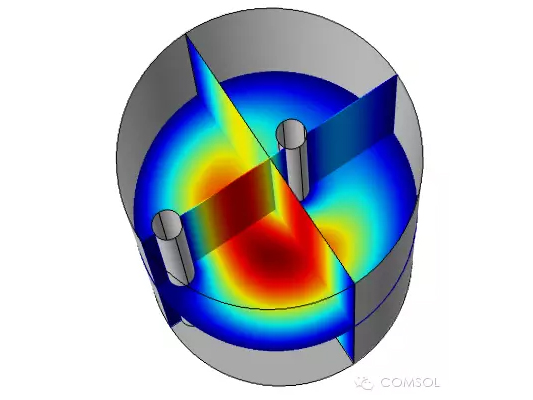

TM010 模式中顯示沿圓柱體軸的電場分量。三個垂直的切片上繪制了歸一化的電場大小。

由超導磁體外部施加的磁場沿圓柱體軸有一個較強的磁通量分量。如果假定圓柱體軸為z 軸，則可以將磁通量近似表示為B = (0,0,Bz)。使用該z 軸定義，諧振TM010 模式的特征是擁有較強的電場分量（Ez）。因此，在一個較好的近似下，我們得到了E = (0,0,Ez)。電場功率與E 和B 的點積(Ez*Bz) 成比例。設計該實驗是為了如果腔體中存在由軸子產生的光子，最大化該耦合，并得到盡可能強的信號。

下圖顯示了對應的二維仿真。

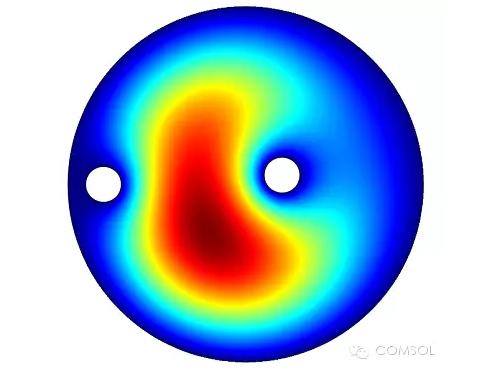

腔體二維仿真中的電場。

二維仿真和三維仿真的結果完全相同。使用二維仿真足以理解TM010 模式，而且計算速度更快。

在下圖所示的仿真中，沿一個調諧桿的角度位置繪制了諧振頻率。

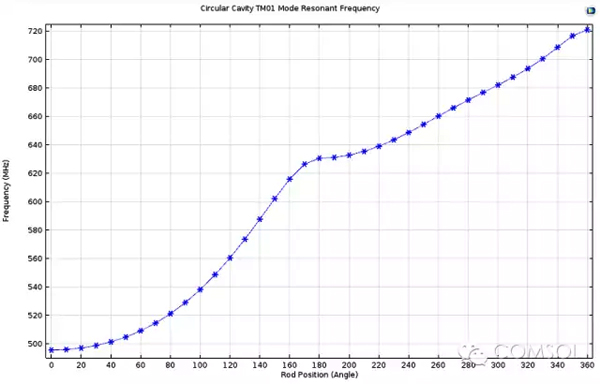

圓柱形腔體仿真中的諧振頻率vs. 調諧桿位置

仿真顯示該諧振腔設計可用于~500-700 MHz 區間內的探測。

該結果與AMDX 團隊所發表的結果類似。不同之處是仿真中所用諧振腔和調諧桿的屬性和精確尺寸與ADMX 中所用的不同。

嚴格來講，不含調諧桿的諧振模式才能被歸入TM010 分類。含有調諧桿的諧振模式其實也與TM010 相似。不過，我們無須依賴基模來獲取磁場與電場之間的耦合。其他模式也可以給出適當?shù)鸟詈稀?/p>

下圖顯示的掃描中包含了與TM010 相似的相鄰模式。它在~740-800 MHz 區間內較敏感。圖中還包括與三維仿真的對比。

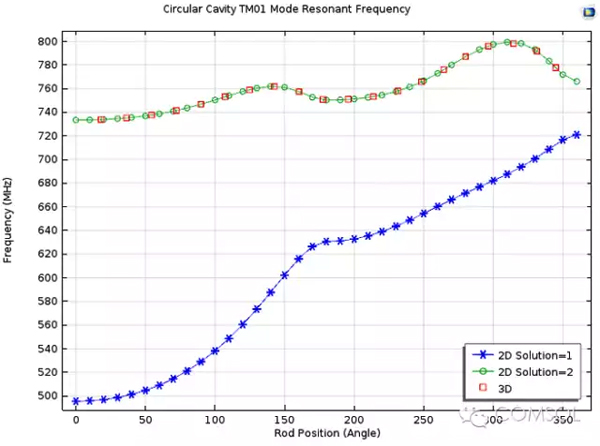

兩個相鄰模式的諧振頻率vs. 調諧桿位置包含與三維仿真的對比。

應注意到，更高階的模式也可以使用。通過使用這些模式，我們有可能在無需更改諧振腔整體尺寸的情況下掃描更大的頻率范圍。

ADMX 的最新升級

根據近期的一場演講報告，ADMX 最近有一些主要升級。大學的實驗團隊已經準備開始“對暗物質軸子的終極探索”實驗。在演講報告中，ADMX 的代表Gray Rybka 充滿自信地宣布“如果軸子真的存在，我們就能找到它。”
