每年七月份的畢業季，電子專業的學生要開始自己的職業生涯。其中一定會有一定數量的畢業生從事射頻工程師的工作，面對即將走上工作的崗位，那么這些射頻工程師的具體工作內容有哪些呢？

根據對從事射頻工程師崗位10多年的訪談經驗，這里做一下總結，希望可以給更多希望從事射頻行業的朋友帶來幫助，也可以當做一個同行彼此之間經驗交流。

首先射頻工程師必須要掌握電路系統分析的技術，這也是工程中不可缺少的一環。有些通信設備公司的項目中，射頻工程師需要負責對整個RF系統的電路進行系統分析，指導系統設計指標、分配單元模塊指標、規范EMC設計原則、提出配附件功能和性能要求等等；

其次，射頻工程師還要做電路原理設計，包括框圖設計和電路設計，這是射頻工程師所必須具備的基本技能。這也是由系統設計延伸而來的，如何實現系統設計的目標，就是電路原理設計的目的，它也是器件選型評估的“前因”，因為設計電路的過程也是一個器件選型的過程。

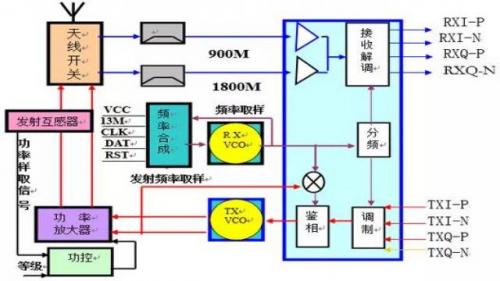

射頻電路方框圖

第三，射頻工程師必須要做器件選型與評估，要實現電路的指標要求，選擇合適的器件是必不可少的，這個過程其實與電路原理設計是同時進行的。如何選擇相應的器件，相比較而言同類型器件中哪一個更合適我們的產品設計？成本、性能、工藝要求、封裝、***商質量、貨期等等，更是需要考慮的因素。

第四，射頻工程師還要做軟件仿真，不管是ADS，MWO，Ansoft還是CST、HFSS，反正你總得會一到兩個仿真軟件的使用吧。仿真軟件不能讓你的設計達到百分百的準確度，但總不會讓你的設計偏離基本方向，起碼它們在定性的仿真方面是準確的。所以一定要學會使用一至兩種或更多種仿真軟件，它的基本作用就是讓你能夠定性的分析你的設計，誤差總是有的，但是它能增強你的信心。

第五，射頻工程師的PCB LAYOUT水平一定要好，原理就好比理論基礎，一萬個應用可以只依據一個理論，幾個產品也有可能只有一個原理圖，只要它的布線不一樣，好比手機，同一個手機方案很多公司都拿來設計，原理圖是一樣的，但是不同的公司布出來的PCB板不一樣，一個是外型不一樣，一個是性能也有差異。性能的差異，其實就是PCB LAYOUT的差異。符合要求的PCB，其布局與布線兼顧性能、外觀、工藝、EMC等方面。所以，PCB LAYOUT也是一個非常重要的技能。

第六，射頻工程師還要學會做調試分析。這個調試和生產調試不一樣，生產調試是指令性的，研發產品的調試的重點在于發現問題和解決問題。調試是一個總結和積累經驗的過程，不是說通過調試來積累調試經驗，而是通過調試來積累設計經驗；很多問題可能在設計時沒有被發現，那么通過調試發現以后，就知道以后在設計時如何規避這些問題，如何改善這些問題。調試也是一個實踐理論的最有效途徑，我們可以通過調試過程來定性理解理論知識。

第七，射頻工程師還要對自己的作品進行測試，其實測試是為調試服務的，調試是為設計服務的（設計是為市場服務的）。射頻工程師必須熟練使用各種射頻測試儀器，不管是頻譜分析儀、網絡分析儀、信號源、示波器、功率計、噪聲系數測試儀、綜合測試儀等等。不會測試就很難有效調試，不能發現問題如何得到提高呢？所以不要輕視測試技術，其實放眼國外RF企業，真正的高手都是從設計轉到了測試技術，中間的原因值得我們思考。

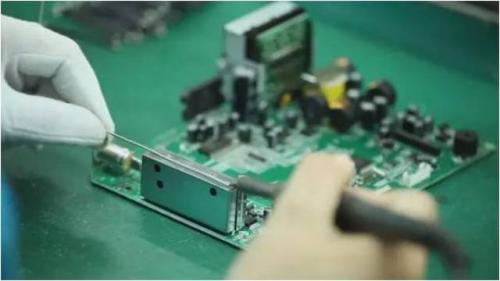

上面所述是射頻工程師每個項目都要參與的工作內容，如果可以，還請你多親力親為，多做些基層工作，能自己焊的就自己焊接吧，你不可能調試的時候找人在你邊上呆著給你換電容又換電感吧？

所以，不要眼高手低瞧不起焊接的，有本事的射頻工程師都是自己焊接呢。

一般一個合格的射頻工程師需要的成長年限是7到8年的時間。這不但需要包括基礎的知識。還需要包括對分離元件、各個廠家器件的熟悉，以及各個通信標準的深刻認識，此外，射頻工程師可以通過學習芯片設計的常用軟件和熟悉芯片知識來進行行業轉換。

入行任何行業都是萬事起頭難，熬夜加班也是家常便飯，但是一旦挺過這些學習奮斗的日日夜夜，終有一天，收獲的是屬于你自己強大的知識體系，獨具一格的思考方式。
