傳統的Doherty 功放的輸出合路采用的是分叉形式的合路器，如圖1 的虛線框內。

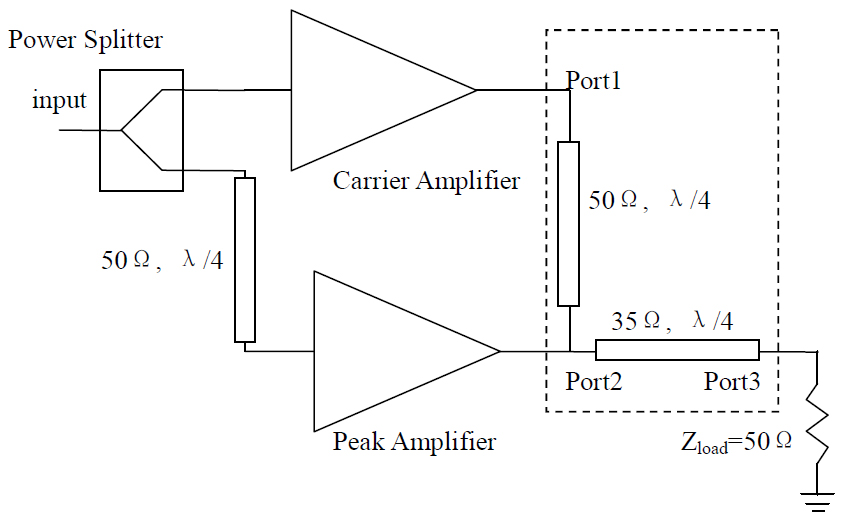

圖1. 標準的Doherty 功放

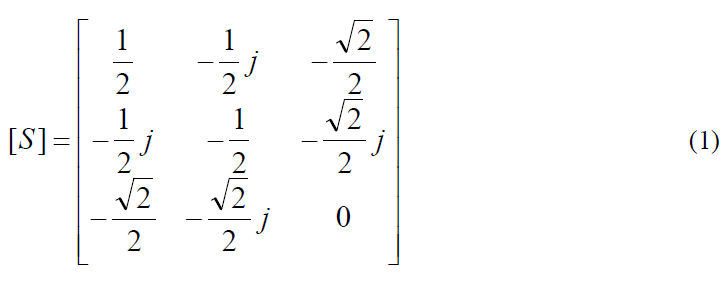

這個電路的S參數矩陣是

Doherty 功放的輸出合路器還可以有另外一種形式，那就是用3dB電橋來做，如圖2。

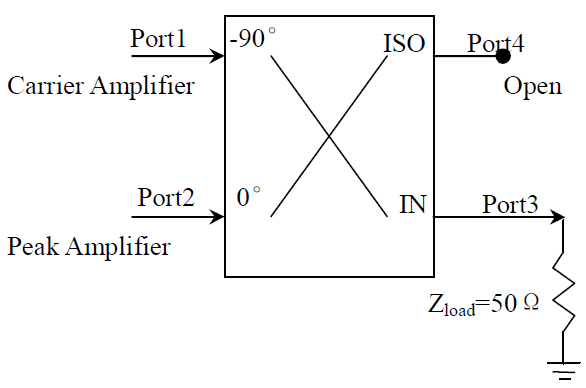

圖2. 采用3dB混合電橋作Doherty功放的輸出合路器

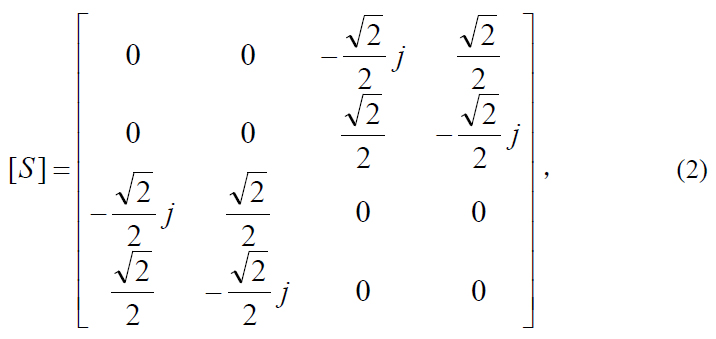

3dB電橋的S參數矩陣是

[b]表示反射波，[a]表示入射波

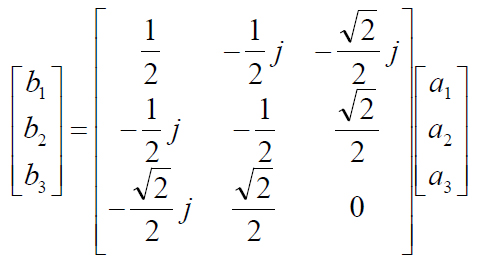

當我們把隔離口開路時，b₄=a₄，代入到上式，并消去b₄、a₄，得到：

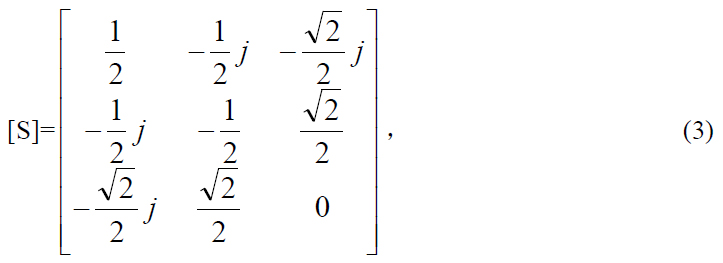

得到一個3端口網絡，這個3端口網絡的S參數矩陣為

和(1)式比較，僅涉及3 端口的參數的相位有差異，如果我們把后一電路的3 端口前加上90°相移，則這個電路的S 參數和前一電路完全相同，也為(1)式。如圖3，兩個電路是等效的。

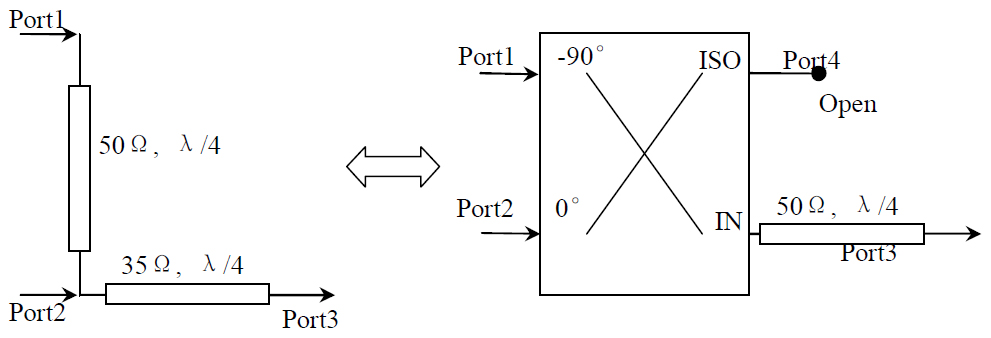

圖3. 這兩個電路有著相同的S參數

由于3 口合路輸出口是接50Ω負載，所以3口上的50Ω微帶對功放除了相位延遲外不產生其他影響。

如果我們把4 口走一段微帶再開路，那么會是什么情形呢。我們可以把1、2 端口的反射看著從4 口反射回1、2 口的，4 口增加的微帶增加了反射路徑，一段路徑可以移到1、2 端口上。于是，下面兩個電路是等效的，可以驗證他們的S參數矩陣是一樣的。

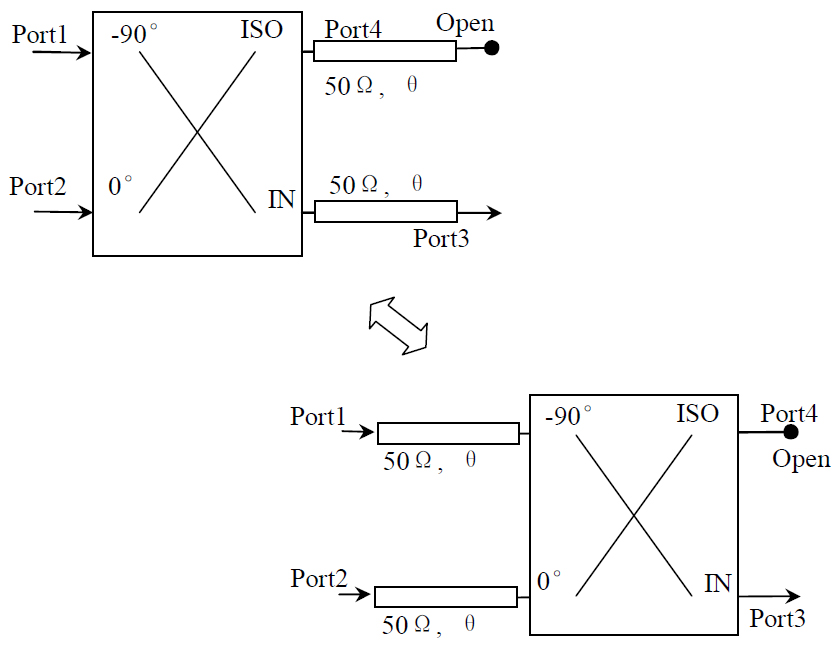

圖4. 這兩個電路有著相同的S參數

就是說我們調整4 口反射線的長度就相當于調整合路器前的微帶長度，而4 口還可以短路（相當于增加λ/4 長度的開路線）或用電容來調整，不同的容量可以等效不同的微帶長度。由于Doherty 功放需要仔細調整分叉合路器前的微帶長度，而采用這種結構只需改變隔離口的電抗就可以了，所以采用混合電橋輸出合路的Doherty 功放調整更方便。變換關系如圖5：

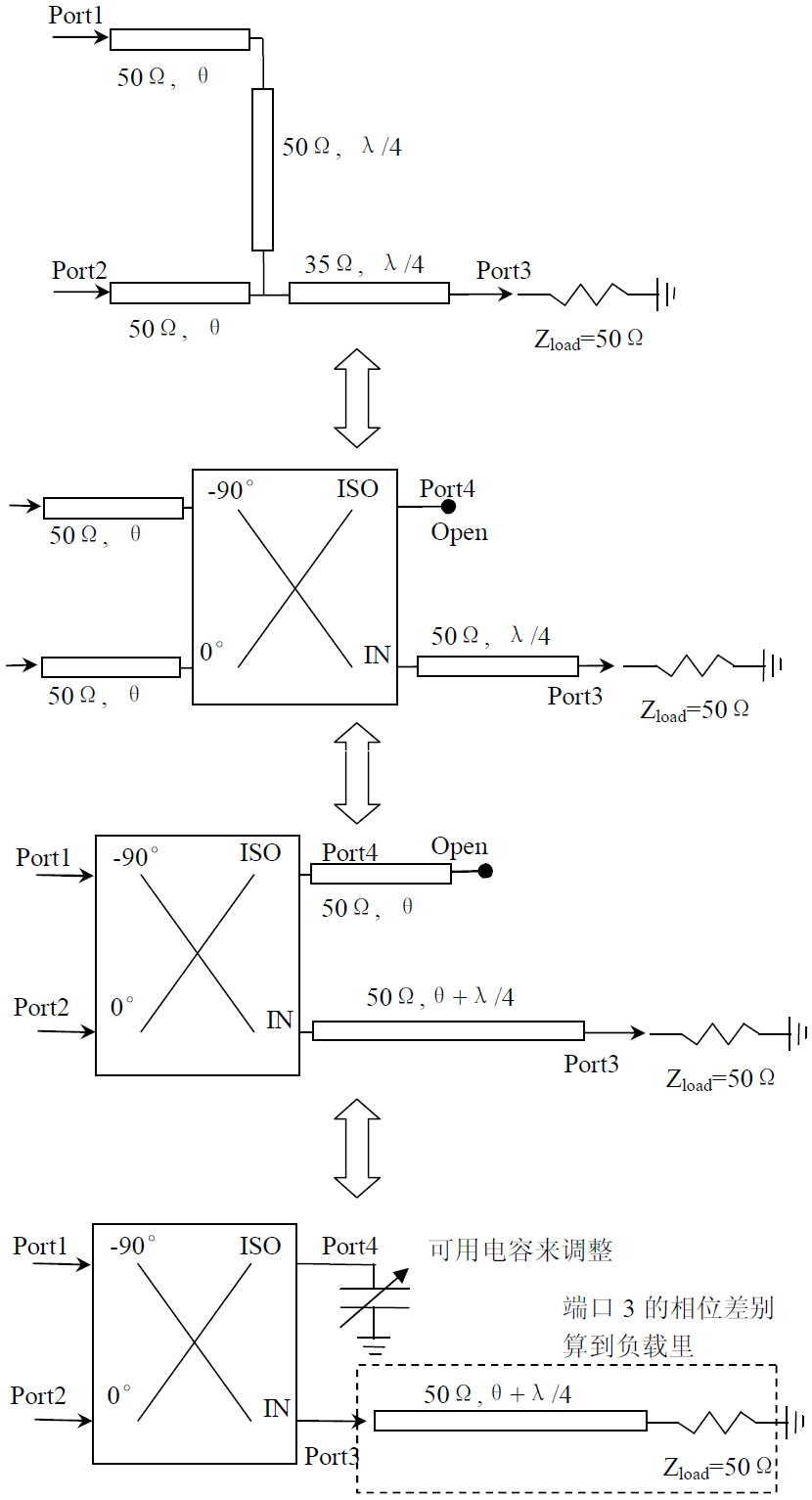

圖5. 逐步變換

我最初發現這個等效關系是在M 公司工作時，有一個電路（非Doherty 功放方面的應用）老美是用3dB 電橋實現的，而我是用分叉合路器實現的，當時想這兩個電路間是否有什么內在聯系，于是把S 參數表達式寫出來研究了下，發現有這種等效關系。不過后來發現這個電路早已有人申請專利了。

對于目前常使用的非對等Doherty 功放，也同樣可以用混合耦合器來實現。比如峰路功放和主路功放功率比2:1，可以用2：1 的分叉合路器輸出，也可以用 4.7dB 的混合電橋耦合器做的合路電路來實現。
