閆鑫^1,2，季來運¹，張浩^1,2，李顥毅^1,2，王昭月^1,2，曹鳳瑩^1,2

（1.天津海芯電子有限公司，天津300380；2.天津師范大學物理與材料科學學院，天津 300387.）

摘要：本文基于雙模諧振器設計了一款新型雙通帶高溫超導(HTS)濾波器。雙模諧振器由一個短路枝節和兩個開路枝節構成，可以激發兩個諧振頻率。探究了諧振器枝節的物理尺寸對兩個諧振頻率的影響，通過合理設計雙模諧振器各枝節的長度、諧振器間耦合間距、以及輸入輸出饋線的激勵型式，完成了雙通帶超導濾波器的設計，濾波器電路在厚度為0.5mm的MgO基片上的DyBa₂Cu₃O₇高溫超導薄膜上設計。該雙通帶濾波器的兩個中心頻率為350MHz和817MHz，其相對帶寬分別為0.71％和1.93％。

關鍵詞：雙通帶濾波器；短路枝節；開路枝節；高溫超導薄膜

1  引言

隨著通信行業的快速發展，能夠滿足不同通信頻段要求的雙頻段通信系統受到越來越多的關注。雙通帶濾波器作為射頻前端的關鍵部件，直接影響到系統的性能。隨著高溫超導材料和制造技術的快速發展，高溫超導雙通帶濾波器以其插入損耗低、衰減陡峭、選擇性好等優點成為近年來的研究熱點之一^{[1, 2]}。

雙通帶濾波器的基本設計方法有三種。第一種就是將多個濾波器組合形成雙通帶。例如在[3]中，通過將兩個帶通濾波器并聯形成雙通帶。在[4]中，通過將帶通濾波器和帶阻濾波器級聯形成雙通帶。這種方法雖然在設計理論上相對簡單，但是會使濾波器的尺寸增大，不利于小型化，而且還要考慮兩個濾波器匹配所引入的額外損耗。第二種方法是耦合矩陣綜合法。在[5-8]中，通過采用交叉耦合產生的傳輸零點，將單個通帶分為兩個通帶。這種方法的優點是邏輯清晰，但耦合矩陣往往比較復雜。第三種方法基于多模諧振器^[9-11]，如階躍阻抗諧振器、短截線負載諧振器等。這種方法雖然會使濾波器的尺寸變小，但是難以獨立設計帶寬。針對以上問題，本文提出了一款新型的雙模諧振器。該雙模諧振器由一個短路枝節和兩個開路枝節構成，基于該諧振器結構完成了雙通帶超導濾波器設計。

2  雙模諧振器的分析

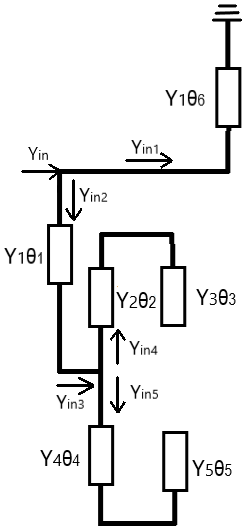

本工作要求濾波器的兩個通帶的中心頻率分別為350MHz和817MHz。作者給出了一種結構新穎的雙模諧振器，該雙模諧振器由一個短路枝節和兩個開路枝節構成，結構示意如圖1（a）所示。諧振器的傳輸線模型如圖1（b）所示。該雙模諧振器可以激發兩個諧振頻率，通過改變短路枝節和開路枝節的物理尺寸來設計這兩個諧振頻率。

基于傳輸線理論，該諧振器的輸入導納由下列公式得出^[12]：

式中：θ_n(n=1,2,...,6)表示諧振器對應各部分枝節的電長度。根據（1）~（6）式得出雙模諧振器的輸入導納Y_in，由諧振條件Y_in=0得出雙模諧振器的諧振頻率，再根據傳播常數β、諧振器的物理長度L和諧振器電長度θ的等效關系：θ=βL，可以得出各枝節物理尺寸。



(a)                                                                (b)

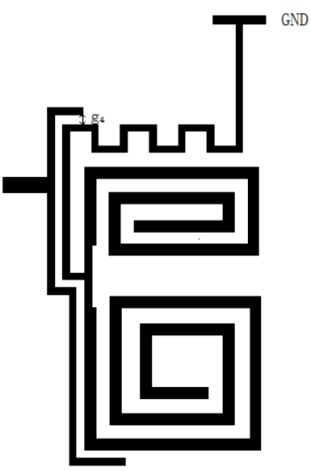

圖1 (a)雙模諧振器示意圖 (b)雙模諧振器傳輸線模型

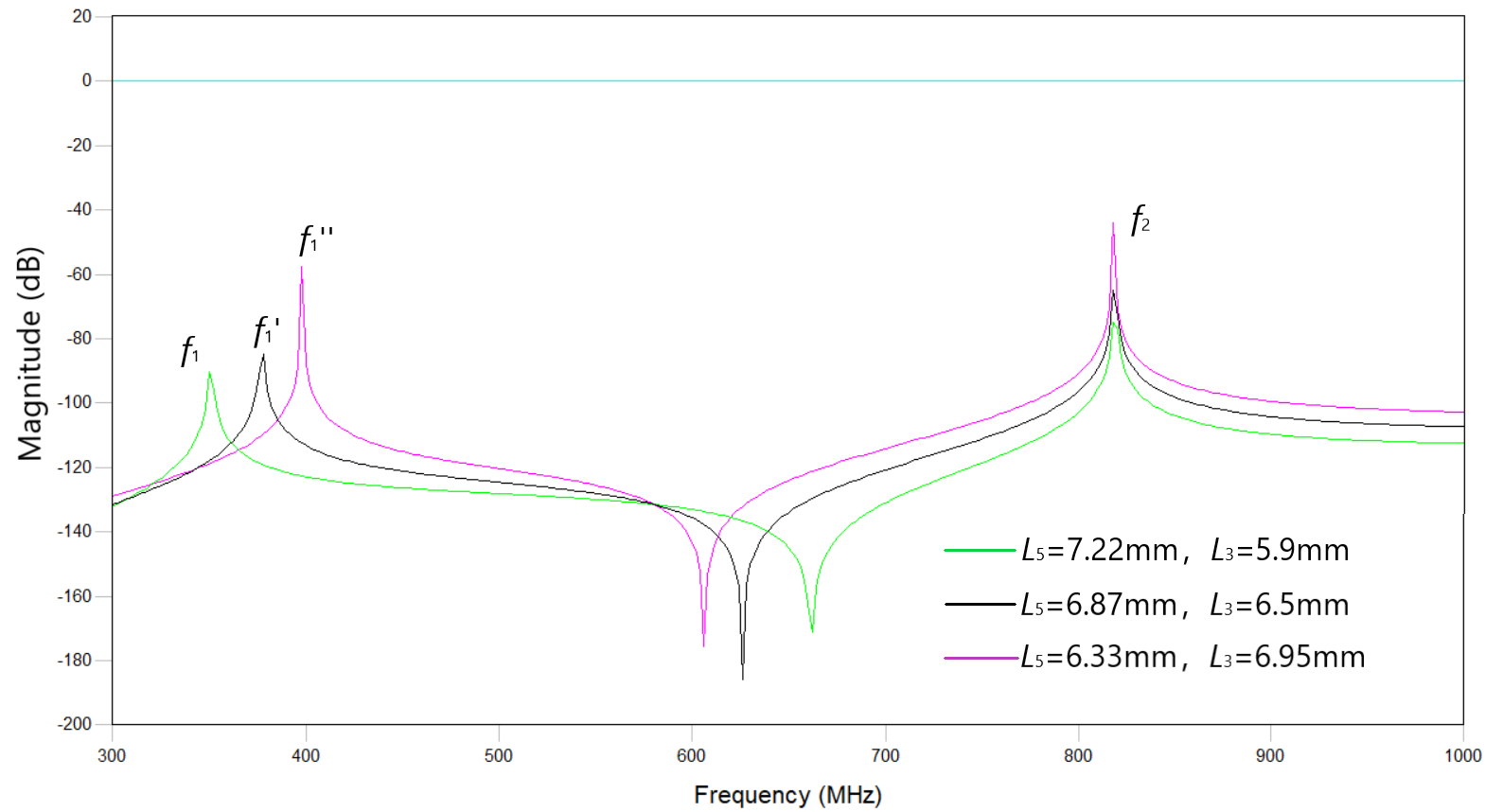

基于θ和f之間的數值關系，可以得到f與L之間的數值關系。雙模諧振器的諧振頻率主要取決于L₁+L₆、L₂、L₃、L₄、L₅。L₁+L₆、L₄、L₅對f₁、f₂都有影響。L₂、L₃主要影響f₂，對f₁影響較小。以L₃、L₅與f₁的關系和L₃與f₂的關系舉例說明，通過改變L₃、L₅的物理尺寸可以改變f₁的數值，而f₂的數值不變，如圖2（a）所示。通過改變L₃的物理尺寸可以使f₂的數值改變，而f₁的數值不變，如圖2（b）所示。



(a)                                                                      (b)

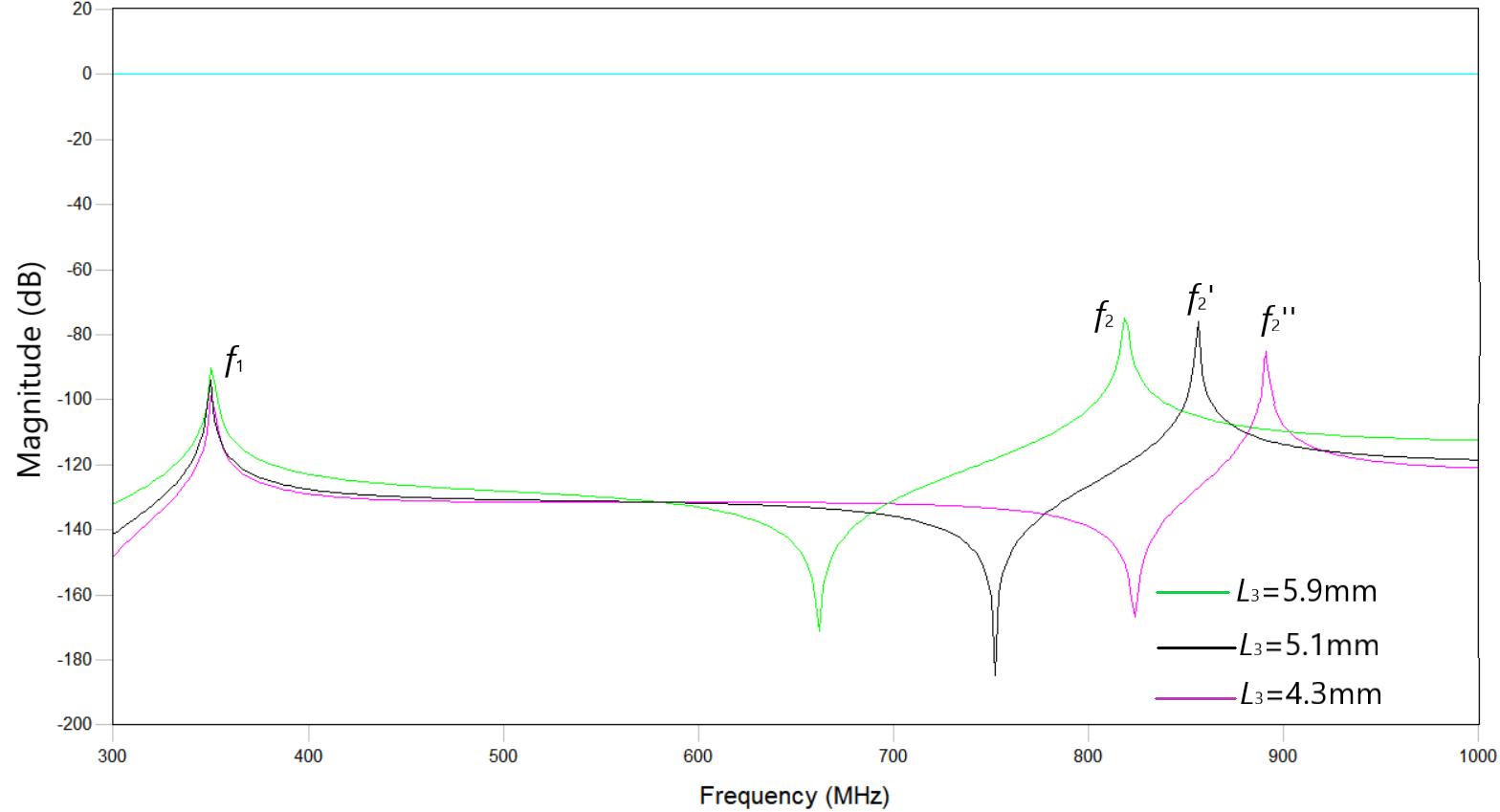

圖2（a）f₁與L₃、L₅的關系f₂與L₃的關系

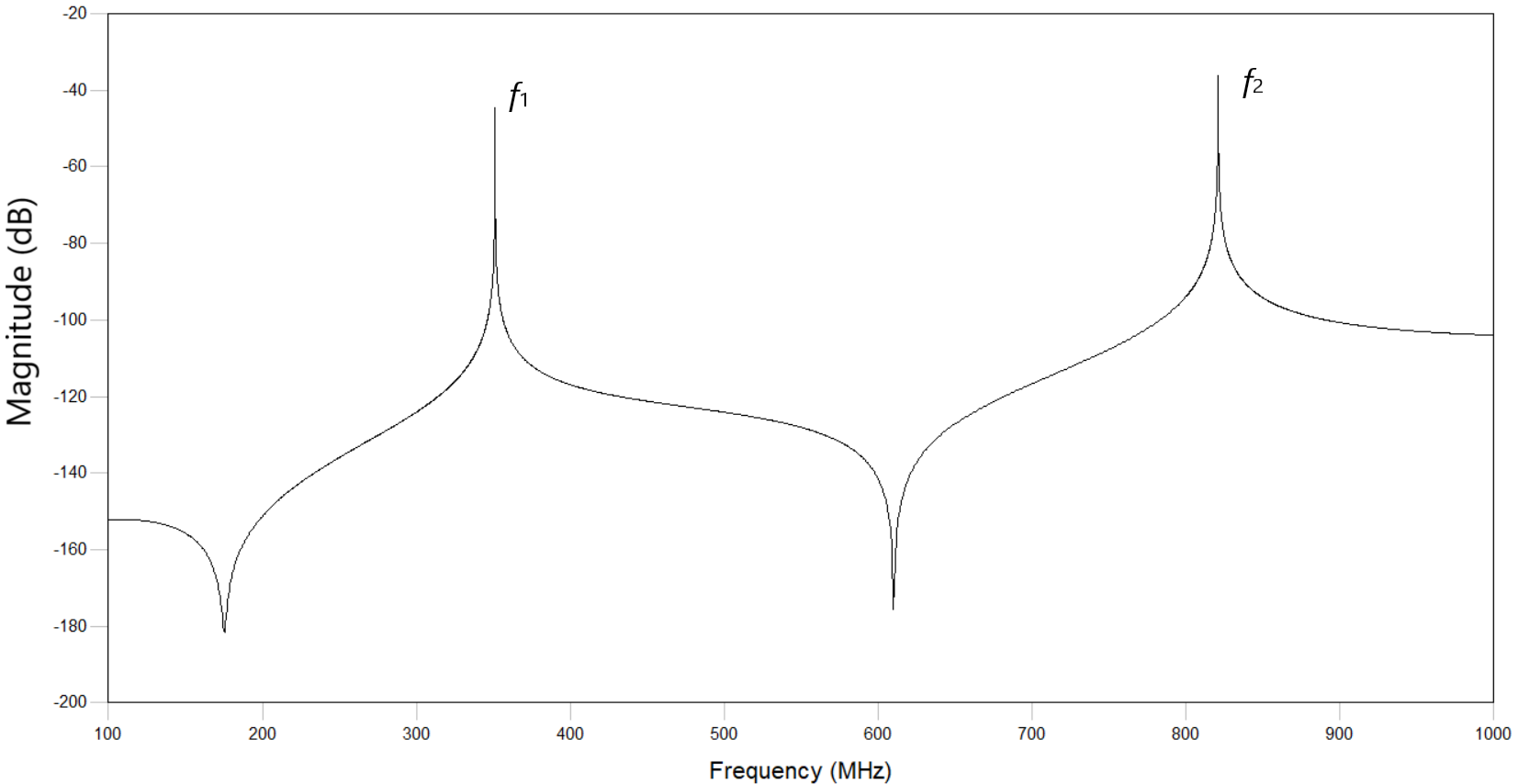

根據仿真軟件分析雙模諧振器的頻率響應特性，參考雙模諧振器計算的物理尺寸，調節各組成枝節的長度得到雙模諧振器頻率響應曲線，如圖3所示。

圖3頻率響應曲線圖

3  濾波器的設計

3.1 諧振器之間的耦合

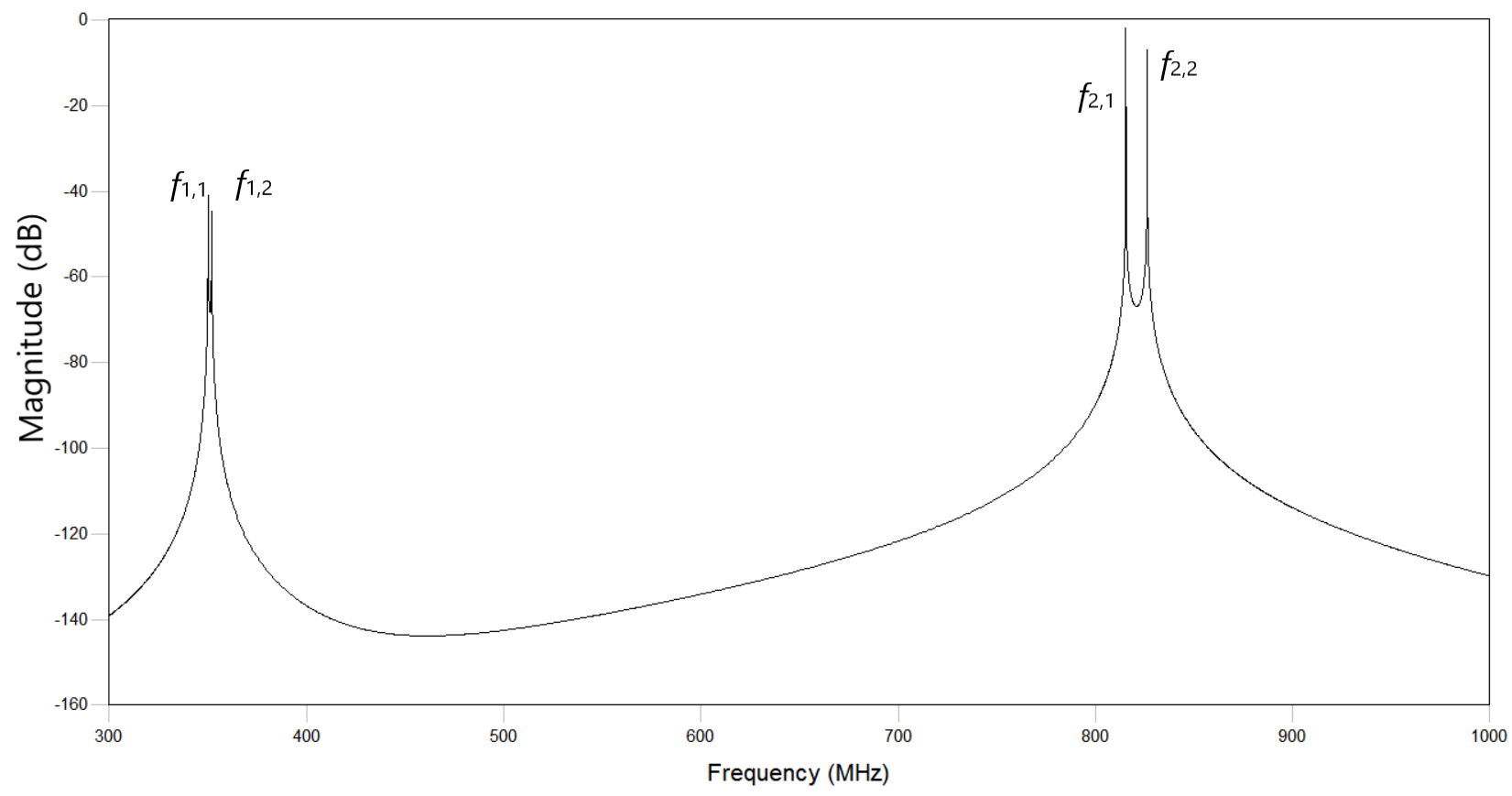

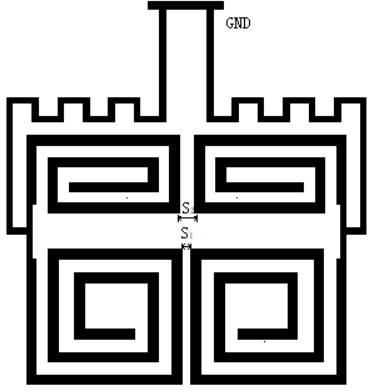

在兩個諧振器之間存在兩條耦合路徑，分別是通過S₁之間的耦合和通過S₂之間的耦合，如圖4（a）所示。兩個諧振器的耦合頻率響應曲線如圖4（b）所示，每個諧振器激發兩個諧振頻率。每個通帶諧振器間的耦合系數由公式（7）（8）得出：

圖5（a）（b）顯示了兩個通帶相鄰諧振器的耦合系數和諧振器間距的仿真結果。從圖5中可以看出，隨著S₁的增大，第一通帶和第二通帶的耦合系數均減小。隨著S₂的增大，第二通帶的耦合系數變大，而第一通帶的耦合系數基本保持不變。這與前面的結果分析一致，可以獨立調整S₁、S₂的大小，使其滿足濾波器耦合系數的設計要求，增加了濾波器設計的自由度。



(a)                                                                           (b)

圖4（a）雙模諧振器耦合布局耦合諧振器頻率響應曲線圖



(a)                                                                       (b)

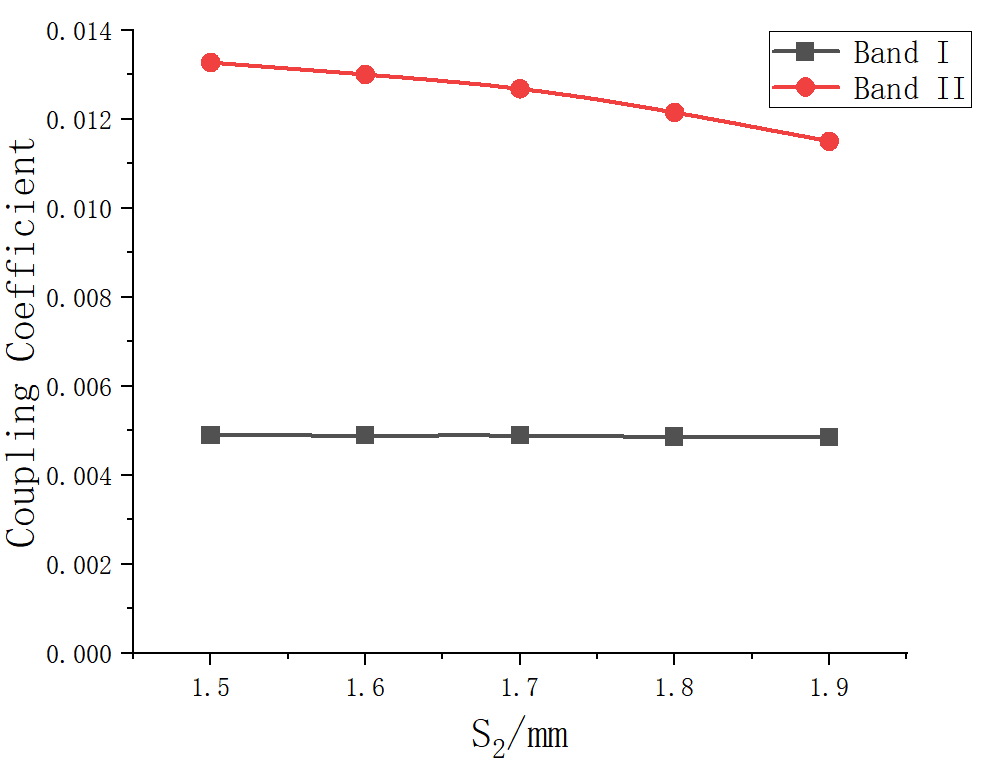

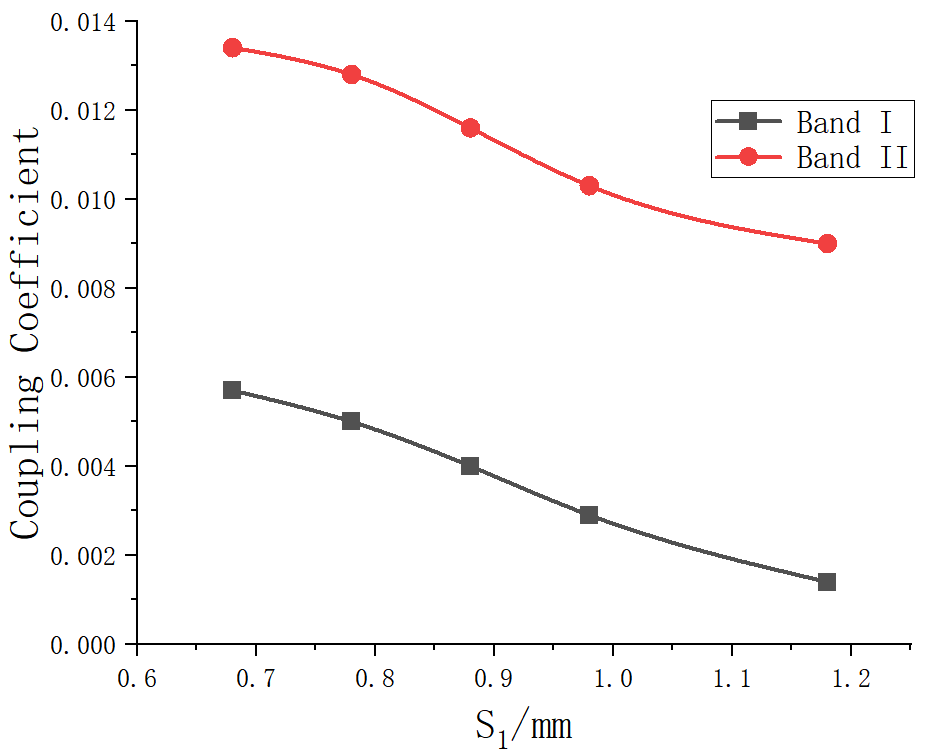

圖5（a）耦合系數與S₁的關系耦合系數與S₂的關系

3.2 外部品質因數

在上述分析中已經確定了濾波器的尺寸和耦合系數，接下來需要確定所需要的外部品質因數和對應的饋線位置。每種模式的雙模諧振器的外部品質因數由公式（9）確定:

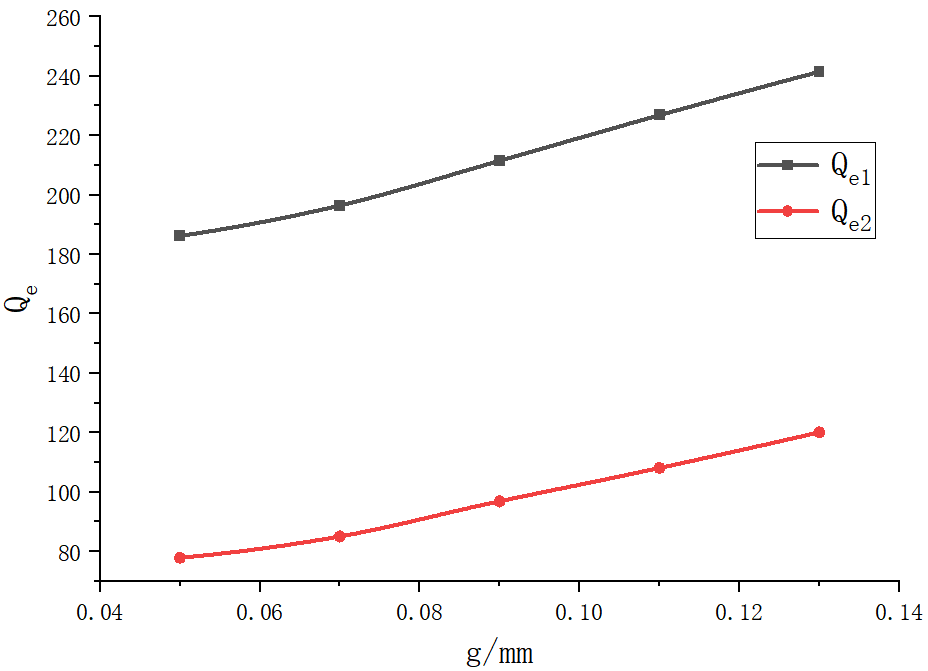

其中f₀為耦合諧振頻率，BW_-3dB為耦合曲線-3dB的帶寬。濾波器采用彎折T型饋線的耦合方式，如圖6所示。兩個通帶的外部品質因數Q_e1和Q_e2主要和g有關，其關系如圖7所示。可以看出，第一通帶和第二通帶的外部Q_e值隨著g值的增大而同時增大。因此，在設計濾波器時，根據濾波器的帶寬來確定相應的g值。

圖6 外部耦合布局

圖7 Q_e與g的關系

3.3 濾波器的仿真結果與分析

該高溫超導濾波器是在厚度為0.5mm的MgO基底上的雙面DyBa₂Cu₃O₇薄膜上設計，布局如圖8所示。該濾波器的整體尺寸為19.65*20mm²。最終優化濾波器的尺寸為：L₁=15.88、L₂=1.02、L₃=5.9、L₄=1.24、L₅=7.22、L₆=4.45、W₁=0.3、W₅₀=0.48、S₁=0.68、S₂=1.42（單位：mm）。



圖8 雙通帶高溫超導濾波器布局圖

通過全波電磁仿真軟件對電路進行模擬，結果如圖9所示。兩個通帶的中心頻率分別為350MHz和817MHz，對應的相對帶寬分別是0.71％和1.93％，回波損耗低于25dB，帶外抑制度高于50dB。由于該濾波器外部品質因數的獨立設計有局限性，因此在此基礎上如何實現外部品質因數的獨立設計將是以后的工作重點。表1是本設計的濾波器參數與部分已報道的雙通帶濾波器參數進行的對比。



圖9 S參數響應曲線

表1 本工作與其他工作對比

文獻	C.F./MHz	FBW/%	RL/dB	S/mm2
[5]	1490/2340	2.69/3.42	18.5/18.1	17.2*14.7
[6]	240/540	16.7/25.92	16.65/17.17	36.65*32
[8]	1500/2400	9.6/12	21/23.5	12.04*7.74
[9]	1800/3500	10月14日	25/28	12.9*10.3
本文	350/817	0.186/0.56	43.31/28.55	19.65*20

注：C.F.為通帶的中心頻率；FBW為相對帶寬；RL為回波損耗；S為濾波器尺寸。

4  結論

設計了一款基于雙模諧振器的雙通帶高溫超導濾波器。雙模諧振器由一個短路枝節和兩個開路枝節構成。通過調整諧振器結構的相應物理參數，完成了濾波器兩個通帶中心頻率及帶寬的獨立設計，具有較高的設計自由度；采用雙模諧振器，與傳統單模諧振器的設計方式相比，結構更緊湊，濾波器的物理尺寸更小，為無線通信系統雙通帶高溫超導濾波器的應用提供一種新的設計思路。

參考文獻

[1] Lee K C, Su H T, Haldar M K. A review of centrally loaded multimode microstrip resonators for bandpass filter design [J]. AEU-International Journal of Electronics and Communications, 2015, 69(10): 1533-40.

[2] Xiong Y, Zhang W, Zhong Y-P, et al. Dual-tri-band bandpass filters with fully independent and controllable passband based on multipath-embedded resonators [J]. International Journal of Microwave and Wireless Technologies, 2020, 12(10): 1012-9.

[3] Heng Y, Guo X, Cao B, et al. Tri‐band superconducting bandpass filter with high selectivity [J]. Electronics Letters, 2013, 49(10): 658-9.

[4] Heng Y, Guo X, Cao B, et al. Compact superconducting dual‐band bandpass filter by combining bandpass and bandstop filters [J]. Electronics Letters, 2013, 49(19): 1230-2.

[5] MA P, WEI B, HONG J, et al. Coupling Matrix Compression Technique for High-Isolation Dual-Mode Dual-Band Filters [J]. IEEE Transactions on Microwave Theory and Techniques, 2018, 66(6): 2814-21.

[6] Yu X, Xi W-B, Wu S-T, et al. Design of a dual-wideband high temperature superconducting filter [J]. Physica C: Superconductivity and its Applications, 2021, 589.

[7] Zhou L, Li H, Long Z, et al. Design of High-Temperature Superconducting Dual-Band Filter With Multiple Transmission Zeros [J]. IEEE Transactions on Applied Superconductivity, 2019, 29(6): 1-12.

[8]季來運,馬杰,孫鈞,王朗,李演奇,劉彬.雙通帶高溫超導濾波器的研制[J].中國科學:信息科學,2011,41(01):121-126.

[9] Gao L, Zhang X Y. High-Selectivity Dual-Band Bandpass Filter Using a Quad-Mode Resonator With Source-Load Coupling [J]. IEEE Microwave and Wireless Components Letters, 2013, 23(9): 474-6.

[10] Haiwen L, Pin W, Yulong Z, et al. Dual-Band Superconducting Bandpass Filter Using Quadruple-Mode Resonator [J]. IEEE Transactions on Applied Superconductivity, 2014, 24(2): 130-3.

[11] Sun S-J, Su T, Deng K, et al. Compact Microstrip Dual-Band Bandpass Filter Using a Novel Stub-Loaded Quad-Mode Resonator [J]. IEEE Microwave and Wireless Components Letters, 2013, 23(9): 465-7.

[12] POZAR D M. 微波工程 [M].第三版. 張肇儀，周樂柱，吳德明，等，譯. 北京: 電子工業出版社，2006: 49-55
