1 電纜屏蔽衰減的定義

隨著電子通信及網絡的高速發展,連接電子設備內部或電子設備之間的電纜的屏蔽性能正受到越來越多的關注。電纜具有天線效應,它既可以輻射信號,也可以接收信號。信號通過電纜輻射時,會對其它電子設備形成干擾;電纜接收電子設備發射的 無用信號又會對系統造成干擾。隨著電子通信網絡中工作頻率的不斷升高,這種干擾和輻射正嚴重影 響到系統的性能。

為了提高電纜的抗干擾能力,減小對周圍電磁 環境的污染,使用屏蔽電纜線不失為一種簡單而行之有效的方法。屏蔽電纜既可以防止電纜內部信號的泄漏,又可以防止外部干擾信號進入電纜內部。屏蔽電纜的屏蔽性能一般用電纜的屏蔽衰減來度量,它是表征同軸線電磁兼容性(抗干擾和防泄漏) 的重要指標,定義為:

a_s = 10 lg ( P_in / P_max ) （1）

式中P_in為注入功率, P_max為輻射的最大功率。由于屏蔽電纜的屏蔽層多種多樣,不同的屏蔽材料和屏蔽結構,電纜的屏蔽衰減會有很大的差異。為了給工程上評定、比較、設計和使用屏蔽電纜提供準確的 參考依據,必須對屏蔽電纜的屏蔽衰減進行測量。 因此,電纜屏蔽衰減的測試技術正成為眾多研究人員關注的問題。

2 主要測試方法

射頻同軸電纜是用于傳輸射頻信號或能量的同軸電纜的總稱。其工作頻段通常為15 kHz～ 20 GHz ,主要應用于通信廣播、電視、微波中繼、雷達、 導航以及遙測等領域。射頻同軸電纜屏蔽衰減的測 試方法可分為:a. 通過測量射頻同軸電纜表面轉移阻抗對其進行間接描述,三同軸法是典型的轉移阻抗測量方法;b.直接測量射頻同軸電纜的屏蔽衰減, 比較常用的有功率吸收鉗法、混響室法、GTEM小室法等。在上述測試方法中,混響室法和GTEM小室法是基于場的觀點,其余的測試方法則是基于電路的觀點,且上述測試方法均已為IEC所采用。本文將闡述上述四種電纜屏蔽衰減的測試方法并對其進行比較。

2.1 三同軸法

三同軸法是一種經典的轉移阻抗測量方法。也是國際標準IEC 621532423 —2002 電磁兼容———表面轉移阻抗(三同軸法) 中的測量方法。 對于電短電纜,即電纜的長度L ≈ ( 0. 10 ～ 0. 35)λ,其中λ為工作波長,轉移阻抗Z_t定義為單位長度上由被測的屏蔽及套管形成的匹配外電路上感應的縱向電壓U與饋入內電路的電流I之比,即

（2）

式中L為耦合長度,即套管內的電纜長度。

轉移阻抗是衡量外部電磁場能量透過電纜屏蔽層的特征參數。在很多情況下,特別是頻率比較低的時候(100 MHz 以下) ,可以用轉移阻抗間接描述屏蔽電纜的屏蔽衰減,轉移阻抗越低,屏蔽電纜的屏蔽性能越好。

測試時,把被測電纜置于同軸的無鐵磁性的良導體(如黃銅或純銅)套管內,構成一個三同軸(同軸電纜內導體、同軸電纜外導體和同軸的良導體套管)裝置。其中,同軸電纜的屏蔽層和內導體組成內電路,電纜屏蔽和套管組成外電路。在電纜饋入端,短接套管與電纜屏蔽。套管內的耦合長度要滿足電短的要求。被測電纜的內電路的一端與負載電阻R₁相連接,其阻值與被測電纜特性阻抗Z_c相同,即R₁ = Z_c ;另一端接入信號發生器。將測試接收機測得的接收信號經數學計算獲得轉移阻抗Z_t 的值。

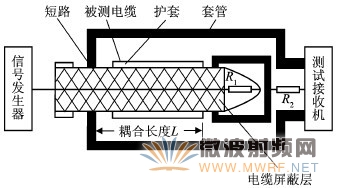

圖1 三同軸法測試系統示意圖

2.2 功率吸收鉗法

功率吸收鉗法是目前最常用、最經典的同軸電 纜屏蔽衰減的測試方法。也是國際標準IEC 621532 425 —2006 金屬通信電纜試驗方法第425 部分:電磁兼容性( EMC) ———耦合或屏蔽衰減———吸收鉗法中的測量方法。它的使用頻率由功率吸收鉗的工作頻率決定,而市售的吸收鉗有可用于30～1 000 MHz 和300～2 500 MHz 兩種規格。

功率吸收鉗是由電流變壓器和鐵氧體環吸收器組成的。電流變壓器作為電流探頭,用于測量電纜上從內部流到外部的共模電流大小。我們知道,在電纜表面?zhèn)鞑サ母蓴_電磁波會產生反射波,如果被電纜吸收,會改變電磁波的特性,進而影響吸收功率的測量。所以在吸收鉗中利用可以吸收反射能量的鐵氧體環作吸收器,保證了吸收功率與被測干擾電流具有確定的正比關系。

測試時,信號從被測電纜饋入功率P₁ ,屏蔽電纜內導體和屏蔽層構成第一級電路,電纜的屏蔽層則與周圍環境構成第二級電路。由于電纜與周圍環境的電磁耦合,泄漏的信號在屏蔽層上激勵了表面波,并沿屏蔽層向兩個方向傳播。與功率吸收鉗輸出端相連的頻譜分析儀可測出饋入功率P₁在第二級電路中的感應信號功率。在近端和遠端分別用功率吸收鉗進行測量,可獲得近端和遠端測得的第二級電路中的最大功率值P_2max ,該電纜的屏蔽衰減α_s = 10 lg ( P₁ / P_2max ) 。

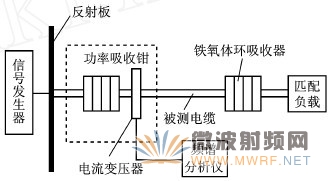

圖2 　功率吸收鉗法測試系統示意圖( 近端測試)

2.3 混響室法

混響室又稱模攪拌室,是指一個裝有模式攪拌器,工作在過模狀態下的屏蔽小室。圖3是混響室法的測試示意圖。攪拌器每轉過一個預設的角度,取樣一次。并對每個頻率點進行取樣。當混響室內發射天線產生射頻信號時,電磁能量被混響室墻壁和模式攪拌器來回反射,隨著模式攪拌器不停地緩慢轉動,混響室內的電磁能量分布趨于均勻,以模擬各類電器及移動通信設備同時產生各種相位、各種幅度以及各種極化的實際電磁環境。

測試時,將被測電纜置于混響室內,一端接 50 Ω匹配負載,一端接接收機。發射天線饋入足夠的功率P_in ,模式攪拌器開始旋轉,接收機測得被測電纜上產生的信號功率P_DUT。然后將接收機與標準天線連接,發射天線饋入同樣的功率P_in  ,在接收機上得到標準天線上產生的信號功率P_REF。在各頻率點重復進行以上的操作,則屏蔽衰減α_s= 10 lg ( P_REF / P_DUT ) 。

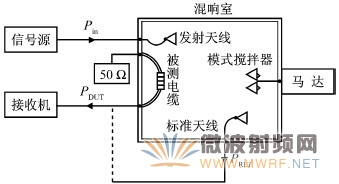

圖3 　混響室法測試系統示意圖

2.4 GTEM小室法

GTEM小室法是近十年來在TEM(橫電磁波)小室基礎上發展而來的一種新的屏蔽衰減測量方法,它突破了TEM小室在頻率和尺寸上的局限性。

GTEM 小室又稱吉赫茲( GHz) 橫電磁波室,它更好 地模擬了自由空間環境,可用于電纜及其組件的電 磁輻射敏感度和干擾性的測試。它采用了同軸及非 對稱矩形傳輸線設計原理,如圖4 所示,它的外導體為一個四棱錐狀的屏蔽箱。錐頂處為50 Ω 的N型同軸連接器,它連接著一個尺寸漸變的平板狀內導體。由于小室平板狀內導體與頂板張角很小,因而, 由N型接頭向GTEM 小室傳播的球面波可近似為平面波,從而產生了一個均勻的測試區域。GTEM小室采用寬帶分立無感端接匹配電阻和吸波材料, 改善低頻段與高頻段的阻抗匹配,當在其輸入端饋 入激勵功率時,GTEM小室內就建立起均勻的橫電磁行波,因而能夠較好地模擬自由空間中電磁場的環境。箱體的側面有一扇門,用來放置和取出被測電纜。

測試時,將被測電纜置于小室內,電纜一頭接匹配負載,另一頭接頻譜分析儀。信號發生器注入正弦等幅波。射頻信號在GTEM小室的工作區域激勵出均勻的垂直極化電磁場。用功率計測量GTEM小室激勵功率P1;保持輸入功率不變,通過頻譜分析儀測得滲透到電纜內部的滲透功率P₂。則電纜的屏蔽衰減α_s = 10 lg ( P₁ / P₂ ) 。

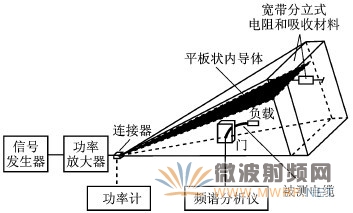

圖4 　GTEM小室法測試系統示意圖

3 　屏蔽衰減測試方法的比較

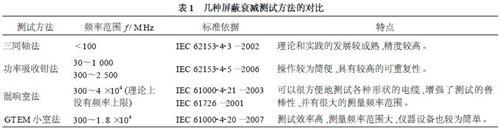

上述四種射頻同軸電纜屏蔽衰減測試方法的對比如表1所示。基于電路原理測量射頻同軸電纜屏蔽衰減的三同軸法、功率吸收鉗法均適用于頻率較低的場合。三同軸法是基于屏蔽衰減與轉移阻抗的關系,通過測量轉移阻抗來間接評價電纜的屏蔽衰減。它是一種封閉式的測試方法,操作和調試非常簡單,測試精度也較高,但試樣的制作和加工有一定難度。隨著電纜工作頻率的升高,必須考慮電纜單位長度上電感和電容的影響及相位的變化,此前的屏蔽衰減與轉移阻抗的關系不再適用。功率吸收鉗法具有操作簡便、使用方便的特點,它是一種開放式的測試方法,測試精度易受周圍電磁環境的影響。并且,由于功率吸收鉗法測量的頻率范圍受吸收鉗的工作頻率限制,所以其測量頻率范圍相對較小。

基于場的原理測試射頻同軸電纜屏蔽衰減的混響室法,測量頻率范圍最大,能提供各個入射方向和極化方向的入射波,從而更接近實際的電磁環境,因此不會受到功率吸收鉗法以及GTEM小室法對被測電纜長度及放置要求的限制,可非常輕松地測量各種形狀的電纜。雖然理論上,混響室法沒有測試頻率上限,但它的測試頻率下限卻取決于混響室的尺寸。圖5是混響室體積與測試頻率下限的關系。

可以看出,混響室的尺寸越大,其頻率下限就越低,即測試頻率較低時必須使用較大尺寸的混響室。此外,混響室的設備非常昂貴,它的信號處理過程也較為復雜。

與三同軸法、功率吸收鉗法相比,GTEM小室法的測量頻率范圍更大。與混響室法相比,GTEM小室法的測試效率高,儀器設備更為簡單,自身及配。

2.5 模具的質量

模具也是影響整體鍍錫編織外導體質量的重要因素。如模具表面光滑,則鍍層表面細致、均勻;如模具表面粗糙,則鍍層會出現裂紋、劃傷等問題。在整體鍍錫工藝生產中要注意對模架角度的調整,以保證錫爐中的壓線支點、模具中心點及導輪上的支撐點在一條直線上。模具的孔徑也是影響整體鍍錫成品線質量的一個關鍵因素。如模具孔徑偏小,易造成張力過大,編織外導體抖動頻繁,鍍層厚度不均;如模具孔徑偏大,則錫層偏厚,影響鍍層的質量,且耗錫量增加,成本提高。經過生產試驗及對產品性能的測試,刮錫模的孔徑應比編織層外徑大0.1mm左右為宜。

3 整體鍍錫工藝常見問題及原因

整體鍍錫工藝常見的質量問題有:a.發生脫錫、編織層局部漏鍍,其原因可能是助焊劑活性過低或編織網表面有油污、錫灰,可通過更換助焊劑和加強除油、清洗等方法解決。b.錫層表面發黃,其原因可能是錫溫過高或錫的質量較差,可通過降低錫溫和更換錫等方法解決。c.錫層表面不均勻,有錫瘤,這可能是由放線張力不穩、模具過大以及生產速度過快等因素造成,可通過調整放線張力、更換模具和降低生產速度等方法解決。d.錫層表面粗糙、錫層過厚,這可能是因模具被劃傷、生產速度過慢以及模具過大等因素造成,可通過更換模具和提高生產速度等方法解決。e.錫層過薄,其原因可能是模具過小或生產速度過慢,可通過更換模具和提高生產速度等方法解決。f.鍍層表面有針孔,其原因可能是錫溫過低或生產速度過快,可通過升高錫溫和降低生產速度等方法解決。

綜上所述,實際生產過程中常常因設備、原材料、工藝等因素造成脫錫、編織層局部漏鍍、裂紋以及錫瘤等問題。因而,我們應通過對原材料、工藝流程以及各生產環節的嚴格控制,避免上述問題的產生,才能生產出鍍層均勻,表面光亮,無針孔、黑斑,鍍錫層與編織層結合緊密,耐彎曲性能良好,且產品質量及單線長度均有保證的半柔同軸電纜。由于設備和工藝的異同,實際生產過程中影響半柔同軸電纜鍍錫質量的因素還有很多,以上只是筆者的幾點心得,供同行參考。

作者：中國電子科技集團公司第二十三研究所 殷海成 朱榮華

[參考文獻]

[1] 舒光明. 鍍錫工藝學[M] . 北京: 機械工業出版社, 1989.
[2] 鐔坤. 鍍制工藝學[M] . 北京:機械工業出版社,2001.
[3] 楊延安. 整體鍍錫外導體半柔同軸電纜[J ].光纖與電 纜及其應用技術,2005 (4) :19222.
