一）同軸電纜制造工藝的影響

1-1.外導體的制造

同軸射頻電纜的外導體起著回路和屏蔽雙重作用，其生產設備如銅帶成形生產線簡圖如圖1 所示：其制造過程主要由放線、放帶、管狀成型、焊接、牽引、軋紋和收線構成，目前主要采用輪式工裝通過逐漸減小銅帶彎曲時的曲率半徑來完成管狀成型，其焊接和軋紋質量控制的好壞關系到電纜產品的電氣性能及彎曲性能。外導體的軋紋由高速旋轉的軋紋刀片或齒輪完成，軋紋時通過有效控制生產線各部分張力的大小和軋紋設備運轉的穩定性來保證軋紋的結構尺寸和尺寸的均勻性，以便使外導體形成設計要求的波峰、波谷和節距。

圖1 外導體生產線簡圖



發泡生產線

 發泡生產線

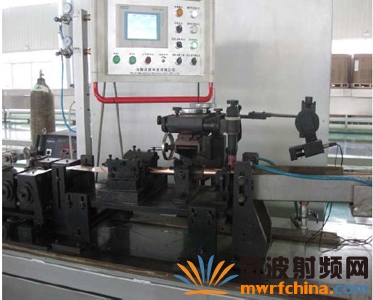

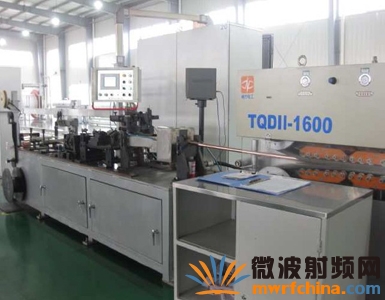

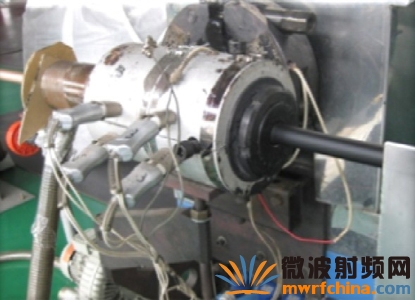

外導體生產線（氬弧焊軋紋生產線）



外導體生產線（氬弧焊軋紋生產線）

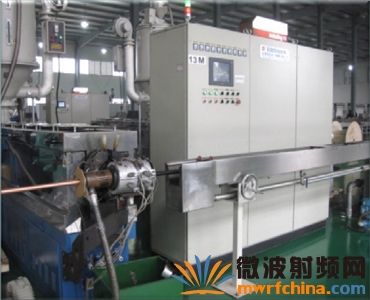

外護套生產線



外護套生產線



外護套生產線

將一定厚度的銅帶在絕緣線芯軸向上對焊成密封銅管，并用齒輪或螺旋形軋紋刀片機軋成單個環形皺紋，它與泡沫絕緣體一起形成封閉環形區域，使得潮氣、水分等不能侵入，見圖2。外導體環形的軋制使得內導體、泡沫絕緣層和波紋外導體三者位置固定，形成較穩定的結構，并使電纜在彎曲或溫度變化時機械尺寸變化極小，使得傳輸相位等電氣性能十分穩定。螺旋形皺紋銅管用作電纜導體后，電纜彎曲性能優于環形皺紋導體電纜，用于一些超柔電纜外導體和大尺寸同軸射頻電纜內導體的生產。螺旋形皺紋管是在軋紋頭上安裝一把環形軋紋刀，使軋紋刀偏轉一個與所形成螺旋紋的螺旋升角一致的角度，通過垂直于電纜焊接銅管表面進刀(即與電纜軸心偏心，此偏心亦即進刀量)，在軋紋頭轉速與銅管牽引線速合理配比的條件下，在焊接的銅管上形成連續的螺旋紋，見圖3。

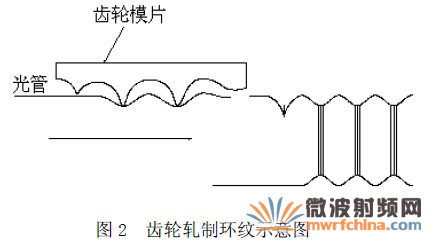

圖2 齒輪軋制環紋示意圖



D-模片齒孔內徑d-光銅管直徑L-節距

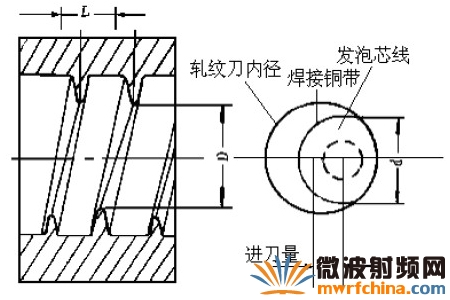

圖3 環紋軋制刀片及原理示意圖

1-2.外導體的焊接和軋紋生產控制

氬弧焊的電極通常采用釷鎢材料制成，焊針必須采用高純度的釷鎢棒（高純鎢加3%左右的釷），其優越性主要表現在：1）耐用；2）許用電流大；3）引弧及穩弧性能好。焊接時使產生的電弧集中，避免電弧漂移，以利于焊縫變小，焊接牢固，且能連續焊接。鎢極直徑和端部形狀確定了鎢極氬弧的電流使用范圍及電弧形態，因而對焊縫形成及過程有很大的影響。當銅帶采用小電流焊接時，應盡可能采用小直徑、小錐角和小平頂直徑，以利于電弧引燃和穩定工作。電流增大時，錐角應隨鎢極直徑增大而增加，平頂直徑也要增加，以控制端電流密度避免異常燒損，同時防止因斑點上爬而造成弧柱擴散。銅管外導體焊接用保護氣體(氬氣)的純度應控制在99.995%以上。氣體的純度和氣壓的穩定將直接影響到焊接的質量，其保護效果可依焊縫表面顏色加以區別。焊接電流的大小主要取決于銅帶的厚度和質量以及成型工裝的穩定性，一般焊流選取在65A—180A 之間。

張力、軋紋速比、軋紋角度、進刀量的控制。張力和軋紋轉速是控制電纜結構尺寸的關鍵參數。環形和螺旋皺紋管結構尺寸的控制結構尺寸主要包括螺紋的波峰、波谷、節距，而這幾個參數的控制主要是靠張力、軋紋轉速、軋紋角度、進刀量等參數保證的：1）芯線張力越大，外徑越大，節距會減小；2）在其它參數不變的條件下，軋紋速比越大，即同等的送管牽引線速，當軋紋頭轉速增加時，螺旋紋節距越小。3）軋紋角度越大，通常軋出的環形紋和螺旋紋的節距就越大（對于偏心式軋紋而言）；4）在其它參數不變的情況下，進刀量越大，波谷外徑則越小，同時波峰外徑也會有一定的增加（對于采用刀片軋紋而言）;5)在其它條件不變時，齒輪越大，外徑越小，節距越大。

1-3.電纜VSWR的控制

駐波是因為電磁波在電纜中傳輸時因反射而形成的，其主要原因是因為阻抗的不均勻性造成的。對于理想的同軸電纜，在整個長度方向上電纜的特性阻抗是不變的，然而事實上阻抗完全均勻的電纜是不存在的，因而在長度方向上電纜特性阻抗總會存在一些細微的變化。在同軸電纜長度方向上阻抗的任何細小變化，均會導致在電纜內傳輸?shù)囊徊糠中盘柲芰勘环瓷浠厝ィ腿缤诓煌橘|(zhì)的媒質中傳播時在兩媒質的界面會發生反射和折射一樣。信號的反射不僅會造成傳輸信號的能量損失，而且反射回去的信號會對信號源產生干擾，輕者會導致信號線性失真，嚴重的將導致電纜根本無法使用。同軸電纜VSWR 性能是電纜結構均勻性、穩定性在電氣上的反映。VSWR 的定義如下



式中，ρ為反射系數;Z 1 、Z 2 為反射界面兩側電纜的阻抗。

從式(1)可以看出，當|ρ|越大(即信號反射界面兩側的阻抗差值越大，或同軸電纜阻抗在電纜長度方向越不均勻。)，VSWR 也越大;當|ρ|→1 時，VSWR→∞。因此要改善電纜的VSWR 性能就必須盡可能降低|ρ|，也就是要盡可能減小電纜阻抗在長度方向上的不均勻性，這是改善同軸電纜VSWR 質量水平的理論依據。

根據通信電纜的傳輸理論，可以把一定長度的電纜看作是由無數無限短長度的電纜段組成的，對每一小段電纜都可看作為一個集中參數電路，圖中R、L、c、G為電纜線路的一次傳輸參數，這些傳輸參數與傳輸電磁波的電壓和電流的大小無關，而與電纜的材料結構及電流的頻率有關。

電纜的VSWR 是電纜設計和制造水平的綜合反映。使用的導體材料在長度方向上的均勻性、絕緣外徑的均勻性、泡孔的均勻性、外導體各部分尺寸的一致性等任何影響電纜長度方向上均勻一致性的因素都可能導致電纜長度方向的阻抗變化，從而使傳輸信號發生畸變。控制電纜的VSWR 主要有以下幾個方面：

(1)由于外導體生產線線速度(其主要由牽引設備的機械、電氣穩定性和牽引是否打滑決定)、軋紋機轉速和生產線張力的波動等，均會導致電纜外導體及絕緣線芯結構尺寸的不均勻變化，因此外導體生產線是影響電纜VSWR 的重要因素。

(2)生產工藝參數設置(特別是軋紋參數如:軋紋模具結構、焊接模和定徑模位置和導向模孔徑、軋紋轉速等)如不合適將導致軋紋外導體和絕緣線芯結構尺寸的不均勻，電纜的外徑和節距不合格，甚至?xí)?dǎo)致橢圓、軋紋變形和軋紋卡死等現象，從而影響電纜的VSWR 性能。小規格電纜生產時上述生產工藝參數對電纜VSWR 性能的影響特別明顯。

(3)外導體加工設備或裝置如存在機械故障將嚴重影響電纜的VSWR 性能。通常旋轉設備或部件如存在機械損傷，如：精切刀受損、牽引夾塊不匹配、軸承旋轉不靈活等將會導致外導體上產生周期性缺陷，從而在基頻和倍頻處導致明顯的VSWR 峰值。

(4)由于設備或其它裝置出現故障、銅帶在運輸過程中被包裝等硬物件擠壓碰傷以及操作不當導致銅帶發生周期性的變形(如彎曲、損傷等缺陷)也會影響電纜的VSWR 性能。

(5)外導體銅帶厚度不均勻或銅帶表面被氧化將導致銅帶的電導率及電纜結構產生不均勻變化，從而會影響電纜的VSWR 性能。若銅帶厚度沿長度呈現周期性變化，則所有這一系列的周期不均勻性的反射信號相差2nπ，疊加成非常有害的結構反射損耗。

(6)在同軸電纜制造過程中由于外導體放線張力不穩定性將可能導致外導體結構尺寸及電性能在長度方向上發生不均勻變化，因此外導體放線張力及其穩定性是影響電纜VSWR 的重要因素之一。

(7)中心絕緣纜芯與外導體銅管的占空比是影響電纜電壓駐波比的一個不可忽視的因數。對外導體銅管來說，相對較大的絕緣纜芯，有利于電壓駐波比的改善，即占空比越小，駐波指標越好。

(8)由于外導體收排線或其它原因?qū)е碌耐鈱?dǎo)體發生周期性或非周期性的彎曲將造成電纜結構的局部畸變，嚴重的還會造成變形、絕緣線芯電容發生突變，因此也是影響同軸電纜VSWR 的重要因素。

另外，由于偶然原因?qū)е峦S電纜內滲入水、皂化液或其它媒質時，特別是螺旋紋同軸電纜更應重視，同軸電纜局部或整體的導體損耗、介質損耗將發生突變，因而會導致電纜VSWR 性能劣化，此時在電纜VSWR 頻域波形上表現為整體水平較差。

周期性不均勻是由像收、放線輪轉速的波動，雙輪牽引張力的不穩定，鼓輪的波動，成形輪等圓形部件，外導體中芯線不夠平直等引起；設備問題如直流電機轉速、馬達、開關、齒輪轉速等都可能引起周期性故障點，進而產生周期性的駐波峰值。在實際運用中，通常利用同軸電纜周期性波動長度H 的特點，采用式(1)找出引起波動的設備或原材料，并進行針對性改進;或?qū)SWR 峰值頻率移動截止頻率。同軸電纜的截止頻率fc 按式(2)計算。



式中v 為信號傳輸速率;N 為序數，1，2，3，4，…;f 為VSWR 峰值頻率(MHz)。



式中D、d 分別為外導體平均內徑和內導體平均外徑;
為內外導體間介質的等效介電常數。

1-4.改善同軸電纜電壓駐波比的途徑

通過對導致電纜VSWR 性能劣化的生產條件的分析，在同軸射頻電纜外導體的生產過程中可以通過以下途徑來改善電纜的VSWR 性能：

(1)選用機械加工精度及電氣控制精度合適的生產設備及控制軟件。生產設備足夠精密，以減小對對電纜結構尺寸均勻性的影響。

(2)對設備機械部分定期進行檢修、維護，及時發現和消除設備故障，對設備電氣控制軟件定期進行優化，以減小制造的不均勻性，絕緣均勻無大泡孔，無竹節等現象，外導體結構尺寸要均勻一致（節距和波紋外徑穩定，波紋無變形等）。

(3)選用質量優良、性能穩定的原材料，使得外導體金屬帶的結構尺寸在長度方向上無周期性不均勻。

(4)根據設備情況及周圍環境變化對生產工藝參數進行優化。

(5)提高操作人員的操作技能及熟練程度。

選用結構尺寸均勻的外導體材料，生產過程中嚴格控制張力、軋紋轉速、選用合理的模具以及設置合理的參數，可獲得令人滿意的低VSWR 比。本文提供的工藝控制方法以在生產中加以驗證，但已使我們有足夠的信心制造滿足移動通信要求的電纜。

二）接頭裝配/焊接工藝的影響

2-1.設計

三項基本設計原則要點：

2-1-1.設計原則1

在連接器的每一個橫截面上盡可能保持一個恒定的特性阻抗。例如：50Ω。

應用一段特性阻抗高于和低于標稱阻抗的傳輸線，對導體上的階梯、槽或間隙進行補償，限制了寬帶性能，不能應用到寬帶精密元件上。

2-1-2.設計原則2；

阻抗不連續是不可避免的；對于每個阻抗不連續，都要進行補償；為獲得最好的性能，首先應把未補償?shù)牟贿B續減至最小；其次對剩余的阻抗不連續，應進行補償；改變阻抗的做法，限制了帶寬，不適合寬帶設計。

2.1.3.設計原則3；

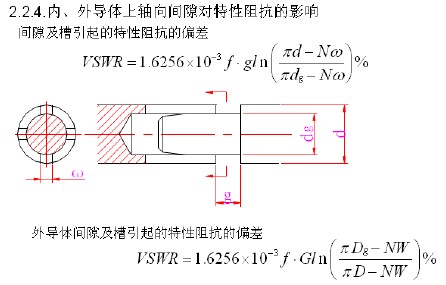

同軸元件中導體的尺寸公差總是不可避免的；把電氣性能對機械公差的依賴減至最小。例如：易磨損，碰傷處。

做好設計控制，體現降低VSWR 措施

a 做好設計方案論證。
b 做好總體結構設計。
c 做好補償設計。

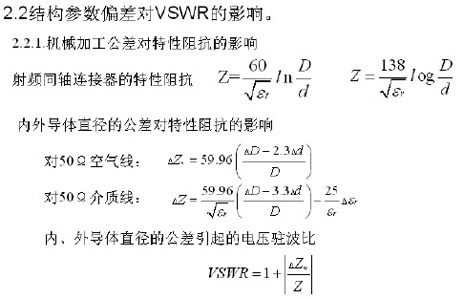

d 控制機械加工尺寸公差。
e 合理選擇適用材料和鍍層。
f 合理確定表面粗糙度。
g 合理確定形位公差。
h 開槽、打孔應適宜。
i 消除空氣隙的影響。
j 必要時，要驗算絕緣支撐的厚度，合理確定絕緣支撐在連接器中的軸向位置。

應用射頻連接器基本設計三原則不當帶來的影響（圖形含義請參考其它資料）

2-2.生產加工

表面粗糙度的影響---導體鍍涂的影響
作為頻率函數的導體電阻率的測量數據

2-3.裝配

裝配不當帶來的影響，常見的問題

a、零件位置顛倒、錯亂、張冠李戴等；
b、零件前后方向顛倒，如絕緣支撐，數量或多或少；
c、零件礅粗變形，導致內、外導體直徑變化，尤其是小型產品、卡環等；
d、零件端面碰傷，有劃痕、壓痕等；
e、裝配中，異物進入連接器內部或多余物未清除干凈；
f、電纜剝制尺寸不當?shù)取?/p>

生產加工不當漏檢帶來的影響，生產線上常發現的缺陷

a、產品內腔深處階梯間距尺寸超差、直徑尺寸超差等；
b、產品內腔階梯處存在峰邊、卷邊、大毛刺、殘余銅屑等；
c、產品內腔倒角不均、不同心、偏大或偏小尺寸角度超差等；
d、開槽、打孔尺寸超差；
e、產品內腔表面粗糙度差，尤其在接觸表面上存在刀紋、振紋等。

常見的超差現象：

絕緣支撐區

a、絕緣支撐尺寸超差，共面補償槽深超差，金屬導體與介質接觸面存在明顯空
氣隙，支撐厚薄不均勻，引起端面界面尺寸超差、變化、松動等；
b、裝配過程中未進行高壓氣泵清洗，腔體絕緣支撐面殘存裝配生成多余物，影
響零件位置尺寸；
c、絕緣支撐材料不純、有異物、顏色不正、受污染、介電常數發生變化；
d、支撐裝配顛倒，擠壓壓力過大導致尺寸變化，變形。

直徑變化過渡區

a、錯位補償應用公式計算不當、尺寸超差、錐形補償尺寸計算不準，錐頂錯位；
b、加工不當、光潔度差、存在峰邊、卷邊、殘留多余金屬物；
c、階梯倒角不當、偏心、不同軸、角度超差、尺寸超差等；
d、錯位補償不當，應補償處未補償，設計結構錯誤。

端接電纜結構區

a、電纜剝制尺寸錯誤，剝制尺寸超差，剝制尺寸設計錯誤；
b、端面有殘絲、留絲、飛絲、灰塵、油污、加工粗糙、切割不平、端面不圓等；
c、異物進入連接器內部，尤其是金屬屑；
d、裝配不到位，過緊或過松導致形體變形或有間隙。

2-4.測試檢驗

測試系統的缺陷帶來的影響:例如儀器校準，連接件的影響，以及測試方法的影響。

2-5.降低射頻連接器VSWR的途徑和措施

查找影響VSWR 因素，確定整改措施，保證VSWR 性能

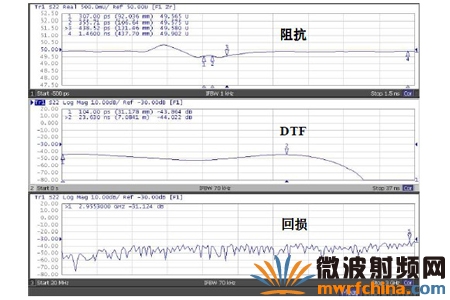

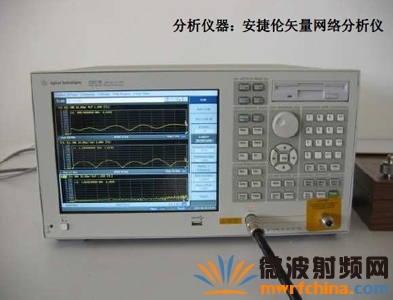

a.應用矢量網絡分析儀的時域功能，確認影響VSWR 的部位

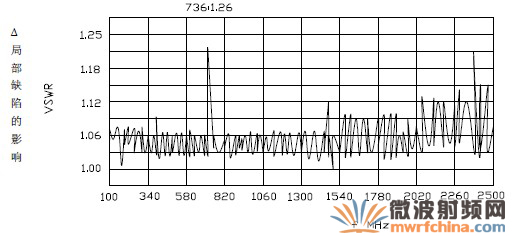

b.從試驗入手，觀察分析測試頻率特性曲線，尋找“敏感區”或“敏感點”
c.從經驗入手，查找確定影響VSWR 的因素

查找影響VSWR 因素，確定整改措施，保證VSWR 性能--影響電纜組件VSWR 的因素
