射頻電纜組件的正確選擇除了頻率范圍，駐波比、插入損耗等因素外，還應考慮電纜的機械特性、使用環境和應用要求，另外，成本也是一個永遠不變的因素。這里討論一下射頻電纜的各種指標和性能，了解電纜的性能對于選擇一條最佳的射頻電纜組件是十分有益的。

特性阻抗

“特性阻抗”是射頻電纜、接頭和射頻電纜組件中最常提到的指標。最大功率傳輸、最小信號反射都取決于電纜的特性阻抗和系統中其它部件的匹配。如果阻抗完全匹配，則電纜的損耗只有傳輸線的衰減，而不存在反射損耗。電纜的特性阻抗（Z0）與其內外導體的尺寸之比有關，同時也和填充介質的介電常數有關。由于射頻能量傳輸?shù)?ldquo;趨膚效應”，與阻抗相關的重要尺寸是電纜內導體的外徑和外導體的內徑（D）：
Z0(Ω) = (138 /√ε) ×(log D/d)

絕大部分應用于通信領域的射頻電纜的特性阻抗是50Ω；在廣播電視中則會用到75Ω的電纜。

駐波比（VSWR）/回波損耗

電纜組件中的阻抗變化將會引起信號的反射，這種反射會導致入射波能量的損失。測試電纜組件之間的連接和電纜/接頭之間的連接是產生反射損耗的主要原因。由于制造的原因，電纜在某些特定的頻點上也會產生一些VSWR突變。見圖1

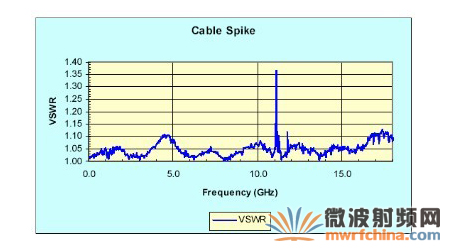

圖1 VSWR和頻率的關系

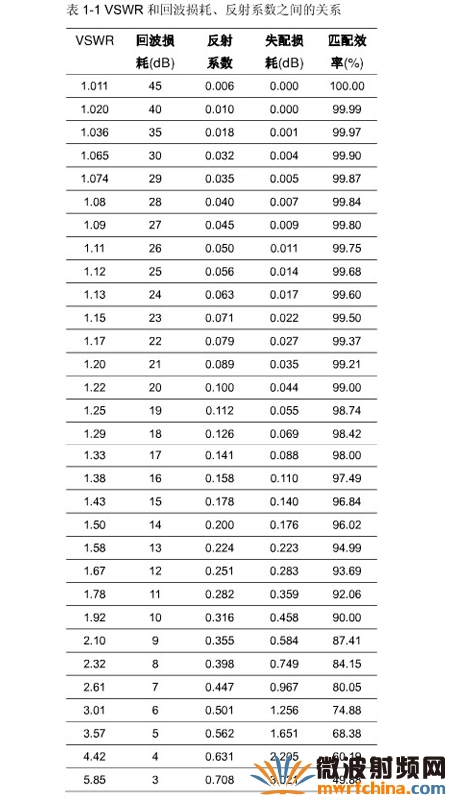

反射的大小可以用電壓駐波比（VSWR）來表達，其定義是入射和反射電壓之比。VSWR越小，說明電纜生產的一致性越好。VSWR的等效參數是反射系數或回波損耗。 其換算關系見表1。

典型的微波電纜組件的VSWR在1.1到1.5之間，換算成回波損耗為26.4至14dB，即入射功率的傳輸效率為99.8%至96%。

匹配效率的含義是，如果輸入功率為100W，在VSWR為1.33時，輸出功率為98W，即2W被反射回來。

衰減（插入損耗）

電纜的衰減是表示電纜有效的傳送射頻信號的能力，它由介質損耗、導體（銅）損耗和輻射損耗三部分組成。大部分的損耗轉換為熱能。導體的尺寸越大，損耗越??；而頻率越高，則介質損耗越大。因?yàn)閷?dǎo)體損耗隨頻率的增加呈平方根的關系，而介質損耗隨頻率的增加呈線性關系，所以在總損耗中，介質損耗的比例更大。另外，溫度的增加會使導體電阻和介質功率因素的增加，因此也會導致?lián)p耗的增加。對于測試電纜組件，其總的插入損耗是接頭損耗、電纜損耗和失配損耗的總和。

圖2表示了一條典型的測試電纜組件的插入損耗與頻率的關系

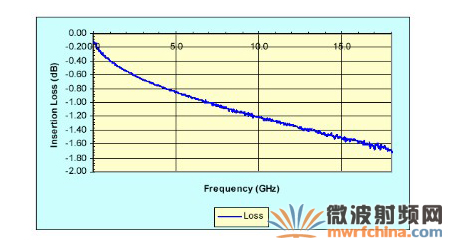

圖2插入損耗與頻率的關系

在測試電纜組件的使用中，不正確的操作也會產生額外的損耗。例如，對于編織電纜，彎曲也會增加其損耗。見圖3.每種電纜都有最小彎曲半徑的要求。

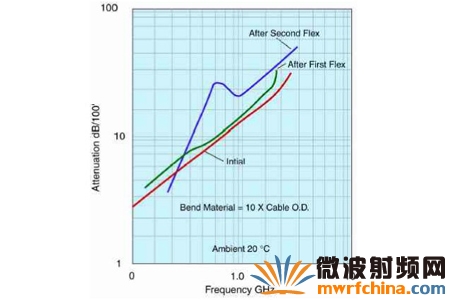

圖3 由于彎曲而產生的電纜損耗

在選擇電纜組件時，應先確定系統最高頻率時可接受的損耗值，然后再根據這個損耗值來選擇尺寸最小的電纜。

平均功率容量

功率容量是指電纜消耗由電阻和介質損耗所產生的熱能的能力。
在實際使用中，電纜的有效功率與VSWR、溫度和高度有關：
有效功率= 平均功率×駐波系數×溫度系數×高度系數

在選擇電纜時，應同時考慮以上因素。

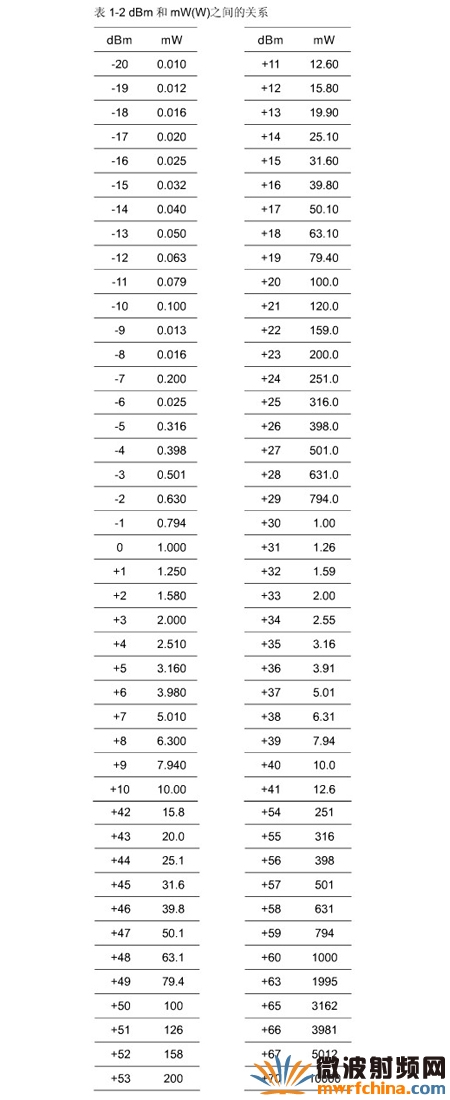

射頻功率經常用dBm來表示，其好處是給計算帶來的很大的方便。 表2表示了dBm和功率單位之間的呼喚關系。

傳播速度

電纜的傳播速度是指信號在電纜中傳輸?shù)乃俣群凸馑俚谋戎?，和介質的介電常數的根號呈反比關系：
Vp = (1/√ε)×100

由上式可見介電常數（ε）越小，則傳播速度越接近光速，所以低密度介質的電纜其插入損耗更低。

彎曲時的相位穩定性

彎曲-相位穩定性是衡量電纜在彎曲時的相位變化。在使用過程中的彎曲將會影響到插入相位。減少?gòu)澢霃交蛟黾訌澢嵌榷紩?huì)增加相位的變化。同樣，彎曲次數的增加也會導致相位變化的增加。而增加電纜直徑/彎曲直徑之比則會減少相位的變化。相位變化和頻率基本上呈線性關系。微孔介質電纜的相位穩定性會明顯優于實心介質電纜。

在用矢量網絡分析儀測量時，可以采用BXT提供的RTK161電纜，這種電纜的相位變化僅為3º（10GHz，彎曲直徑50mm）；如果需要更精密的測量，可以外加護套，但是成本較高。在一般的通信頻段（3GHz以下）測量中，可以采用成本很低的RG214HF電纜，這種電纜比常用的RG214/U有著更好的相位穩定性。

電纜的無源互調失真

電纜的無源互調失真是由其內部的非線性因素引起的。在一個理想的線性系統中，輸出信號的特性與輸入信號是完全一致的；而在非線性系統中，輸出信號和輸入信號相比產生了幅度失真。

如果有二個或更多的信號同時輸入一個非線性系統，由于互調失真的存在，將會在其輸出端產生新的頻率分量。在現代通信系統中，工程師們最關心的是三階互調產物（2f1-f2或2f2-f1），因?yàn)檫@些無用的頻率分量往往會落入接收頻段從而對接收機產生干擾。

同軸電纜組件通常被視為線性器件。但是，純線性器件是不存在的。在接頭和電纜之間總有些非線性因素存在，這些非線性因素通常是由于表面氧化層或者接觸不良所造成的。以下的通用原則可以盡量減少無源互調失真：

•  在設備中，盡量用半鋼電纜或者半柔電纜代替柔性電纜
•  用單股內導體的電纜
•  用表面平滑的高質量接頭
•  采用足夠厚度和均勻鍍層的接頭
•  采用尺寸盡可能大的接頭（如DIN7/16的互調特性優于N，而N則優于SMA）
•  保證接頭之間良好的接觸
•  使用非磁性材料的接頭（如鋼和鎳）
