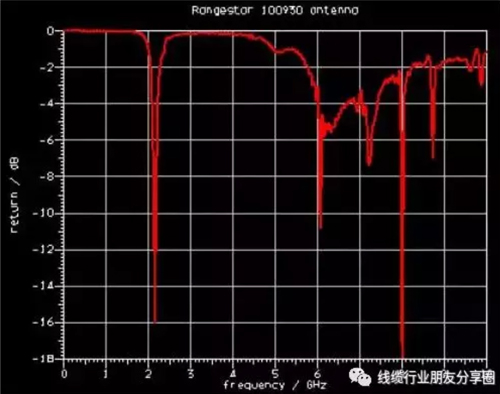

回路損失是由于電纜結構及相關連接部件的阻抗變化引起的信號衰減，這些變化致使信號反射回信源，在低頻時，回路損失的影響較小，但在頻率高于50MHZ時，就會產生很大的影響，對于高清視頻系統，頻率會達到1500MHZ及以上，這時候，回路損失就會成為主要的甚至關鍵的因素，因此，回路損失在高清系統性能的測試和檢驗中成為一個關鍵的考慮。

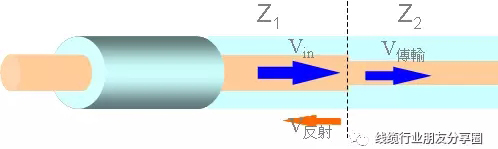

電纜上的反射信號的測量涉及到兩種方法，一種是回路損失（RL），另一種是結構回路損失（SRL），它與回路損失相似，但是測量方法不一樣,SRL從輸入阻抗中得出，RL從終端阻抗掃描中得出，兩者相比，回路損失是一種更準確測量反射的方法,在現實世界中，我們不能很好地使設備的輸入和輸出匹配結構回路損失會是平均線纜輸入阻抗不匹配無效，不是一種實際測量方法，回路損失，設定一個特定的阻抗（75歐）不考慮實際的線纜及設備，是更合適的測量方法。

今天我們主要講述回路損失，它是描述由于設計，生產，加工電纜時的差錯所引起的信號損失，回路損失值越高越好。

為什么要測試RL？

在計算機網絡世界中，我們有詳盡的標準規定怎樣去測量和檢測網絡特性，檢測的結果使得終端用戶在開機前的系統特性得到保障，現階段，我們沒有這些檢驗和一系列的測試，更別說數字或高清系統設備，然而隨著信號帶寬的加大，數據速率的持續提高，這些檢測變得更加關鍵和重要，和計算機網絡世界相似，我們不僅要測試加工中的視頻線纜，還要測試“鏈路特性”，也就是說，所有的無源器件，像線纜連接件，饋路，接插件等等，回路損失是檢驗高頻數字和高清鏈路特性的一種最直接的發法。

為什么要擔心RL？

高清把我們帶進一個少視頻多射頻的世界，實際上，一個非壓縮的高清視頻信號（帶寬高于1500MHZ）是一個更多的射頻信號，因此，許多傳輸線的理論適用于視頻信號，現在一張單一的非壓縮的高清視頻圖象信號的帶寬超過標準多信通有線電視/寬帶信號，而卻，高清系統的寬帶限制經常高于傳輸信通頻率，如此高的頻率，新的檢驗方法必須是必要的。

是什么引起RL？

根線纜上的阻抗變化引起RL，因此，任務影響的阻抗公差都會影響電路損失，還包括視頻電纜的基本結構，中心導體的成分，生產時絕緣材料的選擇，屏蔽材料和方式的選擇，外被印字也會影響回路損失。

連接件和其它的無源器件像饋路，連接頭、接插件~~~？甚至輸入輸出設備的連接件的選擇都會對RL產生很大的影響，在加工的過成中，對線纜的回路損失也會造成影響，彎曲半徑和拉力是經常被線纜操作員忽視的因素，這些和其它影響回路損失的因素將會在后面一一討論。

中心導體

如果中心導體的規格不對或者規格隨機改變（不均勻）這將會影響到特性阻抗和回路損失，導體不在中心或者隨機變化都會影響回路損失，放線軸不圓導致規格持續變化，這是偶然性的變化，這在前面講到過。

絕緣

當絕緣在導體上押出時，有很多因素可以影響到阻抗和回路損失。比如設計阻抗時尺寸和速度變化不當都回影響阻抗和回路損失。

發泡能獲得較低的介電常數，但如果太柔軟甚至彎曲一下，線纜中心導體便會挪位。在這種情況下就會發生回路損失，線纜的特性阻抗也會與希望值發生偏差。

屏蔽

高頻線纜的屏蔽經常用鋁箔和編織相結合，從100kHZ到10MHZ編織是有效的。從10MHZ到1GHZ范圍內，鋁箔屏蔽是有效的，然而，如果編織的遮蔽率太低，這就包不住鋁箔。這種影響叫做“ballooning”會影響阻抗和回路損失，只要保持遮蔽率較高至少90%“ballooning”會減少，然而線纜生產廠家購買的整套的包括很多輪子和齒輪的編織機是偶然性的不連續和隨機變化是阻抗和回路損失的很大來源。

外被

雖然外被押出時對回路損失的影響很小，甚至沒有，但印字輪（在線纜上印上有關信息）會有一些問題，印字輪會在線纜的一邊施加壓力，這可能破壞線纜里面的結構尺寸.

加工組裝過程因素較多，需要看具體的測試數據來分析，一般而言，穩定的線材余量不會有太大的變量。

回路損失的測量設備

Time-Domain Reflectmeter（TDR）時域反射儀

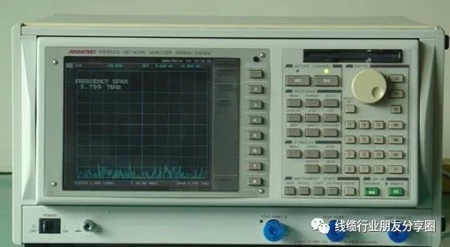

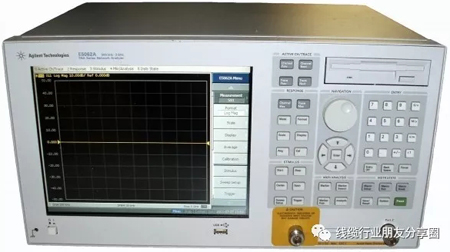

Network Analyzer（NA）網絡分析儀
