2.92mm同軸連接器是一種外導體內徑為2.92mm、特性阻抗為50Ω的新型毫米波同軸連接器。該系列射頻同軸連接器是在1983年由Wiltron.Old.Field工程師基于先前推出的毫米波連接器的基礎上研發的新型連接器，又稱K型連接器，或SMK、KMC、WMP4連接器。

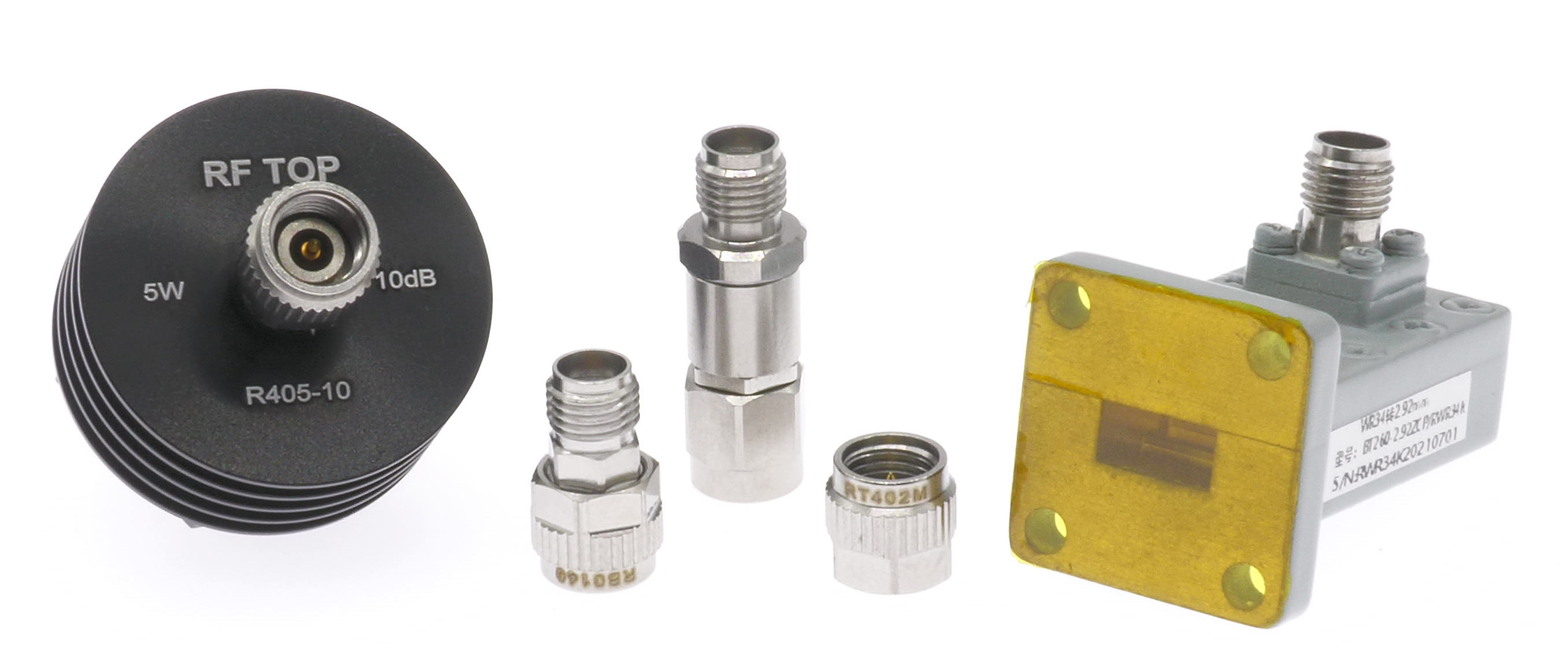

圖  2.92mm衰減器/隔直器/轉接器/負載/波同轉換器（來源rftop.com網站）

2.92mm同軸連接器工作頻率最高可達46GHz，借鑒了空氣傳輸線的優點，使其VSWR低，插入損耗小。其結構與3.5mm/SMA連接器相似，但頻帶更快，體積更小，是國際上應用最為廣泛的毫米波連接器之一。隨著我國毫米波同軸技術在軍用測試儀器的定位，2.92mm同軸連接器在雷達工程、電子對抗、衛星通信、測試儀器等領域得到了廣泛的應用。

2.92mm主要性能指標

特性阻抗：50Ω
工作頻率：0~46GHz
界面依據：IEC 60169-35
連接器耐久性：1000次

前文提到，2.92mm接頭和3.5mm/SMA接頭界面皆有相似之處，因?yàn)樵撨B接器的內外導體及端面尺寸在設計時就充分考慮了同SMA及3.5型的兼容性。

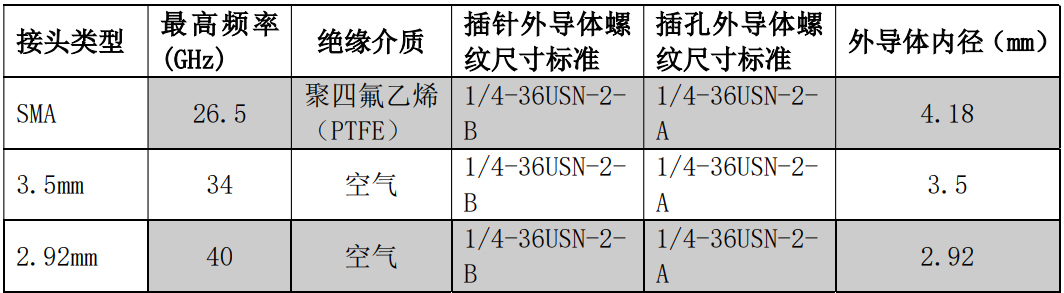

表 SMA/3.5mm/2.92mm接頭主要特點

如表1所示，這三種連接器公頭與母頭的尺寸標準一致，理論上是可以無過渡互連的，但需要注意的是，他們的外導體尺寸、最高頻率、絕緣介質材料等存在了較大的差異，以至于在不同類型的連接器互連使用時，會影響傳輸性能和測試精度。隨帶一提，SMA公頭對于插腳深度和插腳伸出量的容差要求較低，如將SMA公頭插入3.5mm或2.92mm母頭，長期使用會造成母頭的損壞，特別是造成校準件接頭的損壞就得不償失。因此，若存在不同連接器互連的情況，這樣的連接搭配也應盡量避免。

了解到許多工程師苦惱于因臨時沒有對應連接器而無奈選擇不同系列接頭互連的情況，RFTOP®網站（rftop.com）發布了SMA/3.5mm/2.92mm轉接器、負載、隔直器、衰減器等，已在RFbuy®射頻商城（rfbuy.com）上架在線銷售。商城所有產品無最小起訂量要求，均可一件起拍，現貨產品可當天發貨，性能指標優異，性價比極高。

2.92mm系列 RFbuy選型工具：https://www.rfbuy.com/Search/SearchAd?a_id=243
