1、常見矩形波導和法蘭查詢

在射頻微波領域的信號傳輸中，除了無線信號的傳輸外，大部分是需要傳輸線來進行信號傳導，其中同軸線和波導管廣泛用來傳輸微波射頻能量。

波導傳輸線具有導體損耗和介質損耗小，功率容量大，沒有輻射損耗、結構簡單、易于制造等優點。常用的波導管有矩形、圓形、單脊形、雙脊形、橢圓形，目前應用最為廣泛的波導管是矩形波導管。

波導器件在應用過程中，往往需要多個器件對應連接使用，而相鄰兩波導器件的連接往往通過法蘭的對應連接來實現。

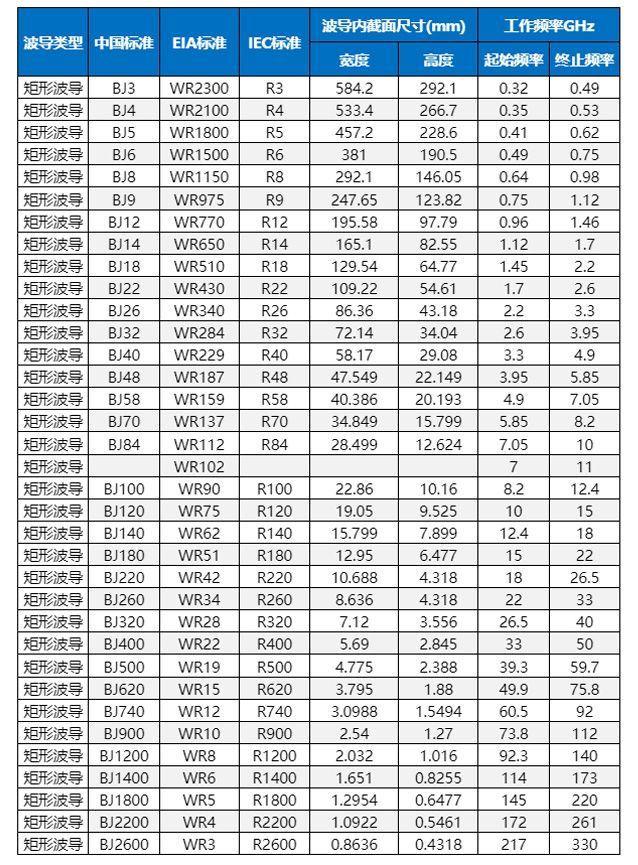

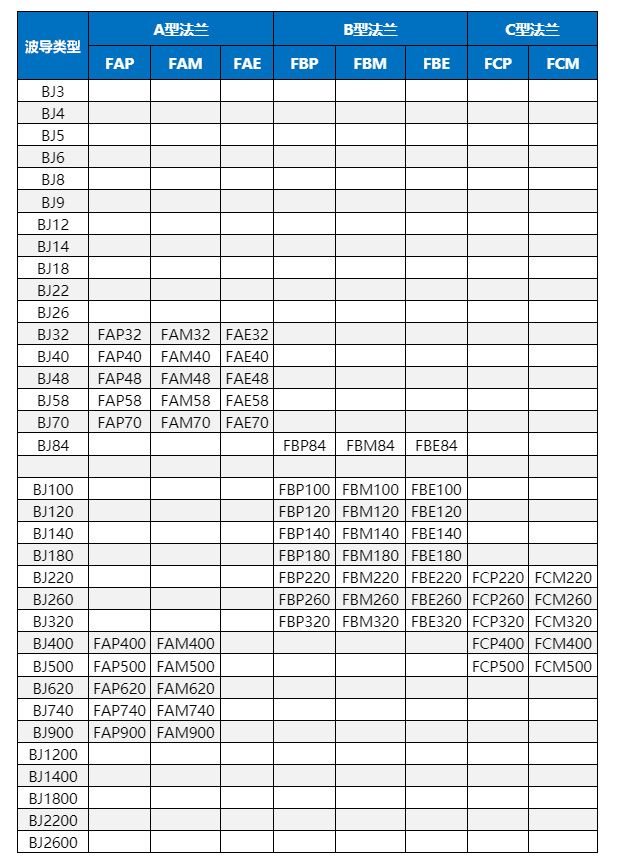

如同射頻同軸連接器一樣，常規的波導和法蘭也是全球標準化的，通過下面表格您可以查詢各種矩形波導對應的標準名稱和尺寸等信息。

BJ和WR對照

?2、波導同軸轉換器的應用

同樣，同軸線也是微波射頻工程中最常用的一種傳輸線，具有寬頻特性，可以從直流一直工作到毫米波波段，甚至更高。無論是在微波系統，還是微波元器件中，同軸傳輸線都得到了廣泛的應用。

同軸線和波導傳輸線這兩種傳輸線在大小尺寸和材質以及傳輸特性上有巨大的差異，但是由于其應用的廣泛性，射頻工程師經常會遇到需要將兩種傳輸線互連的場合，就需要同軸波導轉換器。

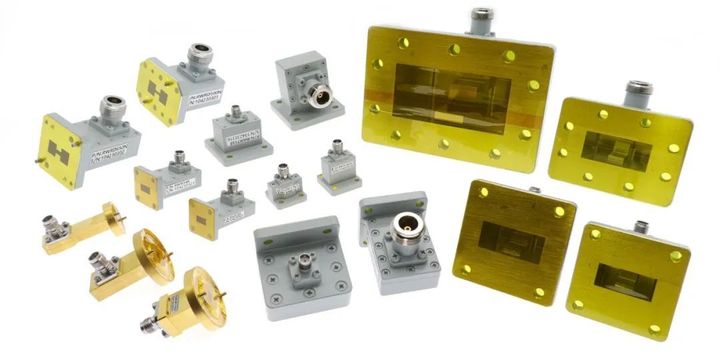

?圖4 波導同軸轉換器（來源rftop.com網站）

同軸波導轉換器是微波設備、微波測量、微波系統和工程中必不可少的器件，其轉換形式主要有以下幾種方式：小孔耦合、探針耦合、鰭線過渡轉換、脊波導轉換；其中同軸探針耦合是應用較廣泛的一種轉換方式。

波導同軸轉換器主要由第一轉換器、第二轉換器和法蘭組成，三個元件依次連接。通常有正交90°波導同軸轉換器和端接180°波導同軸轉換器。同軸波導轉換器具有頻帶寬、插損低、駐波小等特點。同軸線和波導各自傳輸時帶寬比較寬，相連后帶寬取決于同軸波導特性阻抗的匹配。在很多微波系統中都普遍用到了同軸波導轉換，例如：天線、發射機、接收機和載波終端設備等，可廣泛應用于衛星通信、雷達、無線通訊、工業微波、微波測試測量系統、醫用微波系統等。

3、波導同軸轉換器選型工具

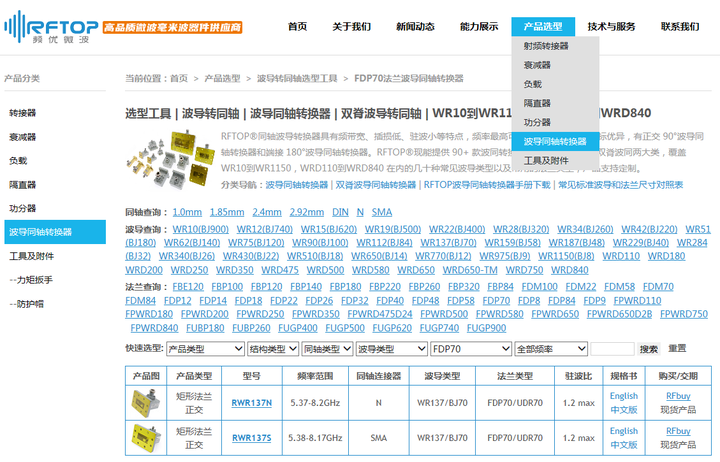

波導同軸轉換器種類繁多，您可以通過RFTOP®高效選型工具在線選型（https://product.rftop.com/WavetoCoax.html）。

RFTOP®波導同軸轉換器選型工具通過對核心參數的篩選實現對產品的快速選型，同時提供一對一PDF規格書下載，現貨庫存查詢及預計交期等服務。

RFTOP®網站（rftop.com）目前可以提供90多款波同轉換器，分為矩形波同和雙脊波同兩大類，覆蓋 WR10到WR1150，WRD110到WRD840 在內的幾十種常見波導類型以及常用的法蘭類型，頻率最高可達112GHz，有正交 90°和端接 180°兩種形狀可供選擇。產品波導和法蘭均符合國際標準，性能指標優異，同時支持定制。

?歡迎聯系我們的銷售工程師索取更多產品資料和信息，同時支持定制特殊應用的產品。
