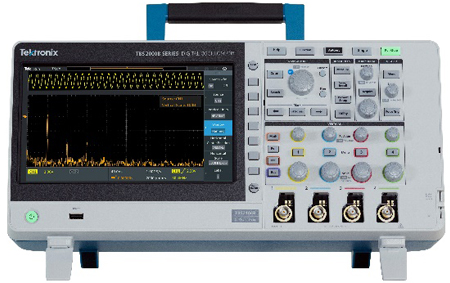

科技發展日新月異，工程師要求越來越強大的電子測試測量工具，幫助他們進行系統設計和調試。隨著全新TBS2000B系列示波器的發布，泰克首次將原屬于中端示波器的專利技術，如自研放大器（Amplifier）芯片和高性能模數轉換器（A/D Converter）芯片，創新地應用于入門級基礎示波器上，為下一代的主流示波器奠定了基礎，幫助工程師應對未來挑戰。

【一臺性能出色的基礎示波器是如何誕生和工作的】

在TBS2000B系列示波器的內部，有數百個高品質的精密部件協同高效工作，以確保工程師能看到真實、清晰的信號和波形變化細節。

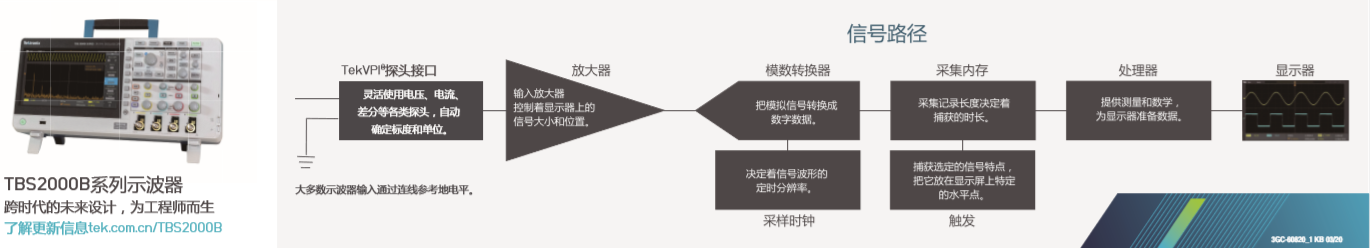

典型示波器的信號路徑相當復雜，因為信號必須通過各種元件（包括放大器、繼電器、濾波器、ADC 等），然后才能處理并顯示信號。TBS2000B的設計研發團隊重新構思了這條信號路徑，以便更緊密地整合實時信號的采集和處理，并能夠確保更低的輸入信號噪聲和更好的信號完整性。TBS2000B系列示波器的信號路徑框圖，顯示了從信號輸入到顯示波形之間發生了什么。

【TBS2000B設計亮點】

1、TekVPI探頭接口和主動式探頭支援

TekVPI探頭接口樹立了簡單易用的標準。TBS2000B系列示波器可以通過此探頭接口支援各種最新的無源、有源、電壓、電流和差分探頭，涵蓋更多的應用需求，滿足工程師現在及未來的測試需求。這些探頭由TekVPI 探頭接口供電，并通過接口與TBS2000B通訊。刻度因素和狀態咨詢（例如錯誤條件）將傳送至儀器進行處理和顯示。工程師不必再手動設定刻度因素、計算偏移量。

2、全新的信號輸入放大器ASIC和模數轉換器

1GHz帶寬以下的通用型的基礎示波器，比較容易用普通商業器件搭建出來，但性能良莠不齊。只有具備實力、追求卓越的廠商，會自己投入巨資、開發模擬前端芯片組，從而實現一臺性能優異的示波器所需要的性能指標。換言之，基礎示波器競爭的重心，已經演變為模擬前端芯片組的競爭。

泰克公司作為世界領先的示波器品牌，一直堅持創新，幫助工程師提供更方便，更快速和更準確的測試測量設備。泰克全新的TBS2000B系列示波器，采用專門設計的前置輸入放大器TEK026 ASIC（專用集成電路），實現精準測量。

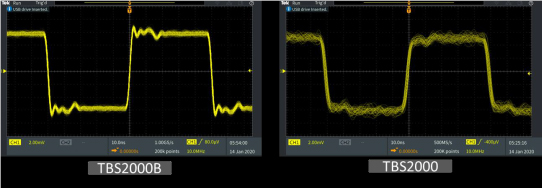

TEK026是一顆非常成熟的信號輸入放大器ASIC，之前被廣泛應用于泰克中端示波器如MDO3000/4000系列等明星產品上，性能和可靠性已被普遍認可。TEK026配合全新的A/D轉化器芯片，幫助TBS2000B系列示波器重新設計了硬件系統和信號路徑，實現了關鍵器件的高度集成和低功耗，以及200MHz帶寬和2GS/s高速實時采樣等核心性能指標，并確保比前代產品擁有更低的輸入信號噪聲和更優的信號完整性。

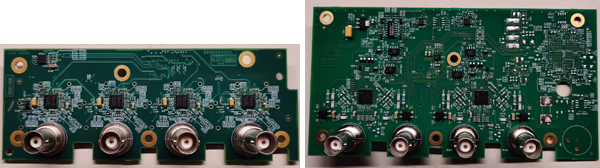

TBS2000B Front End Design                   TBS2000 Front End Design

3、清晰的波形顯示提供絕佳用戶體驗

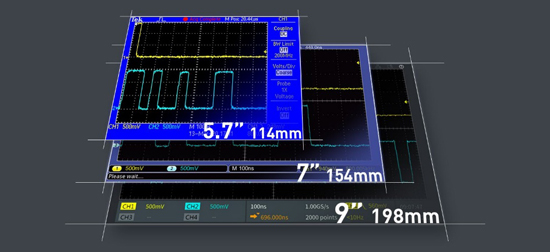

相比于泰克TBS1000系列的5.7寸屏幕，抑或TBS10000B系列的7寸屏幕，TBS2000B系列全新的9 寸WVGA 彩色顯示器，提供15 個水平網格的高清晰度，比傳統示波器多出50%的顯示面積，配合5M存儲深度，10,000wfm/s 的波形捕獲速率，幫助工程師方便、清晰地觀測到更多的波形細節。

了解更多TBS2000B系列示波器，https://www.tek.com.cn/oscilloscope/tbs2000B-basic-oscilloscope
