1.系統仿真原理圖

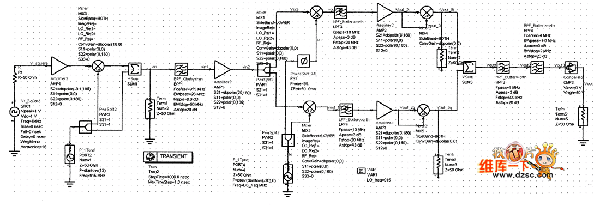

系統仿真原理圖如圖1所示。
圖1 系統射頻接口ADS仿真原理圖
2.射頻前端參數設置

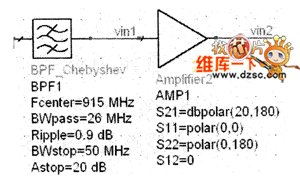

(1)最前端的RF帶通濾波器采用四階切比雪夫帶通濾波器(BPF_Chebyshev),中心頻率Fcenter=915MHz ,3dB帶寬為26MHz,截止帶寬為50MHz,期望能夠得到-20dB的帶外衰減。另外,通帶波紋為0.9dB,插入 損耗為2.6dB,如圖2示。
?。?)前端放大器LNA增益為20dB,故將Amplifier設置為S21=dbpolar(20,180)。
3.混頻器部分參數設置

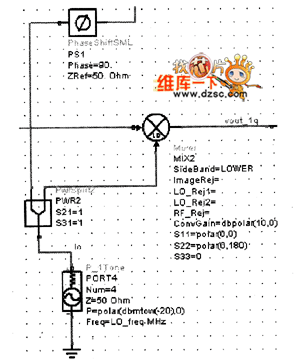

?。?)本振:在Sources-Freq Domain palette選一電壓源,圖2系統射頻前端參數設置由于接收機中頻 為0,故本振頻率應和輸入信號頻率一致,這里設為變量LO_freq,可以用VAR很方便地進行賦值,輸出電 壓功率設為-20dBm,如圖3所示。
(2)由于要將接收信號分為同相和正交兩路,所以本振信號也要分為兩路,一路直接和接收信號混頻, 一路先經移相器移相90°,再進入混頻器混頻,所以還要用到移相器和功率分配器,它們都可以從System -Passive palette中找到。
?。?)下變頻部分的混頻器選用SySTem-Amps & Mixerpalette中的behavioral Mixer,注意不要錯選成 Mixer2,因?yàn)樗怯脕磉M(jìn)行非線性分析的,而Mixer才是用來進行頻率轉換的。將混頻器的邊帶設為LOWER ,增益為10dB。
4.模擬基帶部分參數設置

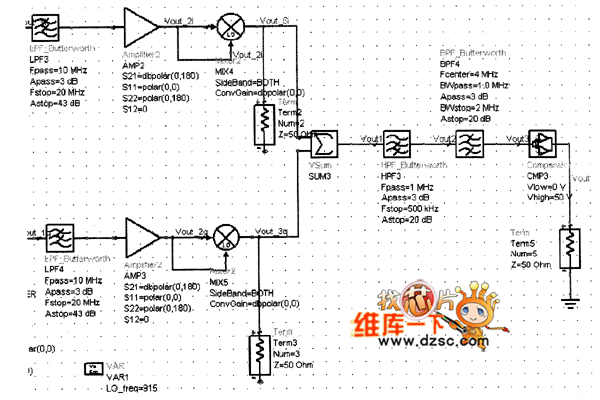

接下來的模擬基帶部分分為兩條支路,每條都由一個信道選擇低通濾波器、基帶放大器和自乘器級聯而 成,如圖4所示。信道選擇低通濾波器采用8階巴特沃斯濾波器,-3dB頻率轉折點為10MHz,止帶截點頻率 為20MHz,期望得到43dB的鄰道衰減。高通濾波器用于消除接收基帶信號的直流分量。基帶放大器的增益 由外接電阻可調。最后在基帶輸出端加入端口Term2和Term3。
圖2 系統射頻前端參數設置 圖3 混頻器部分參數設置
圖4 模擬基帶部分參數設置
