為了加快功率放大器的設計并降低網絡運營成本提高網絡質量，文中在詳細分析基站功率放大器技術要求的基礎上，主要論述了基站功率放大器的設計參數和仿真過程，提出了一種利用ADS 軟件進行功放仿真和設計的方法。利用該方法對中心頻率為1960MHz 基站功放的功率增益、功率附加效率、三階互調等參數進行了仿真和設計，同時和測試結果進行了比較。結果表明利用該方法設計基站功放是可行的。

1 引言

隨著功放技術、基帶處理技術與射頻拉遠等技術的重大突破，基站性能大幅度提高，現已經進入了新一代3G 基站時代。移動網絡在實際使用過程中，由于地形環境的影響很多基站并未達到預期的效果。為了改善網絡覆蓋，通常有三種方法：①添加基站，覆蓋盲區；②增設直放站，延伸并擴大原基站信號，以增強信號覆蓋；③在原有的網絡設備基礎上，通過提高基站的發射功率擴大覆蓋范圍。基站功放就是一種通過提升基站發射功率來優化網絡覆蓋的解決方案。加裝基站功放后，基站輸出功率、有效覆蓋面積增加，因此覆蓋一定區域的基站數量可以減少。

文中就是在這種背景要求下，以飛思卡爾半導體的LDMOS 晶體管- MRF6S19060N 為例，在ADS 環境下仿真設計了一個應用在1930 ~ 1990MHz 基站的功率放大器。基站功放屬于大信號放大器，輸入功率和可控衰減范圍大、三階交調抑制比要求高等都是基站功放設計的難點。文中針對以上問題提出了單雙音信號分別輸入的仿真方法并給出了設計步驟，最后和測試結果進行了比較。仿真結果與測試結果的一致性說明了仿真的有效性。

2 基站功率放大器的技術要求

作為優化網絡信號覆蓋的一種解決方案，基站功率放大器（加塔頂放大器） 具有較高的實用價值。

基站功放作為基站射頻信號的輸出必須保證其輸出信號滿足移動通信系統的技術規范對空中射頻信號的所有技術要求。主要有以下幾個方面的要求：

（1） 輸出功率。

輸出功率應符合通信系統基站發射功率等級要求。鑒于目前國內大部分GSM 系統基站輸出功率等級為5 級，且塔頂放大器能將噪聲系數改善6dB,因此基站功放一般也按6dB 增益提高，把以前5 級提高到3 級，這樣輸出功率也有一定的改善。

（2） 增益。

基站功率放大器的增益應能滿足不同基站功率等級需要，根據上行鏈路中塔頂放大器的增益進行調整，以達到上下行鏈路的平衡。一般要求大于6dB.

（3） 互調失真。

根據TS GSM05. 05 要求，GSM 系統單載波信號滿功率輸出時，IMD 小于- 26dBc, 用雙音測試法測試，當峰值包絡功率等于最大輸出功率時，IMD<- 26dBc.

（4） 雜散發射。

GSM 系統基站功率放大器的雜散發射按GSM05. 05 技術規范要求，應滿足：0. 9kHz ~1GHz 范圍內≤- 36dBm; 1GHz~ 12. 75GHz 范圍內≤- 30dBm. 因此，基站功率放大器必須具備一定的濾波功能，一方面濾除上行頻帶內的噪聲，另一方面抑制因功率放大器非線性而產生的諧波失真分量。

（5） 端口駐波。

基站功率放大器插入BTS 后，必須不影響原系統的匹配，一般要求功率放大器輸入、輸出端口駐波系數小于1. 2。

3 設計功放主要特性及仿真步驟

下面是主要仿真基站功放性能參數：

（1） 轉換功率增益G T : 當放大器的輸入阻抗和信號源的內阻共扼匹配時，信號源到放大器之間有最大的功率傳輸，此時有下式成立：

其中，PL 為負載吸收的功率，PA 為信號源的資用功率。用放大器的S 參數和反射系數可表示為：

而且功率增益也可直接用S 參數仿真結果得到。

（2） 功率附加效率（PAE） : 功率附加效率是指射頻輸出功率和輸入功率的差值與供給晶體管的直流功率之比：

其中，POU T 為射頻輸出功率，PIN 為射頻輸入功率，P INQ 為直流輸入功率。它既反應了直流功率轉化為射頻功率的能力，又反應了放大射頻功率的能力。

（3） 三階互調失真（IMD3） : 輸出功率的三階互調分量與基波分量之比，單位為dBc 時表示為：

同時還仿真了理想輸出功率和增益壓縮輸出功率與輸入功率的關系曲線。

在對功率放大器進行仿真之前，需要做的準備工作主要包括：確定仿真工具軟件、用于仿真的功放晶體管模型、采用的電路結構和設計方法等。主要仿真步驟為：①將晶體管模型庫導入到ADS 模型庫中； ②根據放大器的要求和晶體管特性確定靜態工作點；③ 進行功率放大器的電路設計，包括阻抗匹配、偏置電路和直流厄流等；④確定仿真類型和仿真參數以及ADS 環境下的所需的一些變量；⑤對所設計電路進行仿真，然后分析這些曲線并得出結論。

4 仿真實例

本次設計實例中采用了飛思卡爾公司的MRF6S19060N 晶體管測試板作為功率放大器，對本放大器的一些特性進行仿真，其頻率范圍為1930MHz~ 1990MHz, 工作電壓為DC28V, 輸出平均功率為12W（31. 08dBm） , 增益為16dB. 該晶體管是LDMOS 功率管，具有增益高、輸出功率大以及良好的線性度、較高的性價比和高可靠性等特點，非常適合用于設計基站功率放大器。

4. 1 靜態工作點的確定

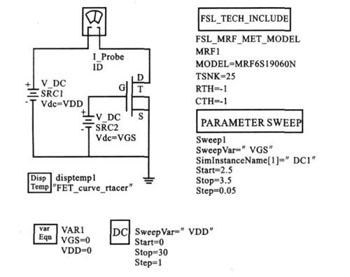

靜態工作點仿真主要是選擇放大器的工作狀態，確定靜態工作點。根據仿真步驟首先在ADS 中導入飛思卡爾的LDMOS 模型庫，并調出MRF6S19060N 模型。建立如圖1 所示的直流仿真電路圖。

圖1 確定靜態工作點電路圖
