要點：

1、雖然每個小組可以優化局部功耗，但單個團隊不可能創建出一個低功耗設計。反之，任何一個小組都可能摧毀這種努力。
2、功率估計是一種精確的科學。但是，只有當你擁有了一個完整設計和一組正確的矢量后，這種概念才為真。
3、對任何問題而言，處理器通常是能效最低的方法，但因為它們具備了功能多重性，一般可以用最小面積獲得實現。
4、電源分配網絡應能夠在不損及電壓完整性的情況下，維持負載。

過去十年來，功率已經成為一個關鍵的設計考慮，并在工程師設計與驗證系統方面帶來了一些巨大的挑戰。物理學不再提供免費便車。

功率是能量被消耗的速率，這在十年前還不是熱門，但今天已是一個重要的設計考量。系統的能耗會帶來熱量、耗盡電池、增加電能分配網絡的壓力，并且加大成本。移動計算的發展最先推動了對降低能耗的期望，但能耗的效應現在已遠遠超出這個范圍，可能在業界帶來一些最大的結構性變化。對于服務器農場、云計算、汽車、芯片，以及依賴于能源獲取的泛在式傳感器網絡，這都是一個關鍵性問題。

突然改變的原因是，物理學已把工藝技術帶到了90nm以下尺度。但是，隨著結點尺寸越來越小，電壓降低，從而造成功率的相應下降。通常，即使開發人員增加了更多功能，功率預算也會保持不變。在更小尺度下，電壓的縮放更加困難，無法維持。當電壓接近于閾值電壓時，開關時間就會增加。為補償這一問題，設計人員會降低閾值電壓，但這樣做顯著增加了泄漏電流和開關電流。

設計流程中的每個階段都對功耗有影響，從軟件架構到器件物理。雖然每個小組都可以做局部的功耗優化工作，但沒有一個團隊可以單獨創建出一個低功耗設計。反之，任何一個團隊都可能摧毀低功耗的努力。這種狀況就產生了一種對協同與交叉學科工具的新需求。功率問題不再止于芯片。它們遍及互連結構、電路板與系統設計、電源控制器等諸方面。當前的EDA工具并非按功率概念而建立，這意味著設計人員要采用改進型方法，而不是從頭開始的新方法。

物理原理的角色

一只芯片消耗的功率是開關（或動態）功率和無源（或泄漏）功率之和。功率的動態成分源于設計的容性負載。當某個線網從0轉換到1時，這個成分通過一個PMOS晶體管充電。從電源獲得的能量等于容性負載與電壓平方的乘積。系統將這個能量的一半存儲在電容中；另一半則耗散在晶體管上。對于從1至0的轉換，不會從電源獲得更多能量，但電荷要耗散在NMOS晶體管上。假設結點以頻率F變化，則動態功率為FCLVDD2，其中，CL是容性負載，VDD是電壓。雖然也存在其它形式的動態功率，但它們要小得多。

由于電壓是平方項，因此降低電壓有相當顯著的效果。不幸的是，性能也與電壓相關，因為增加電壓會增加柵極的驅動VGS-VT，其中VGS是柵源電壓，VT是閾值電壓。使用較陳舊的技術時，泄漏功率并不明顯。但隨著器件尺度的減小，很多區域中的泄漏變得更加顯著，包括柵極氧化物隧穿、亞閾值電壓、反偏結點、柵極導致的漏極泄漏，以及因熱載流子注入而產生的柵極電流等。

二氧化硅是常用的絕緣材料。在低厚度水平下， 電子可以隧穿它。這種關系是指數型的，意味著厚度減半，泄漏增至四倍，在晶體管尺度降到130nm以下之前，這還不是一個問題。用高k電介質代替二氧化硅可以提供相近的器件性能，獲得更厚的柵級絕緣體，從而降低了這個電流。

晶體管有一個柵源閾值電壓，低于這個電壓時，通過器件的亞閾值電流就會呈指數倍下降。當降低電源電壓以減少動態功耗時，閾值電壓也減小，從而使柵極電壓擺幅低于器件關斷的閾值。亞閾值傳導會隨柵極電壓呈指數式變化。

在擴散區和阱之間，或在阱與基材之間的一個反偏構造，會產生小的反偏結泄漏。在MOS晶體管漏極結上的高電場效應會產生柵極導致的漏極泄漏，這通常要用制造技術來處理。柵極電流泄漏的原因是短溝道器件的閾值電壓漂移，并與器件中的高電場有關。對這個效應的控制主要也是靠制造技術。

設計人員要在動態功耗和靜態功耗之間做一個折中。降低電壓會減小動態功耗，但增加了靜態功耗。我們來看一只手機內的典型芯片。當器件工作時，泄漏要占所消耗功率的大約10%；其它90%是動態功耗。但當手機處于待機模式時（可能占到總時間的90%），芯片中的動態功耗就很少。因此，盡量減小兩種功耗有著相同的重要性。

各種器件的功耗方面在持續地改進。例如，在相同頻率下，三星的28nm低功耗工藝比45nm低功耗工藝的動態功耗與待機功耗都減少了35%，與采用45nm低功耗的系統單芯片設計相比，28nm工藝在相同頻率下的動態功耗降低了60%。臺積電28nm高性能低功耗工藝的待機功耗要比其40nm低功耗工藝低40%以上。同時GlobalFoundries公司為其28nm結點提供了三種功率水平（圖1）。

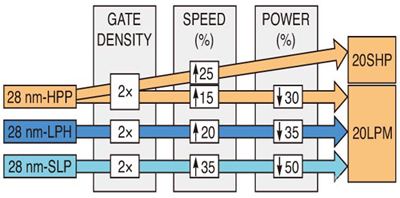

圖1，臺積電的28-HPL工藝待機功耗較40-LP工藝低40%以上。而Global Foundries則為其28nm結點提供了三種功率水平

摩爾定律繼續有效，芯片在每個器件中封裝了更多功能。據Open-Silicon的營銷總監Colin Baldwin稱，客戶可以用近似的單位成本和兩倍的性能，設計出下一代器件，雖然總功耗會增加，但單只器件的功耗是下降的。時鐘頻率是另外一個緩慢上漲的變量，但在很多市場上增速都慢于工藝。Open-Silicon發現，大多數用戶試圖在略微增加總體功耗的情況下，集成更多的功能。因此，要維持相同的總功耗，就要看設計流程的其它部分中可以節省的能耗。
