微帶巴倫設計與仿真

2014-03-20 來源:微波射頻網 字號:

在頻率較高的情況下(大于1GHz),LC巴倫由于電感,電容的寄生效應,自諧振頻率等影響,性能將變差,而在高頻上,用微帶線設計的巴倫在性能,尺寸上都比較理想,本文講解在較高頻率上如何設計微帶線巴倫并進行ADS仿真。

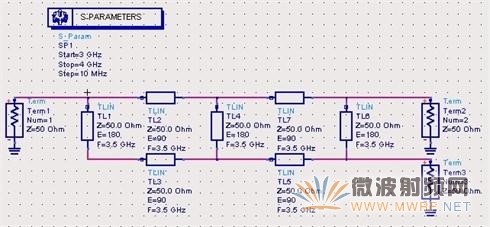

微帶巴倫的結果如下所示:

微帶巴倫設計與仿真

微帶線A的長度為0.5個波長,微帶線B的長度為0.25個波長,波長為在實際基板上的信號波長,需要考慮基板的介電常數

巴倫的性能和所用的節數有關系,節數越多,頻寬越寬,不過節數越多,尺寸也越大,上圖為4節微帶線巴倫。
下面分別用ADS對一節,兩節,三節微帶線巴倫進行仿真。

一節微帶線巴倫:

微帶巴倫設計與仿真

仿真結果:

微帶巴倫設計與仿真

仿真結果可見相位在很大頻寬內都保持180°正交,幅度在100MHz范圍內基本兩路平衡輸出保持一致,插損在0.5dB左右。

二節微帶線巴倫:

微帶巴倫設計與仿真

仿真結果:
微帶巴倫設計與仿真

仿真結果可見相位在很大頻寬內都保持180°正交,幅度在200MHz范圍內基本兩路平衡輸出保持一致,插損在0.5dB左右。

三節微帶線巴倫:

微帶巴倫設計與仿真

仿真結果:

微帶巴倫設計與仿真

仿真結果可見相位在很大頻寬內都保持180°正交,幅度在400MHz范圍內基本兩路平衡輸出保持一致,插損在0.5dB左右。

通過仿真發現巴倫節數越高,幅度平衡帶寬越大,不過節數對插損基本影響不大。

主題閱讀:微帶巴倫
