1、同軸線端口的設置

同軸線端口的設置比較常用，一般可以用HFSS中的waveport來設置。

Wave ports定義的表面一般為PEC，信號通過它進入和離開結構。它通常用在一些波導結構中，如波導，共面波導，同軸線等。Wave port一般設置在3D結構和邊界之間的PEC界面上，讓該結構和外部耦合。

利用HFSS設計一截至頻率為2G的同軸低通濾波器，圖1. (a)中給出了該濾波器的仿真模型，端口為同軸線，在端口設置中，只需選取同軸線的截面，畫一條由內導體指向外導體的積分線即可，如圖1.(b)所示，

(a)仿真模型

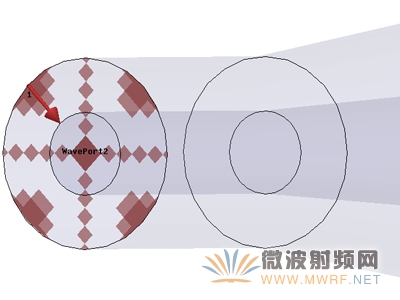

(b) 端口設置(局部放大圖)

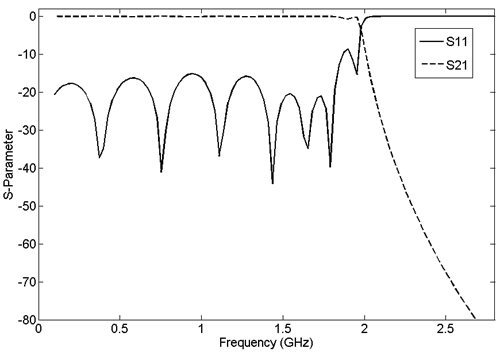

(c)仿真結果

圖1 同軸低通濾波器的端口設置及仿真結果

2、微帶線端口的設置

一般地，微帶結構的端口都用Lumped ports，Lumped ports 與傳統的Wave ports相似，但它可以在內部設置，且可以自定義阻抗值。Lumped ports直接在端口處計算S參數。下面給出兩個例子來說明Lumped port的設置。

(a)微帶CT濾波器

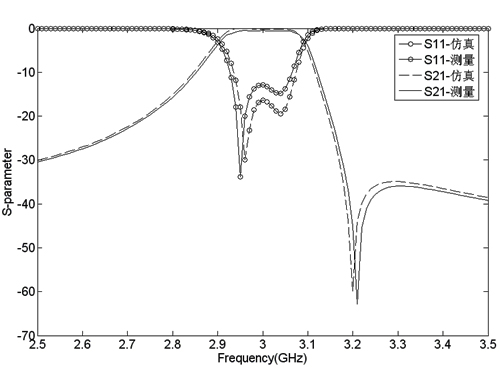

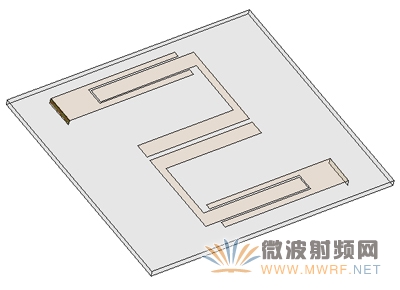

利用微帶開口環諧振器設計了一傳輸零點在高頻段的CT濾波器，中心頻率為3GHz，圖2.(a)給出了該濾波器的仿真模型，將連接饋線和接地面的矩形設置為端口，沿該矩形的軸線畫一條積分線即可，如圖2.（b）所示，其仿真和測試結果圖2.(c)所示，結果吻合良好。

(b)微帶雙頻濾波器

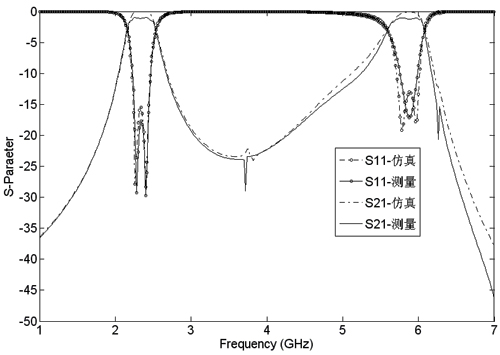

利用SIR設計了一雙頻濾波器，兩頻率分別在2.45GHz和5.8GHz，與上面CT濾波器端口設置方法一樣，圖3給出濾波器的模型、端口設置及仿真測試結果，測試結果與仿真結果吻合很好。

(a)仿真模型

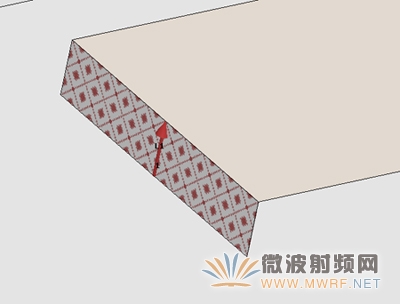

(b) 端口設置(局部放大圖)

(c)仿真及測試結果

圖2微帶CT濾波器的端口設置及仿真測試結果

(a)仿真模型

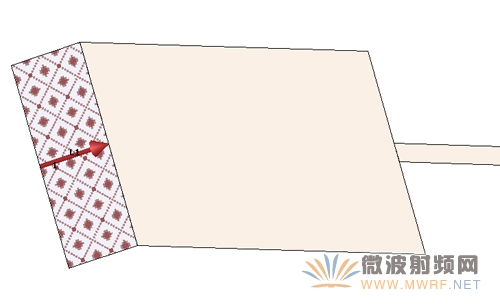

(b) 端口設置(局部放大圖)

(c)仿真及測試結果

圖3 微帶雙頻濾波器的端口設置及仿真測試結果

3、共面波導端口的設置

共面波導的端口選用Waveports，圖4(a)給出了共面波導端口的設置方法，定義一垂直于導帶的截面為端口，該截面尺寸的選取與共面波導的結構有關。

基于共面波導結構，我們設計了一帶陷波的超寬帶天線，其端口設置和仿真模型如圖4.b所示，圖4.(c)給出了仿真結果，在5.5GHz附近出現一陷波，且整個通帶內(3-10.6GHz,陷波)回波損耗都小于-10dB(陷波頻段除外)。

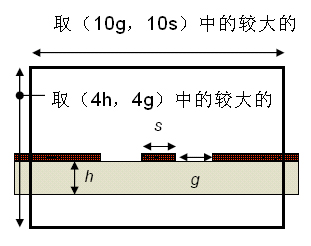

(a) 端口的定義方法

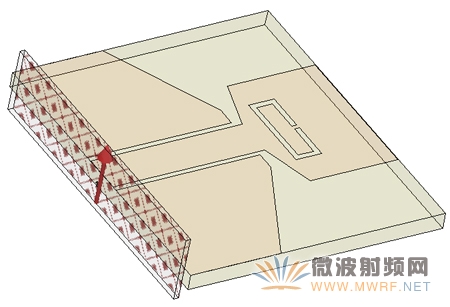

(b) 仿真模型

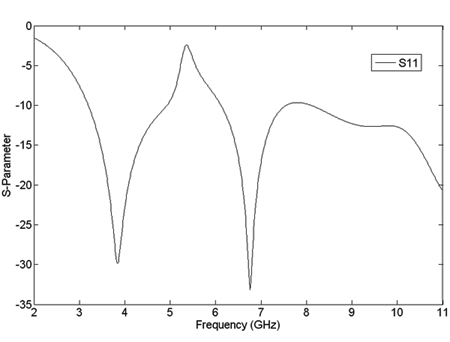

(c) 仿真結果

圖4 基于共面波導的超寬帶天線端口設置及仿真結果
