一、概述：

射頻/微波電路是雷達、導航、測控、制導、通信和電子對抗系統的重要組成部分，對系統的性能和可靠性有重要影響。隨著小型化要求和系統指標包括發射功率、接收靈敏度、工作帶寬、通道一致性的不斷提高，對射頻微波有源和無源電路提出了更高的要求，進一步加大了設計難度，主要體現在：

1)、技術指標高，設計調試量大；
2)、仿真計算量大，非線性交調與諧波分量增加；
3)、設計參數敏感度提高，對加工精度和參數準確度要求高；
4)、寄生效應突出，影響電路性能；
5)、與天線的協同設計與調試；
6)、發熱和溫升對電路性能的影響。

基于射頻/微波電路的這些特點，想要高效進行射頻/微波電路的設計，需要仿真軟件具備以下功能：

1)、具備強大的非線性電路設計仿真能力，能夠?qū)θ我舛嗟闹C波分量、多個晶體管、多級電路進行精確仿真，具備仿真整個收發鏈路，包括混頻、濾波、放大、倍頻、振蕩等的能力；
2)、能夠?qū)腚娐钒宀季€數據和層疊結構，能夠方便地改變電路板材料特性，研究不同電路板材料和布線方式對性能的影響，并與非線性電路結合，仿真電路布線后的性能并進行優化；
3)、具備版圖生成和版圖電磁場仿真能力，能夠仿真結構緊湊的射頻微波電路的版圖效應，提高電路設計與藩鎮的精度；
4)、具備精確、魯棒的三位電磁場仿真設計工具，仿真各類濾波器、功分器、波導等結構；
5)、能夠與我們?nèi)S結構電磁場工具進行協同設計仿真，準確有源和無源電路中的三維互連結構對電路性能的影響。

二、ANSYS基于HFSS的射頻/微波電路系統設計仿真平臺

基于射頻/微波電路系統設計所遇到的上述特點與挑戰，ANSYS基于HFSS高頻工具和Designer電路系統設計工具，可以實現從底層器件（有源電路、無源器件）到封裝再到組件/系統完全在同一環境下，動態鏈接協同仿真。

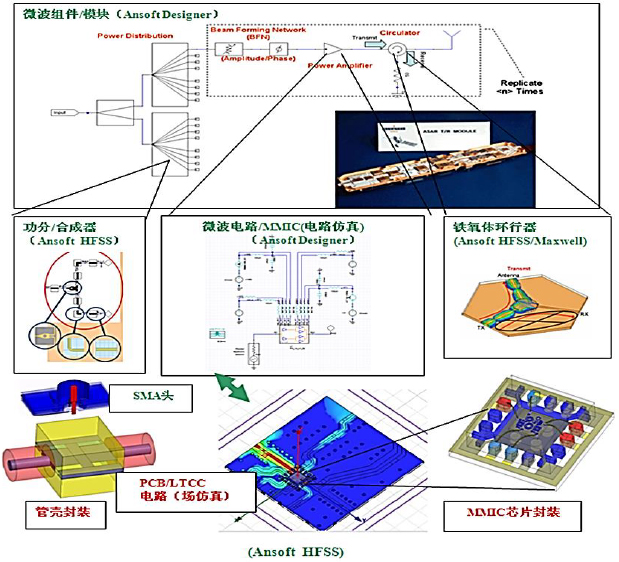

ANSYS基于HFSS的射頻/微波電路系統設計仿真平臺如下圖：

該平臺的應用特點如下：

1)、支持射頻微波無源系統設計；
2)、支持高性能固態功率放大器設計；
3)、支持LTCC 模塊設計；
4)、支持微波單片集成電路（MMIC）設計；
5)、支持與天線系統的協同設計。
