Maxwell如何對磁滯材料進行建模

2016-08-04 來源:ANSYS電磁場 作者:恩碩科技 字號:

問題描述

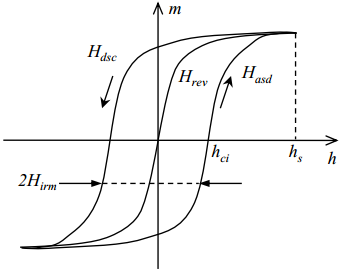

磁滯現象是鐵磁材料的固有屬性,電機、變壓器使用的硅鋼片屬于軟磁材料,剩磁與矯頑力都比較小,所以在電機設計過程中一般使用其平均磁化曲線,磁滯損耗包含在鐵耗中,根據斯坦梅茨方程擬合計算其鐵耗,這對電機、變壓器穩態運行影響較小,但是在特殊工況下,磁滯現象會產生不良影響或者利用其特性開發新的產品。針對鐵磁材料磁滯現象,在Maxwell V2014以及后續版本是如何處理材料建模的呢?

解決方案一

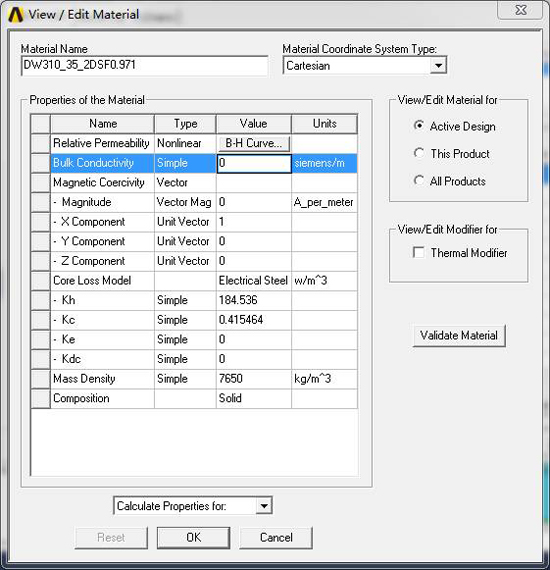

1.打開材料屬性卡,設置磁滯材料的屬性

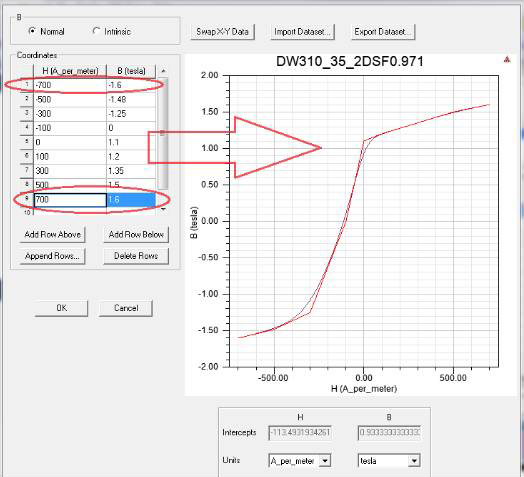

2.添加B-H曲線,此處需添加一條飽和的逐步增加/減小的磁滯回線

這里需要注意一點,磁化曲線中的第一點和最后一點必須互為鏡像,否則軟件會報錯。確認之后,矯頑力系數會自動生成

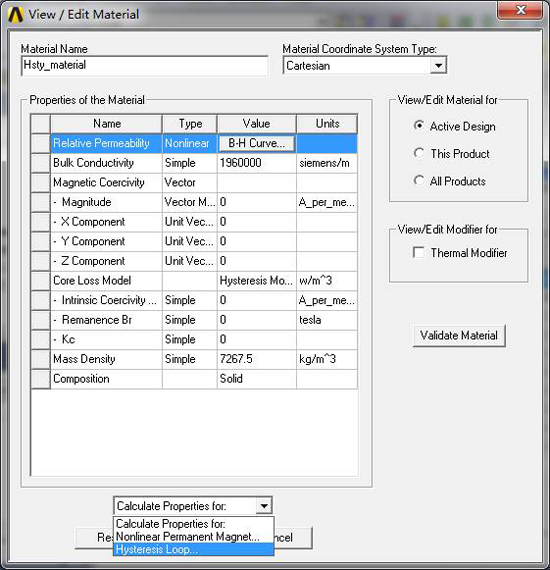

3.激活磁滯模型

解決方案二

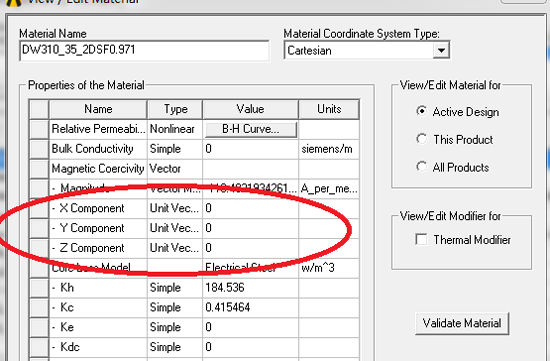

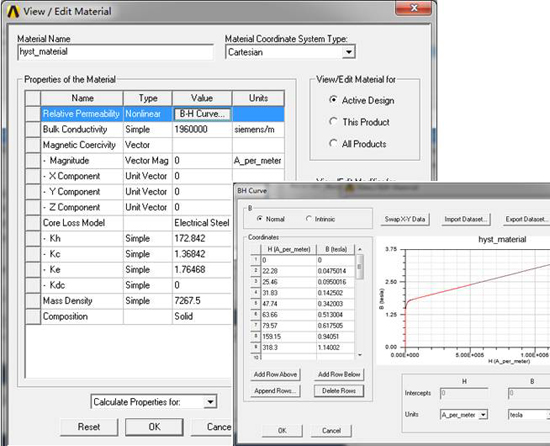

1.按常規方法輸入材料的平均磁化曲線,并設置X,Y,Z為0

2.Core Loss Model> Hysteresis Model

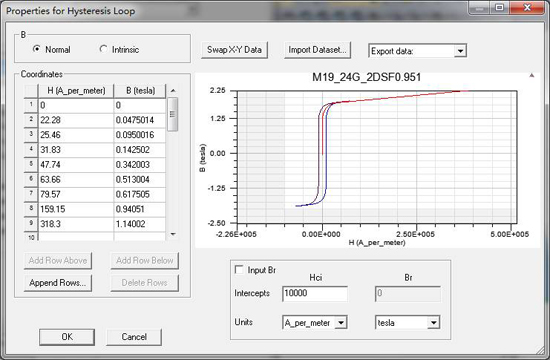

3.自動打開B-H曲線,輸入Hci參數

至此兩種磁滯材料建模方法介紹完畢。
