分支線耦合器,是一種90 度或正交混合耦合器,由于其制造工藝簡單且易于設計,被廣泛應用于各個行業。分支線耦合器是無源器件,常用于單天線發射器系統和I/Q(信號分配器/合路器)。讓我們了解一下這類耦合器的基本工作原理及一些重要的設計要素。
關于分支線耦合器
分支線耦合器被用于分配及合并功率。這類耦合器由兩個相位差為90 度的耦合端口組成。功率從一個輸入端口進入,然后被平均分配給兩個輸出端口。第四個端口為隔離端口。

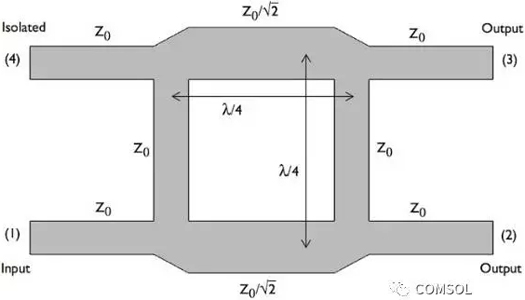

分支線耦合器幾何圖形。圖中,傳輸線是水平的,分支線是垂直的。
如上圖中的幾何圖形所示,分支線耦合器是對稱性的設計,這就意味著將任意端口作為輸入端口時,仍然要能實現相同頻率的功率輸出。在上圖所示的幾何圖形中,位于左下角的端口被選為輸入端口,我們可以互換輸入端口和隔離端口,也可以將圖中的幾何圖形水平翻轉,使兩個輸出端口位于左側,輸入端口和隔離端口位于右側。
在單天線發射器/接收器系統中,輸入端口(1)處設有一個發射器,端口(2)設有一個50 歐姆的終端,另一個輸出端口(3)處設有一根天線,隔離端口(4)處設有接收器。在這里,功率在正交相位中從發射器向天線移動,隨后天線向接收器發送一個返回信號。接收器與發射器互不影響。重要設計要素
為確保分支線耦合器功能正常,在設計過程中須遵循以下原則:
· 高隔離度○ 最大限度地提高隔離度,但需要注意的是,永遠無法達到100%
· 任意端口都可被設置為輸入端口、隔離端口或輸出端口,且依然能夠?qū)崿F(xiàn)相同的頻率輸出能力
○ 正交相位差(S 參數)
示例模型
如果您想設計一個精確的分支線耦合器,可以借助COMSOL Multiphysics 以及 “RF 模塊”來進行建模。為了幫助您入門,我們在網站的“案例下載”及“RF 模塊”的模型庫中提供了一個示例模型供您參考(可以在“無源器件”下找到)。
按照模型文件的說明進行操作,就可以計算出S 參數,同時還能估算出相差以確認其為90 度。您還可以分析工作頻率內,端口的匹配、隔離及耦合情況。

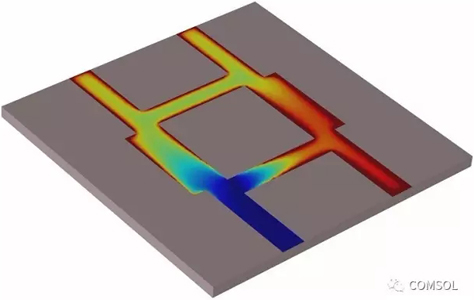

圖像顯示了輸入功率(紅色)被平均分配給兩個輸出端口(黃色)。隔離端口顯示為藍色。
