在EMI分析中的另一個重要參數是電纜的尺寸、導線及護套，這是因?yàn)?，?dāng)EMI成為關鍵因素時，電纜相當于天線或干擾的傳輸器，必須考慮其物理長度與屏蔽問題。

內部干擾是指系統內部高速數字線路對敏感模擬線路和其它數字線路的影響，或電源噪聲對模擬／數字線路的污染。內部干擾通常產生于數字和模擬電路之間，或驅動器與數字線路之間。

2.3、RFI特性分析

現實生活中的無線電發射源是極其豐富的，如無線電臺、電視臺、移動通信、計算機、電動機、電錘等等，數不勝數。所有這些電子活動都會影響電子系統的性能。無論RFI的強度和位置如何，電子系統對RFI必須有一個最低的抗擾度。在通信、無線電工程中，抗擾度定義為設備承受每單位RFI功率強度的敏感度。在大多數RFI分析中，用電場強度來描述RFI激勵，即

式中E為電場強度（V／m）；PT為發送功率（mW／cm²）。

從“干擾源—耦合途徑—接收器”的觀點出發，電場強度E是發射功率、天線增益和距離的函數，即

式中GA為天線增益；d為電路或系統距干擾源的距離。

由于模擬電路一般在高增益下運行，對RF場比數字電路更為敏感，因此，必須解決μV級和mV級信號的問題；對于數字電路，由于它具有較大的信號擺動和噪聲容限，所以對RF場的抑制力更強。RF場可通過電感／電容耦合產生噪聲電壓或噪聲電流。

3、無源元件在EMI／RFI環境中的特性

無源元件的合理使用可減小EMI／RFI對電路或系統的影響，對于設計者，應對抗干擾的主要工具--無源元件有足夠的了解，特別是它們的非理想作用。圖2給出了無源器件在電路中的非理想特性。

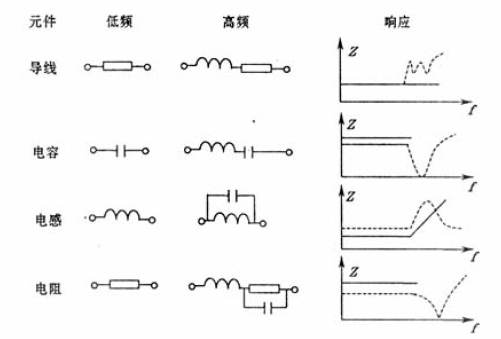

圖2、無源器件在電路中的非理想特性

可以看出，在很高頻率時，導線變成了反射線，電容變成了電感，電感變成了電容，電阻變成了共振電路。在低頻時，導線具有很低的電阻（＜0.0656Ω／m），但它的寄生電感約為0.079 nH／m，當頻率大于13 kHz時，就變成了電感，由于電感的不可控性，最終使其變成一根發射線。根據天線理論可知，無端接的傳輸線將變成一個具有增益的天線。

4、低通濾波器在抑制EMI／RFI中的應用

低通濾波器是一種很早就被人們采用的干擾凈化技術，對共模和差模噪聲有較強的抑制作用。圖3所示電路可用于防止模擬電路受EM場和RF場干擾。

圖3、模擬電路防止RFI的技術原理

可以看出，干擾的耦合途徑有信號輸入、信號輸出和電源供應三個點，所以采用0.1μF的高頻陶瓷電容對所有的電源供應端進行退耦；采用截止頻率高于信號帶寬10～100倍的低通濾波器對所有的信號線進行濾波。

對于低通濾波器，必須保證在預期的最高頻率段也是有效的，因?yàn)?，?shí)際的低通濾波器在高頻時會出現泄露現象，如圖4所示。這是由于寄生電容引起電感效率的損失，寄生電感引起電容效率的損失所造成的。對于低通濾波器（電感、電容組成），當輸入信號頻率比濾波器截止頻率高100～1000倍時，就發生泄露現象。為此，一般不采用一級低通濾波器，而是分為低頻帶、中頻帶和高頻帶且每個頻帶單獨設置濾波器，如圖5所示。

圖4、低通濾波器在100～1000f₃dB時的效率
