眾所周知手機在使用中會產生電磁輻射，怎樣觀察到這一現象呢?本制作可以演示手機發出的電磁波信號。把它放到手機附近，每當手機撥打電話，或者接聽電話的時候，它就會發出燈光和聲音信號，指示手機發射電磁波的狀況。通過這個小裝置，我們可以觀察到手機向外輻射電磁波的狀態，同時還可以做一些有趣的實驗，體驗和了解手機的電磁輻射現象。

電路原理

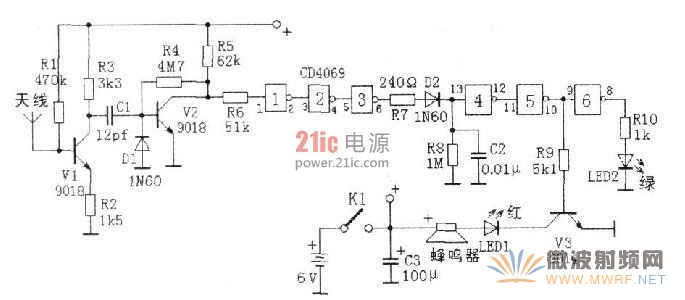

原理圖見下圖。電路由高放、檢波、整形、顯示4部分組成。GSM手機發射頻率為900MHz電磁波，經天線接收，信號首先通過Vl三極管9018組成的高頻放大電路放大，然后輸入到V2_極管9018組成的檢波電路檢波。檢波后得到了通訊信息編碼的脈沖信號。通過4069非門電路組成的整形電路，變成顯示脈沖信號，推動顯示電路，發出聲音和燈光演示信息。

1.高放電路

采用9000系列中工作頻率最高的9018三極管構成無調諧的高頻放大電路。為了有效地抑制較低頻段的高頻信號的干擾，電路采用了發射極直流反饋電路，并且不加交流旁路電容。這樣，這一級放大電路在獲得比較穩定的直流工作點的同時，對交流信號也有很強的負反饋功能，它的交流放大倍數很低。

但是對于900MHz的手機高頻信號，情況就不同了。我們知道，發射極和連接在它上面的反饋電阻R2對地來說有一個分布電容，這個電容的數量級對于手機高頻信號而言不容忽視;所以對于手機發出的電磁信號來說，這一級高頻放大的負反饋比較小，可以獲得比較大的放大倍數。高頻放大后的信號通過一個12pF的電容C1耦合到下一級檢波電路。

2.檢波電路

采用三極管檢波。用9018的基極在小電流下的非線性特性，把高頻信號中攜帶的脈沖信號取出來。本電路基極電阻R4為4.7MΩ，它兩端的電壓約為2.5V;基極的靜態工作電流為0.5uA。

這時三極管的集電極電流為40uA，通過負載電阻R5.可產生2.8V左右的電壓降，集電極對地電壓約為3.2V。當基極檢出信號，產生信號電流后，集電極電流上升，負載電阻上的電壓降增加，導致集電極對地電壓下降。檢波信號通過電阻輸出到4069整形電路。為了使檢波回路更穩定，同時也為了提高檢波效率，在基極并聯了一個倍壓檢波二極管D1。

3.整形電路

從檢波器輸出的信號波形為數字脈沖信號;它的特點是占空比很小，也就是脈沖比較窄;通過實驗檢測可知，GSM手機的通訊信號脈沖寬度大約在0.5毫秒，最短周期約為5毫秒;若干個這樣的脈沖信號組成一個脈沖信號組。

這樣的信號包含的能量較小，不能直接驅動顯示電路。我們通過整形電路，把它變成占空比較大的脈沖信號。

在常態下，由檢波三極管集電極輸出的信號電壓為3.2V。一旦電路接收到手機發射的電磁波信號，檢波級輸出的電壓就會下降到3V以下。這樣，非門輸出電壓就會翻轉。通過3級非門電路后，檢波信號通過限流電阻R7，整流二極管D2，加到由電阻R8和電容C2組成的RC電路上。通過調整RC電路的時間常數，每一個窄脈沖信號可變成脈寬約5毫秒的信號。這樣，檢波得到的窄脈沖信號組就變成了長度不等的寬脈沖信號。整形后的信號通過2級非門電路，輸出到顯示電路。

4.顯示電路

顯示電路由9014三極管組成直流放大電路，推動發光二極管和微型有源單音蜂鳴器。如果用3V的蜂鳴器，可在電路中串聯一個藍色發光二極管;如果用6V的，可在電路中串聯一個紅色發光二極管。

在顯示驅動電路最后一級非門，連接了一個綠色發光二極管;它的作用是電源開關指示燈。當沒有接到手機電磁輻射信號的時候，只有這個綠色燈亮;當接到手機電磁輻射信號的時候，綠色燈滅，紅色燈亮。

制作與實驗

1.采用面包板組裝

采用面包板要注意面包板質量對作品的影響。建議采用質地優良地面包板，它的效果要好于采用廉價的面包板;主要優點是插接金屬簧片彈性好，插接很方便;還有就是塑料板的高頻性能好。我們知道，面包板之間的電極存在著分布電容，這個電容的Q值關系的高頻電路的性能。

2.天線

900MHz的波長為33cm，四分之一波長為8.2cm;電路采用0.6mm硬芯銅導線做天線，天線長度在6～8cm之間。天線可以直接耦合，也可以通過一個電容耦合。如果通過電容，這個電容約為10pF。

3.實驗與調試

接通電源，電路的綠色燈亮;紅色燈不亮，蜂鳴器也不響;表示電路工作正常。把一款GSM手機放到旁邊，撥一個電話號碼(可以撥自己手機的號碼)，這時電路就會發出短促的嗚叫，同時燈光也會發出閃光。

接通電源后，如果紅燈亮，同時蜂鳴器也嗚叫，則電路工作不正常。這時應首先檢查檢波電路中三極管V2的集電極電壓。在電源電壓6V的情況下，該點電壓一般應在3.2V左右：這個電壓應大干二分之一的電源電壓。如果等于3V或者小于3V，則不正常，電路也無法工作。這時應檢查V2電路的情況。可通過調整基極電阻R4或者調整集電極負載電阻R5的阻值，使集電極電壓達到正常范圍。檢波輸出電壓是整形電路的輸入電壓;由于整形電路的4069非門的轉折電壓為電源電壓的二分之一處，所以這個電壓要高于3V.電路才能正常工作。這個電壓越接近3V，整個電路越靈敏;但同時穩定性則變差。所以為了保持電路的穩定性，電壓不宜低于3.2V(指6V電源電壓的情況下)。

4.靈敏度與抗干擾性的關系

本機的靈敏度是可以偵測到1米范圍以內的GSM手機通訊時發出的電磁輻射信號。在家庭使用主要的干擾源來自其它家用電器、市電線路。通過實驗，本機可以完全抗拒市電線路的干擾。對于各種電器，以節能燈的干擾最大，一般在距離節能燈50cm以外，本電路可免受干擾。本電路中，耦合電容C1采用12pF，這個電容過大電路工作會不穩定。

5.手機電磁輻射演示實驗

如果組裝成功，我們可以進行幾個實驗。首先是手機撥打電話實驗。我們播出一個電話后，可以逐漸增加或減小手機與天線的距離，最后得到本電路的靈敏度的一個判斷。一般地，這個電路可以偵測到手機的范圍為1～2米之內。

當然，這與撥打電話所在地的基站信號強度有關;如果信號比較強，則手機發射功率就會降低;反之則會增強。這會直接影響到對本機靈敏度的判斷。

另一方面，我們可以判斷一下手機在通訊的各個階段，其發射電磁波脈沖的大概情況。從燈光和聲音顯示可以判斷，在手機撥打電話的時候，發射的是幾束比較短促的電波。而當通話時，則發射出比較連貫的電波。

還有，我們把手機發在打開的電路旁邊，放置幾個小時，會觀察到一些過去我們不知道的一些現象。比如電路會偶爾發出幾聲嗚叫和閃動幾下燈光。

在絕大多數情況下，這不是其它電磁干擾，而是手機在與基站進行信息交換。

有興趣的讀者不妨自己進行這方面的實驗，找出一些有規律的現象。

此外還要說明的是，電路發出的鳴叫和燈光顯示狀態只是大致反映了手機電磁輻射的“輪廓”，而不是真實情況。這是為什么呢?因為電路采用了整流整形電路，把其原來的脈沖信號轉變成了脈沖的包絡信號。有興趣的讀者可以把接收到的信號通過錄音機保存到電腦里面，觀察它的波形。

6.不同制式手機的實驗

對于小靈通以及CDMA手機，我們也可以進行同樣的實驗。實驗結果告訴我們，比起全球通手機，小靈通手機電磁輻射微乎其微。只有將小靈通的天線與電路中的天線靠在一起，才可引起電路發出顯示信號。
