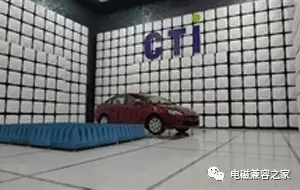

10米法半電波暗室

EMCT-10是按照10m測試距離設計的半電波暗室，主要由主暗室、控制室和功放室組成（可選擇傳導測試室），用于10m或者3m距離的輻射抗擾度測試和輻射發射的符合性測試。

EMCT-10是按照10m測試距離設計的半電波暗室，主要由主暗室、控制室和功放室組成（可選擇傳導測試室），用于10m或者3m距離的輻射抗擾度測試和輻射發射的符合性測試。10米法電波暗室是最具普及性的標準測試環境，主要是為了滿足大尺寸電子系統的測試需求以及一些電子產品的行業測試標準之要求，同時也可以進行3ｍ法的測試，靜區可擴大至5米甚至8米直徑或者更大，廣泛應用于IT產品，家用電器，醫療器械，汽車整車和零部件，大型軍工電子系統，工業電子系統，通信領域等電磁兼容測試。加配轉鼓系統等可以完成道路車輛的電磁兼容測試項目。

參考配置

•  典型屏蔽內尺寸：21m（長）×12m（寬）×9m（高）。
•  屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體、防腐多層板、屏蔽鋼板和標準屏蔽模塊，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。
•  標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為8以上的螺絲M10進行連接。
•  吸波結構：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能復合錐形截尖吸波材料ESSORB-VHY-30-NRL（可根據需要另行選擇）組成；地面可移動吸波材料由ESSORB-VHY-12-NRL和鐵氧體構成。吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。
•  屏蔽門：2m×2m或者3m×3m或更大等尺寸可選擇，也可根據需要進行特殊尺寸設計，
同時配置0.9m×2m員工通道門一個，類型為手動、半自動和全自動軌道；
•  波導窗：尺寸為600mm×600mm（帶法蘭），截至頻率為18GHz，可根據需要另行選擇；
•  嵌入式轉臺：直徑為4m，負重為3噸，也可根據需要另行定制其它類型的轉臺；
•  高架地板：負重為3噸/㎡設置為重載區，其它區域為１噸/㎡，高度一般為50cm；
•  濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波；
•  天線升降塔：升降達4m高，帶水平和垂直極化，可安裝各種類型的天線；
•  視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動；
•  語音系統：確保主暗室和功放室之間可以暢通對講；
•  火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定；
•  照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降；
•  升降平臺：便于大型被測物進出暗室，根據暗室門的尺寸定制自動升降平臺；
•  尾氣排氣系統：負責將車輛尾氣直接排放至暗室外，確保暗室內空氣清晰正常；
•  冷風系統：為了車輛或者其它高溫產品的正常測試，提供冷風強送系統一個；
•  轉鼓系統：為了滿足道路車輛的電磁兼容測試標準，可根據車輛類型定制轉鼓系統。

主要性能

•  輻射抗擾度測試：符合IEC/EN 61000-4-3等標準的要求。
•  輻射發射測試：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等標準要求。
•  靜區尺寸：4米直徑2米高度的圓柱體內（或者根據需要定制更大尺寸的靜區）
•  屏蔽效能：滿足標準EN50147-1或者更優
•  歸一化場地衰減（NSA）：在30MHz-1GHz內按CISPR16-1-4和ANSI C63.4標準滿足±3.5dB，±3.0dB，±2.5dB等可供選擇
•  場強均勻性（FU）：按IEC61000-4-3的要求進行測，在0～6dB內
•  場地電壓駐波比（sVSWR）在1GHz—18GHz范圍內按CISPR16-1-4標準不大于6dB
•  背景噪聲(Ambient Background Noise,稱ABN)：比CISPR22標準規定的限值低10dB

5米法半電波暗室

EMCT-5是按照5m測試距離設計的半電波暗室，主要由5米法主暗室、操作控制室和功放室組成（可選擇傳導測試室），用于3m距離的輻射抗擾度測試和5m或者3m距離的輻射發射的符合性測試。

EMCT-5是按照5m測試距離設計的半電波暗室，主要由5米法主暗室、操作控制室和功放室組成（可選擇傳導測試室），用于3m距離的輻射抗擾度測試和5m或者3m距離的輻射發射的符合性測試。5米法電波暗室主要是為了解決大尺寸電子產品的測試需求，在確保3ｍ法全部功能的基礎上，將靜區可擴大至3米直徑或者更大，可廣泛應用于IT產品，家用電器，醫療器械，汽車零部件，小型軍工電子產品，工業電子用品，通信領域等電磁兼容測試。加配特殊接口后可以進行特殊產品的測試，如水表，燃氣表，電能表等。

參考配置

•  典型屏蔽內尺寸：12m（長）×8m（寬）×6m（高）。
•  屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體、防腐多層板、屏蔽鋼板和標準屏蔽模塊，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。
•  標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為8以上的螺絲M10進行連接。
•  吸波結構：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能復合錐形截尖吸波材料ESSORB-VHY-18-NRL（可根據需要另行選擇）組成；地面可移動吸波材料由ESSORB-VHY-12-NRL和鐵氧體構成。吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。
•  屏蔽門：0.9m*2m.，1.2m×2m、1.5m×2、2m×2m等多種尺寸可選擇，也可根據需要進行特殊尺寸設計，類型包括手動，電動，氣動，以及全自動軌道門等可供選擇。
•  波導窗：標準尺寸為400mm×400mm（帶法蘭），截至頻率為18GHz，可根據實際需求另行設計（如尺寸為300mm×300mm或450mm×450mm，截止頻率到40GHz）。
•  嵌入式轉臺：直徑為3m，負重為2噸，也可根據需要另行定制。
•  高架地板：負重為2噸/㎡，高度一般為30cm,與轉臺的負重能力一致。
•  濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波。
•  天線升降塔：升降達4m高，帶水平和垂直極化，可安裝各種類型的天線。
•  視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動。
•  火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定。
•  照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降

主要性能

•  輻射抗擾度測試：符合IEC/EN 61000-4-3等標準的要求。
•  輻射發射測試：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等標準要求。
•  靜區尺寸：3米直徑2米高度的圓柱體內
•  屏蔽效能：滿足標準EN50147-1或者更優
•  歸一化場地衰減（NSA）：在30MHz-1GHz內按CISPR16-1-4和ANSI C63.4標準滿足±3.5dB，±3.0dB，±2.5dB等可供選擇
•  場強均勻性（FU）：按IEC61000-4-3的要求進行測，在0～6dB內
•  場地電壓駐波比（sVSWR）在1GHz—18GHz范圍內按CISPR16-1-4標準不大于6dB
•  背景噪聲(Ambient Background Noise,稱ABN)：比CISPR22標準規定的限值低10dB

3米法半電波暗室

EMCT-3是按照3m測試距離設計的半電波暗室，主要由3米法主暗室、操作控制室和功放室組成（可配置傳導測試室），用于3m距離的輻射抗擾度測試和輻射發射的符合性測試。完整的暗室系統可以覆蓋CISPR、EN、FCC、GB、GJB等多種標準，具備升級到全波暗室的能力。

EMCT-3是按照3m測試距離設計的半電波暗室，主要由3米法主暗室、操作控制室和功放室組成（可配置傳導測試室），用于3m距離的輻射抗擾度測試和輻射發射的符合性測試。完整的暗室系統可以覆蓋CISPR、EN、FCC、GB、GJB等多種標準，具備升級到全波暗室的能力?？蓮V泛應用于IT產品，家用電器，醫療器械，汽車零部件，小型軍工電子產品，工業電子用品，通信領域等電磁兼容測試。加配特殊接口后可以進行特殊產品的測試，如水表，燃氣表，電能表等。

主要性能

•  輻射抗擾度測試：符合IEC/EN 61000-4-3等標準的要求。
•  輻射發射測試：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等標準要求。
•  靜區尺寸：2米直徑2米高度的圓柱體內
•  屏蔽效能：滿足標準EN50147-1或者更優
•  歸一化場地衰減（NSA）：在30MHz-1GHz內按CISPR16-1-4和ANSI C63.4標準滿足±3.5dB，±3.0dB，±2.5dB等可供選擇
•  場強均勻性（FU）：按IEC61000-4-3的要求進行測，在0～6dB內
•  場地電壓駐波比（sVSWR）在1GHz—18GHz范圍內按CISPR16-1-4標準不大于6dB
•  背景噪聲(Ambient Background Noise,稱ABN)：比CISPR22標準規定的限值低10dB

參考配置

•  典型屏蔽內尺寸：9m（長）×6m（寬）×6m（高）。
•  屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體吸波材料、防腐多層板，屏蔽鋼板和標準屏蔽模塊，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。
•  標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為8以上的螺絲M10進行連接。
•  吸波材料：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能復合錐形截尖吸波材料ESSORB-VHY-18-NRL（可根據需要選擇型號）組成；地面可移動吸波材料由ESSORB-VHY-12-NRL和鐵氧體構成。吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。
•  屏蔽門：0.9m*2m.，1.2m×2m、1.5m×2、2m×2m等多種尺寸可選擇，也可根據需要進行特殊尺寸設計，類型包括手動，電動，氣動，以及全自動軌道門等可供選擇。
•  波導窗：標準尺寸為400mm×400mm（帶法蘭），截至頻率為18GHz，可根據實際需求另行設計（如尺寸為300mm×300mm或450mm×450mm，截止頻率到40GHz）。
•  嵌入式轉臺：直徑為2m，負重為1噸，也可根據需要另行定制。
•  高架地板：負重為1噸/㎡，高度一般為20cm 至30cm,與轉臺的負重能力一致。
•  濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波。
•  天線升降塔：升降達4m高，帶水平和垂直極化，可安裝各種類型的天線。
•  視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動。
•  火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定。
•  照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降
