詮鼎集團旗下振遠科技所代理的Semtech升特公司推出“通電即用”(power-and-go)的射頻(RF)平臺，由新款 SX1240 與SX1242 ISM頻段的 RF 發射器組成，只要采用這個完全整合的解決方案，設計人員便能使用一顆外接石英振蕩器和與網絡所需阻抗相匹配的天線，實現真正的資料入/RF出設計。

升特表示，這是一個易于使用的低功耗、高功能價格比的整合化射頻解決方案，可取代IR(紅外)和RF的離散設計，用于消費、車用、家庭/建筑自動化中的單向遙控?zé)o鑰匙進入(RKE)和遙控產品，以及有源RFID應用，如船運和資產跟蹤系統、專利監控系統和社區警報等。

新方案整合了一種“通電即用”模式，預先設置為使用434 MHz和868 MHz (SX1240) 或 345 MHz (SX1242)，不需要使用微控制器(MCU)，因而簡化了設計，減小了系統尺寸，并降低了成本。它們還可以采用各種低成本的天線技術，無需天線重新調整，進一步簡化了設計。SX1240與SX1242可以與升特公司的小功率SX1239 RF接收器配對使用，構成完整的射頻方案。所有三款元件均具有非常高的工作效率和低的睡眠模式耗電量，這就延長了電池壽命，使成為了小型水銀電池和能量獲取傳感器的理想方案。

SX1240發射器在418、434和868 MHz的免許可ISM頻段工作，采用高達100 kb/s的FSK與OOK調制格式。為了給設計提供更高的靈活性，SX1240提供了兩種應用模式。在“通電即用”模式下，無需使用MCU，只需簡單地設定控制接腳，就可以預先配置為一個434 MHz的OOK發射器，或一個868 MHz的FSK發射器。在“高階”模式下，SX1240可以與一顆MCU配合使用，通過一個雙線接口進行程式設計，供那些需要定制輸出功率、調制格式、工作頻道和其它通訊參數的設計使用。

SX1240可配置為+10dBm輸出功率，此時電流強度為 16.5 mA(典型)，或者0 dBm輸出功率，此時電流強度為9 mA(典型)，睡眠模式電流為500 nA(典型)，可見耗電超低，能夠延長電池壽命。鑒于SX1240耗電超低，非常適合極限電流為20 mA的水銀電池應用。SX1240與SX1239 RF接收器共用時，可獲得130 dBm的高鏈路預算，能采用非常小的天線，這就進一步減小了整個設計的尺寸。

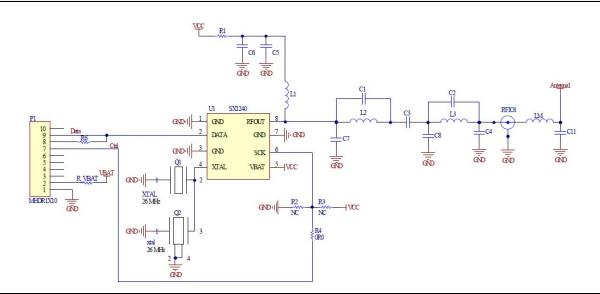

上圖為SX1240參考線路圖

SX1242發射器與SX1240特性相似，但是在345 MHz ISM頻段工作，采用最高10 kb/s的OOK調制格式。SX1242亦提供“通電即用”模式(預配置為345 MHz的無微控制器式運行)和“高階”模式，+12dBm輸出功率時電流強度為22 mA(典型)，睡眠模式時電流為500 nA(典型)，可見耗電超低，與SX1239 RF接收器聯合使用，可提供132 dBm的高鏈路預算。

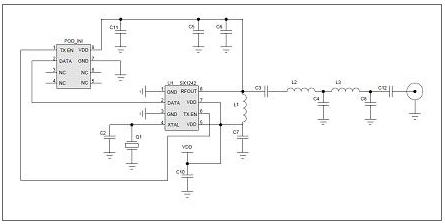

上圖為SX1242參考線路圖

SX1240與SX1242發射器均可與升特公司的SX1239 RF發射器配對使用。SX1239可以在較寬的頻率范圍內工作，包括345 MHz、418 MHz、434 MHz、868 MHz和915 MHz ISM頻段，并使用FSK、GFSK、MSK、GMSK和OOK調制格式。SX1239可在1.8V～3.6V工作電壓下提供穩定的RF性能。另外，高線性接收器鏈和高階數字通道濾波器消除外部SAW濾波器的需求，因而降低了周邊元件的成本，而且，仍能滿足ETSI和FCC的監管要求。

該接收器還整合了VCO振蕩器、PLL環路濾波器以及一個RF開關，進一步降低了總材料費用。SX1239與升特公司的SX1231和SX1233收發器保持軟硬件相容，因此易于移植到雙向的遙控?zé)o鑰匙進入和遙控應用。

SX1240、SX1242和SX1239通過了全球監管標準的認證， SX1240和SX1242采用小型的8針SOIC封裝，SX1239則采用24接腳的QFN封裝。
