程序開始后，先進行初始化，然后等待控制命令，即按下所需的溫度采集節點號，然后調用人工控制程序，進行相應的通道切換，同時接收采集數據并調用LCD顯示程序將其顯示，并將數據及時發送給中央單元，設計流程如圖5所示。

圖5 主程序設計流程

3.2 溫度采集

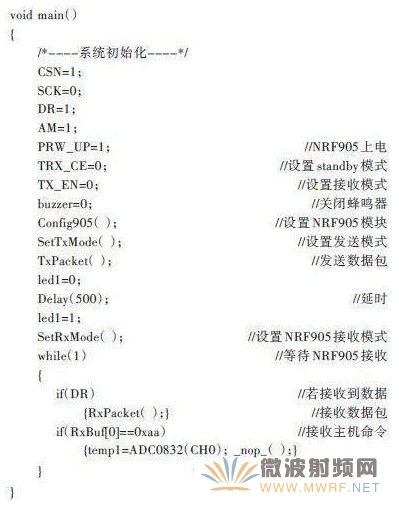

溫度采集可分為系統初始化、等待NRF905接收和接收主機命令三部分。結合硬件設計，接收主機命令時，應采用通道0(CH0)來進行溫度采集，具體程序如下：

3.3 NRF905無線通信

NRF905無線通信分為發送和接收兩部分，以數據發送為例進行分析。NRF905數據發送可以分為確定數據和地址、確定發送模式、數據發送和發送完成四步。

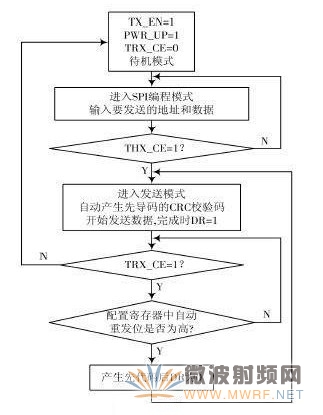

當有數據提出發送請求時，從機地址和待發送的數據按時序經SPI接口傳送給NRF905，SPI接口的速率由器件引腳配置信息決定。同時，TRX_CE和TX_EN被置成高電平，激發NRF905的ShockBurstTM發送模式[6]，數據由NRF905 不斷發送，直至TRX_CE 被置低。TRX_CE 被置低后，數據發送過程完成，系統自動進入待機模式等待下次數據請求，具體設計流程如圖6所示。

圖6 NRF905發送程序流程圖

4、數據實測

數據測量時為了驗證設計效果，選擇了五種不同溫度環境，首先在實驗室搭建了溫度采集硬件電路，接著用KeiluVision4軟件編程和編譯得到[.hex]文件，最后用STC_ISP_V483軟件對芯片進行燒寫。把實驗電路和蘇州領航測控技術有限公司生產的SHWD-T486型無線多點溫度計測量的溫度值作對比，由表1數據可知有兩組值和SHWD-T486型測量數據一樣，剩余三組數據的相對測量精度也都在0.18%以下，測量精度較高，且受環境影響較小。

5、結語

本文提出了一種基于NRF905 的無線溫度采集系統的設計方案。先對方案中的溫度采集系統的總體設計進行了介紹，同時對系統的硬件設計進行了分析，并重點對溫度采集系統的軟件進行設計，編程采用C語言，主要分為主程序、溫度采集和NRF905 無線通信三部分。設計的溫度采集系統與采用傳統設計方法相比具有測量精度高、受環境影響小、成本低等優點，在工業生產過程中具有實際應用和推廣價值。
