激光直接成型（LDS）技術是由LPKF公司開發的專利技術，為生產手機天線提供了高柔性，給產品三維立體設計提供了極大靈活性。

LPKF-LDS技術使用激光在復雜三維部件表面上照射成型天線電路，這些三維部件是采用LDS樹脂注塑成型的。該項技術的主要優勢包括，效率極高，為快速變更產品設計提供了極高的靈活性，并且提供在三維部件表面成型天線電路的方法。LPKF相信，LPKF-LDS技術在電子和塑料產業的其它領域，例如汽車、醫療和安全技術領域也將得到廣泛使用。

一．Molex定制類LDS天線

LPKF-LDS技術超越了傳統天線制造技術，如柔性電路板天線和金屬片天線在物理上和經濟上受到的局限。LDS技術將成為手機天線制造商今后選用的標準生產技術。從部件注塑到激光成型，再到金屬化的全部生產過程都位于一個企業之內。在過去時間，Molex穩步擴大了采用LDS技術的生產產能，并將進一步擴大產能，因為LDS技術的應用前景越來越廣闊。”

Molex在設計、開發和生產無線和移動應用的定制天線和組件方面處于全球領先地位，尤其是通過LDS和兩桿技術生產的3D天線，專門從事進行客戶定制設計，著重于小型多頻帶天線（包括五頻和4GLTE）和輔助天線（NFC、內部FM、BT/GPS、WLAN）。

Molex的激光直接成型(LDS)技術為生產天線產品提供靈活性和自由的幾何三維設計，遠遠超出以前通常使用的軟天線技術，這種技術只允許最多2.5維的天線發射器設計。使用三維激光系統的LDS技術可以將天線設計的CAD數據傳輸至模型天線承載器上，或者直接傳輸至設備結構上。采用后續的噴漆工藝還可以對天線表面進行裝飾。

一體化制造：Molex 通過“同一屋檐下”制造方式提供完整的一體化制造服務，包括所有天線組件的子流程。這提供更高的生產效率和質量控制。內部功能包括：
單桿、雙桿和金屬嵌件成型
LDS 和雙桿塑料電鍍
SMT 焊接
金屬天線發射器的沖壓和電鍍
軟天線組件
天線的2 級裝飾噴漆
RF 和音頻測試

二．Molex 標準產品---2.4千兆赫表面安裝設備(SMD) 地面天線

作為最小的地面天線，Molex 的2.4千兆赫SMD天線不要求離地凈高，并能夠極大地節約印刷電路板基板面。

借助于激光直接成型(LDS) 技術的能量與精度而研制的Molex的2.4千兆赫SMD地面天線是市場上最小的地面模制互連設備(MID)。輕型模制互連設備(MID) 芯片天線僅重0.03克，可用于基于Bluetooth*、Wi-Fi**、ZIGBEE以及其他無線標準的便攜式電子設備中。此類設備包括平板電腦、耳機、智能儀表以及其他產品。此款天線的尺寸僅為3.00毫米×3.00毫米×4.00毫米且僅占用PCB的一側，它可以保持PCB的接地層完好無損并將PCB的另一側空間預留出來以供安裝其他組件，從而能夠為電路板制造商極大地節約印刷電路板基板面。

此款單極天線具有全方位射頻圖，僅需在PCB上進行簡單的帶線匹配即可，無需離散組件。此款產品可完全兼容SMD與回流進程，并且在未連接電纜的情況下還可作為單獨設備使用。除具有良好的熱特性外，天線的LCP主體比陶瓷主體所具有的機械耐脅變性更高。

2.4千兆赫表面安裝設備(SMD) 地面天線

47948 2.4千兆赫SMD地面天線

特性和優點

• 使用此款微型天線可在PCB的兩面節約寶貴的印刷電路板基板面
• 不必拆除所需天線下方的接地層
• 應用激光直接成型(LDS) 技術可獲得始終如一的天線射頻性能-該項技術以出色的精度、性能以及可重復性而著稱
• 采用的高溫底座材料與金屬鍍層技術可令天線承受回流溫度-標準SMT工藝的理想狀態
• 本產品不含鹵素，且滿足RoHS規定

產品特點

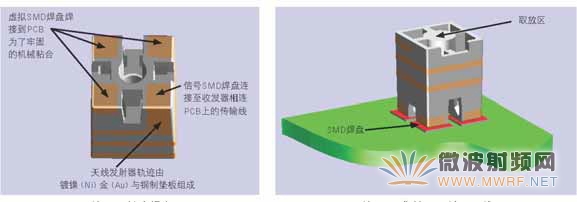

在左下圖中，顯示了四個SMD焊盤。與PCB相連的三個虛擬焊盤可形成

SMD鍍金焊盤中所示為2.4千兆赫SMD地面天線座2.4千兆赫SMD地面天線圖中所示為安裝于PCB上

射頻性能

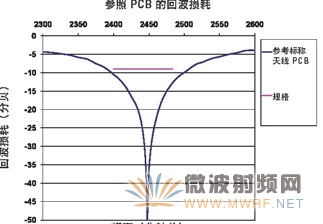

圖片1：回波損耗(S11)在基準板上測量的射頻性能

圖片2：總效率（包括失配損耗）在基準板上測量的射頻性能

圖片3a：面積為100毫米×40毫米

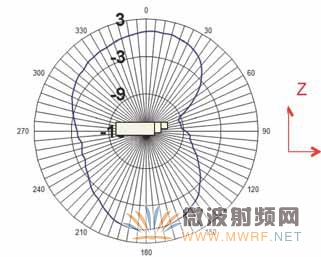

圖片3b：X-Y 平面上的輻射且背面全接地的基準板上的天線圖解顯示出在

圖片3c：X-Z 平面上的輻射

圖片3d：Z-Y平面上的輻射圖解顯示出在基準板上測量的組合偏振

應用

• 電訊應用
- 藍牙設備
- 耳機
- 筆記本電腦與上網本
- 智能手機
- 平板電腦
- WiFi 設備
- 無線LAN (WLAN)
- IEEE 802.11b/g/n 設備
• 工業應用
- 機器對機器(M2M) 通信
- 智能儀表
- 照明控制
- ZigBee IEEE 802.15.4 設備
- 2.4千兆赫工業、科學與醫療(ISM) 波段系統與無線設備
• 消費性電子產品(CE) 應用
- 相機
- 移動游戲設備
- 個人導航設備
- 無線網絡電視和音頻
• 汽車應用
- 藍牙設備
- 信息娛樂系統
• 醫療應用
- 遠距離醫學與遠程醫療設備

隨著國內市場的發展和技術的要求，尤其在移動數碼的市場上，LDS天線產品獲得越來越多的重視。而莫仕也把國內市場作為一個重點對象進行支持和服務。樺通電子作為莫仕的授權代理商，已經成為LDS天下推廣的排頭兵。我們在魅族手機上已經獲得成功，而其他國內手機品牌的推廣也在有條不紊地進行。
