隨著電子信息科技的飛速發展，電磁波的應用越來越廣泛。環境中充斥的電磁波不僅會干擾電磁控制系統導致設備故障，還會損害人類的身心健康。因此，研發擁有電磁波吸收能力的吸波材料具有十分重要的意義。此外，在軍事隱身科技中的應用價值也極大地促進了對吸波材料的研究。近十年來，我國在吸波材料領域的研究碩果累累。本文主要通過簡介10篇國內發表的高水平論文，為大家報道我國在吸波材料領域中取得的主要進展。

通過Web of Science檢索我國1999-2016年間在材料科學領域中吸波材料方面的ESI高被引文章有19篇，其中被引次數前十名的文章有3篇來自JOURNAL OF MATERIALS CHEMISTRY A，2篇來自ACS APPLIED MATERIALS & INTERFACES，1篇來自ADVANCED MATERIALS ，1篇來自CHEMISTRY OF MATERIALS，1篇來自CARBON，1篇來自JOURNAL OF MATERIALS CHEMISTRY C，1篇來自JOURNAL OF PHYSICAL CHEMISTRY C，下面分別予以簡單介紹。

1、樹枝狀多層次鐵基材料的電磁波吸收性能

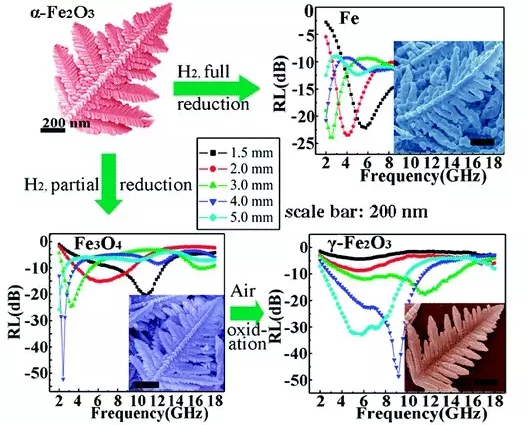

圖1、樹枝狀多層次鐵基材料及其吸波性能曲線

文章簡介：北京師范大學與北京理工大學和美國特拉華州立大學等高校合作，通過氧化還原等方法實現了從alpha-Fe₂O₃到Fe、Fe₃O₄ 和gama- Fe₂O₃的相轉變。轉變后的鐵基材料仍具有Alpha- Fe₂O₃的樹枝狀結構，且擁有優異的電磁波吸收性能。

通訊作者及其簡介：孫根班，北京師范大學化學學院副教授。

CHEMISTRY OF MATERIALS 第23卷1587-1593頁 被引頻次：257

文獻鏈接：Hierarchical Dendrite-Like Magnetic Materials of Fe₃O₄, γ- Fe₂O₃, and Fe with High Performance of Microwave Absorption

2、二相與三相異質結構對電磁波吸收的影響

圖2、二相與三相異質結構示意圖

文章簡介：在碳納米管（CNT）表面/內部引入第二相、構造異質結構的方法常被用來提高材料對電磁波的介電損耗和磁損耗能力。北京理工大學曹茂盛教授（通訊作者）構造了Fe₃O₄/多壁碳納米管（MWCNT）二相異質結構和聚苯胺（PANI）/ Fe₃O₄/MWCNT三相異質結構并比較了二者電磁波吸收性能的差異，使對異質結和吸波性能之間的關系的認識更加深入。

通訊作者及其簡介：曹茂盛，中國顆粒學會理事，北京理工大學材料科學與工程學院教授、博士生導師。1977年7月-1979年7月，齊齊哈爾市教育局工人。1983年7月-1995年10月，齊齊哈爾大學助教、講師、副教授、教研室副主任。1995年11月，哈爾濱工程大學特殊引進人才；1996年5月晉升教授；1998年10月，被授予中國船舶工業總公司優秀中青年專家，擔任材料科學與工程系主任；2001年4月，被評為博士生導師。2003年9月，北京理工大學引進人才（第二層次），現任材料科學與工程學院教授、博士生導師。從事低維材料吸波、透波、壓電等功能材料結構與性能研究、先進電磁功能材料設計、制備及其性能表征等方面的基礎研究。完成國家自然科學基金課題、國防973專題、科技部863課題、國防基礎科研課題、預研課題等20多項。

ACS APPLIED MATERIALS & INTERFACES 第4卷6949-6956頁 被引頻次：158

文獻鏈接：Ferroferric Oxide/Multiwalled Carbon Nanotube vs Polyaniline/Ferroferric Oxide/Multiwalled Carbon Nanotube Multiheterostructures for Highly Effective Microwave Absorption

3、層狀磁性石墨烯的電磁波吸收性能

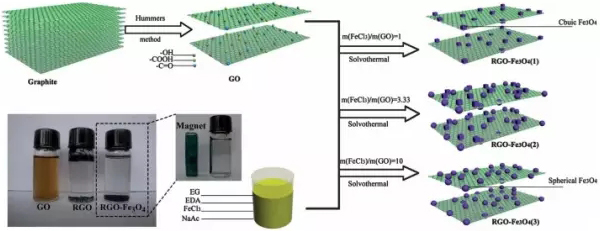

圖3、溶劑熱法合成磁性石墨烯

文章簡介：石墨烯因其高介電損耗特性可被作為電磁波吸收劑來使用，然而缺乏磁性及磁損耗能力這一缺點卻限制了其應用。南京航空航天大學何建平教授（通訊作者）采用了較為簡便的溶劑熱法將磁性Fe₃O₄鍵合在石墨烯表面，合成除了層狀磁性石墨烯。Fe₃O₄的引入不僅改善了阻抗匹配，還增加了磁損耗能力，使得電磁波吸收能力大幅度提高。

通訊作者及其簡介：何建平，南京航空航天大學材料科學與技術學院，教授，博士生導師。

JOURNAL OF MATERIALS CHEMISTRY C 第1卷765-777頁 被引頻次：145

文獻鏈接：Laminated magnetic graphene with enhanced electromagnetic wave absorption properties

4、溫度對碳納米管/二氧化硅復合材料微波損耗行為的影響

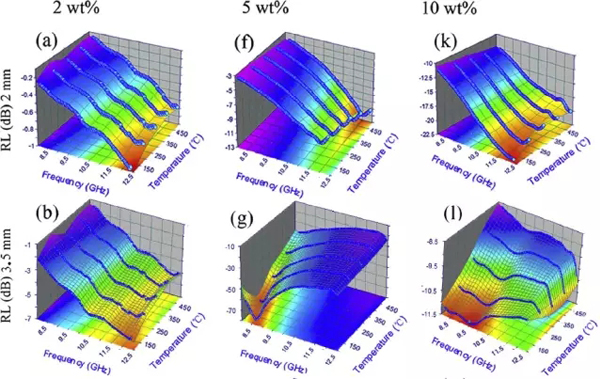

圖4、不同厚度下溫度及填料含量對微波吸收性能的影響

文章簡介：北京理工大學曹茂盛教授（通訊作者）團隊制備了多壁碳納米管（MWCNT）/二氧化硅（SiO₂）復合材料，并研究了X波段（8.2-12.4GHz）內，溫度（100-500℃）對材料介電及微波損耗行為的影響。結果表明：MWCNT含量和溫度通過改變電子傳遞及電導率而影響材料的電磁波傳輸和損耗能力。此文不僅為設計微波損耗材料提供了一個技術方向，也表明了CNT基復合材料在微波損耗材料方面具有極大應用價值。

通訊作者及其簡介：曹茂盛，中國顆粒學會理事，北京理工大學材料科學與工程學院教授、博士生導師。從事低維材料吸波、透波、壓電等功能材料結構與性能研究、先進電磁功能材料設計、制備及其性能表征等方面的基礎研究。

CARBON 第65卷124-139頁 被引頻次：109

文獻鏈接：Temperature dependent microwave attenuation behavior for carbon-nanotube/silica composites

5.NiFe₂O₄納米棒-石墨烯復合材料的微波吸收性能

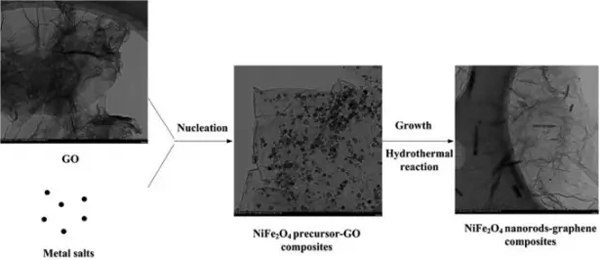

圖5、一步法制備NiFe₂O₄納米棒-石墨烯復合材料的電鏡照片

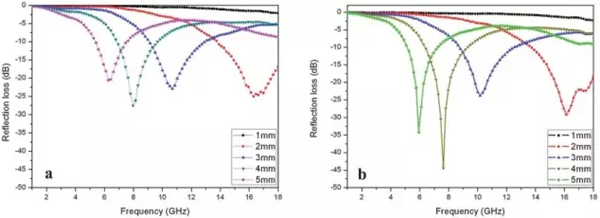

圖6、NiFe₂O₄納米顆粒-石墨烯復合材料（a）和NiFe₂O₄納米棒-石墨烯復合材料（b）的吸波性能

文章簡介：北京理工大學趙蕓（通訊作者）采用較為簡便的一步水熱法合成了NiFe₂O₄納米棒-石墨烯復合材料，并研究了其吸波性能。該材料的磁飽和強度和矯頑力分別為22.5 emu g-1 和48.67 Oe。與NiFe₂O₄納米顆粒-石墨烯復合材料相比，NiFe₂O₄納米棒-石墨烯復合材料具有更優異的微波吸收性能。當厚度為2mm時，該材料的具有最小反射損耗（RL）-29.2 dB（16.1 GHz處）和有效吸收頻寬（RL<-10）4.4GHz (13.6 - 18 GHz)。

通訊作者及其簡介：趙蕓，北京理工大學化工與環境學院，副教授。

JOURNAL OF MATERIALS CHEMISTRY A 第1卷5577-5586頁 被引頻次：97

文獻鏈接：Preparation of NiFe₂O₄ nanorod-graphene composites via an ionic liquid assisted one-step hydrothermal approach and their microwave absorbing properties

6、核殼結構Fe₃O₄@C復合材料的殼體厚度對吸波性能的影響

圖7、核殼結構Fe₃O₄@C復合材料及其吸波性能

文章簡介：哈爾濱工業大學杜耘辰（通訊作者）先在Fe₃O₄表面進行原位聚合，使酚醛樹脂包覆其上，隨后進行高溫碳化處理，制備出了具有核殼結構的Fe₃O₄@C復合材料。此材料的殼體的厚度可通過聚合過程中改變間苯二酚的質量分數來調控。對該材料的吸波性能研究結果表明：在Fe₃O₄上包覆碳殼不僅提高了復介電常數，而且改善了阻抗匹配特性，產生了多重松弛過程從而提高了微波吸收能力。此外，在Fe₃O₄@C核殼結構中，一個優選的殼體厚度會產生特殊的介電行為，賦予材料更強的反射損耗。

通訊作者及其簡介：杜耘辰，哈爾濱工業大學化工與化學學院教授/博士生導師。2003年畢業于吉林大學化學學院應用化學系，獲理學學士學位；同年9月，進入吉林大學無機合成與制備化學國家重點實驗室攻讀博士學位，師從肖豐收教授，主要從事介孔功能材料的制備及其在多相催化中的性能研究。2008年6月畢業于吉林大學化學學院無機化學專業，獲理學博士學位。同年7月進入哈爾濱工業大學化學系工作，進入韓喜江教授課題組，開展新型吸波材料的研究。主持完成國家自然科學基金2項，中國博士后基金2項，黑龍江省博士后科研啟動基金1項，哈工大優秀青年教師培養計劃1項，目前主持國家自然科學基金面上項目1項，在Journal of Materials Chemistry A、Carbon、ACS Applied Materials & Interfaces、Advanced Materials Interfaces、Journal of Physical Chemistry C、Journal of Physical Chemistry B、Cryst Eng Comm、RSC Advances、Microporous and Mesoporous Materials、Catalysis Today等雜志發表SCI 論文50余篇，獲得中國發明專利5 項，H因子19。

ACS APPLIED MATERIALS & INTERFACES 第6卷12997-13006頁 被引頻次：81

文獻鏈接：Shell Thickness-Dependent Microwave Absorption of Core-Shell Fe₃O₄@C Composites

7、磁赤鐵礦膠體納米簇改性還原氧化石墨烯的電磁波吸收性能

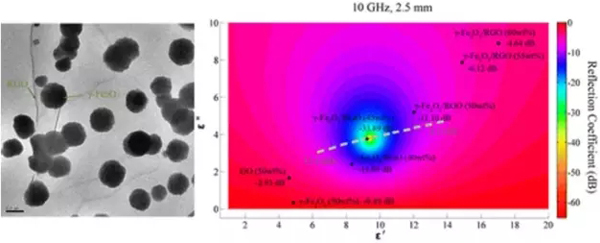

圖8、γ-Fe2O3/RGO復合材料形貌及其吸波性能

文章簡介：巨大的界面、高介電損耗和較低的密度等優點使得石墨烯可作為電磁波吸收劑來使用。但石墨烯的導電性和電磁參數較大，很難滿足阻抗匹配的特性。西北工業大學殷小瑋（通訊作者）采用溶劑熱法將還原氧化石墨烯（RGO）納米片與表面改性后的γ-Fe₂O₃膠體納米簇結合。交替納米簇組裝在RGO表面的特殊結構賦予了這種二維雜化體較低的反射系數和較寬的有效頻寬。而對電磁波的吸收主要來源于納米顆粒簇之間的界面極化和RGO的電導損耗。

通訊作者及其簡介： 殷小瑋，1973年4月生，2001年3月畢業于西北工業大學材料學院，獲工學博士學位。2002年3月至2004年9月，受Lady Davis基金會資助，在以色列理工學院材料系從事博士后工作；2005年1月至2006年6月，受洪堡基金會資助，在德國愛爾蘭根-紐倫堡大學材料系從事博士后工作。2005年11月通過西北工業大學教授評審，2006年6月受聘于材料學院。先后參加國家自然科學基金、航空基金、“973”計劃和“863”計劃等科研項目。作為主要參加者，獲2002年教育部自然科學進步二等獎、2002年陜西高等學校科學技術獎一等獎、2003年國防科工委科技進步一等獎和2004年陜西省科學技術獎一等獎。發表學術論文30余篇。近年來，主要從事的研究方向為：（1）陶瓷基復合材料的基體改性和表面涂層工藝；（2）陶瓷基復合材料的環境氧化行為；（3）新型陶瓷基復合材料的近尺寸制備工藝研究。

JOURNAL OF PHYSICAL CHEMISTRY C 第117卷19701–19711頁 被引頻次：73

文獻鏈接：Electromagnetic Wave Absorption Properties of Reduced Graphene Oxide Modified by Maghemite Colloidal Nanoparticle Clusters

8、具有優異微波吸收性能的石墨烯泡沫

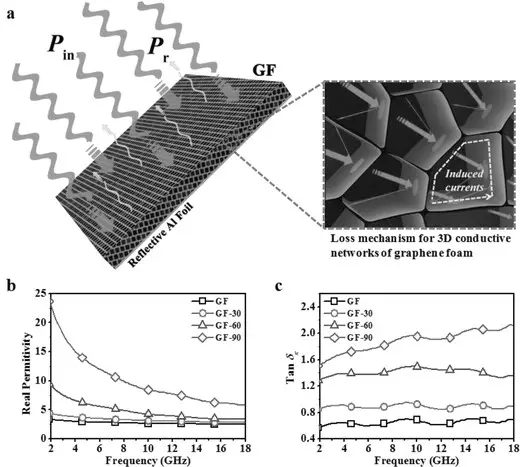

圖9、石墨烯泡沫的介電特性及其損耗機理

文章簡介：南開大學化工系黃毅教授（通訊作者）采用冷凍干燥、高溫碳化處理的方法制備出了三維石墨烯泡沫材料。多孔結構構建的三維導電網絡賦予了該材料極寬的有效吸收頻寬（60.5 GHz）和可調節的微波吸收特性。此外，該三維石墨烯泡沫還具有良好的可壓縮性。

通訊作者及其簡介：黃毅，南開大學化學學院教授，功能高分子材料教育部重點實驗室固定成員。1992－1996，四川大學高分子材料系，本科。1996－2001， 四川大學高分子科學與工程學院，博士。2002－2004，清華大學化工系，博士后。2004－2011 南開大學化學學院，高分子化學研究所，副教授；2011.12至今，南開大學化學學院，高分子化學研究所，教授，功能高分子材料教育部重點實驗室固定成員。主要研究方向：1. 碳納米材料（石墨烯，碳納米管等）的宏量制備及應用；2. 聚合物納米復合材料；3. 光電功能高分子材料及器件；4. 電磁屏蔽及吸波材料；5. 耐熱性聚合物的合成及改性。

ADVANCED MATERIALS 第27卷2049–2053頁 被引頻次：64

文獻鏈接：Broadband and Tunable High-Performance Microwave Absorption of an Ultralight and Highly Compressible Graphene Foam

9、CoFe₂O₄空心球/石墨烯復合吸波材料的蒸氣擴散法合成

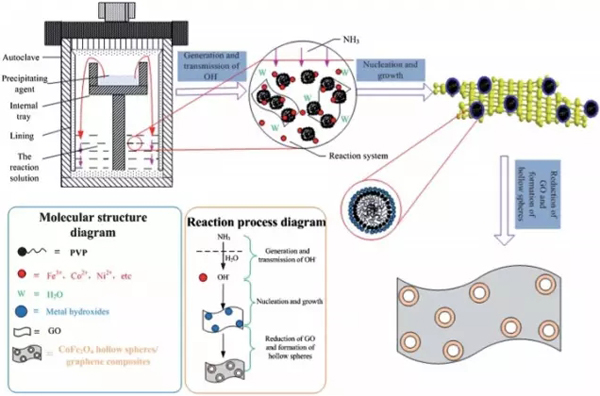

圖10、蒸汽擴散法制備CoFe₂O₄空心球/石墨烯復合材料及其機理

文章簡介：北京理工大學趙蕓（通訊作者）采用蒸汽擴散法并輔之以高溫煅燒，制備出了CoFe₂O₄空心球/石墨烯復合材料。CoFe₂O₄空心球的直徑在500nm左右，殼體厚度約50nm，該方法成功地將CoFe₂O₄空心球均勻地分散在石墨烯片表面，并賦予的復合材料良好的電磁波吸收性能。

通訊作者及其簡介：趙蕓，北京理工大學化工與環境學院，副教授。

JOURNAL OF MATERIALS CHEMISTRY A 第2卷735–744頁 被引頻次：60

文獻鏈接：Vapor diffusion synthesis of CoFe₂O₄ hollow sphere/graphene composites as absorbing materials

10、石墨烯包覆ZnO空心球的電磁波吸收性能

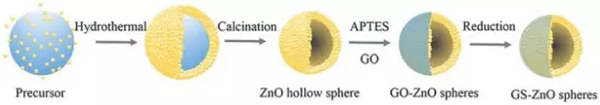

圖11、石墨烯包覆ZnO空心球的合成

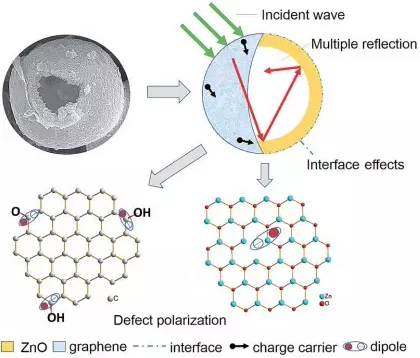

圖12、GS-ZnO的電磁波吸收機理

文章簡介：西北工業大學殷小瑋教授（通訊作者）采用水熱反應和表面改性結合的兩部過程制備出了石墨烯包覆ZnO空心球（GS-ZnO），成功地使還原氧化石墨烯片完全粘附在由納米粒子組成的ZnO空心球表面。這種特殊的結構在不犧牲石墨烯與納米粒子之間相互接觸的情況下有效的降低了材料的密度。此外，通過調節石墨烯與ZnO的質量比可以獲得高強的電磁波吸收性能。

通訊作者及其簡介：殷小瑋，1973年4月生，西北工業大學材料學院教授。主要從事的研究方向為：（1）陶瓷基復合材料的基體改性和表面涂層工藝；（2）陶瓷基復合材料的環境氧化行為；（3）新型陶瓷基復合材料的近尺寸制備工藝研究。

JOURNAL OF MATERIALS CHEMISTRY A 第2卷16403–16409頁 被引頻次：51

文獻鏈接：Hierarchical Dendrite-Like Magnetic Materials of Fe₃O₄, γ-Fe₂O₃, and Fe with High Performance of Microwave Absorption
