PCB加工

毫米波電路的精準尺寸需要良好控制的PCB加工工藝，以生產出具有可重復的卓越性能的電路。銅鍍層厚度的變化和導體表面上的最終表面處理的變化可能影響毫米波電路的性能。為了順利完成性能優異的毫米波電路加工，必須密切控制這兩個加工工藝。對于層壓板來說，層壓板上的原始銅厚度變化通常被控制在±10%公差范圍內。對于有電鍍通孔（PTH）進行電路互連的電路，為了支持PTH工藝的實施，最終電路的鍍銅厚度往往較厚。銅鍍層工藝產生的正常變化與電路設計和加工工藝類型有關。電路加工過程中通常會在一張大板上產生，一般來說，中間的鍍銅較薄邊緣較厚。這種銅厚度變化就可能是毫米波頻率下性能變化的一個原因。對于大批量生產的毫米波電路，銅厚度變化可能造成不同電路間的插入損耗和相位響應的變化。GCPW電路和大部分具有耦合電路特性的電路都可能受電路材料的銅厚度變化的影響。

幾年前我們做了一個研究，材料基于10mil碳?xì)錁渲牧希ピu(píng)估不同厚度的銅厚上電路的性能變化，其中介質材料均為同一批次相同的材料以減小介質本身變化產生的影響。首先將24 x18"（610 x 457mm）的一張電路材料板切成兩半，各自分別采用薄銅電鍍層和厚銅電鍍層加工。在每個被分切后的板上都加工制作相同的電路，包括微帶線電路、緊耦合和松耦合GCPW傳輸線電路等。電鍍銅層較薄的電路的總銅厚度為1 mil，而較厚的電路的總銅厚度為3 mil。當然，3 mil的銅厚度差在大批量生產過程中發生的概率非常小，這里僅為體現厚度變化帶來的差異。

在這些不同電路中，單端微帶傳輸線電路性能在薄銅電路和厚銅電路之間的差異很小。厚銅電路的插入損耗和有效Dk值略比相同的薄銅電路小一點。厚銅電路的導體在空氣中產生較多邊緣場，而造成有效Dk值略微下降和插入損耗略微降低。但是在毫米波頻率下，使用較厚銅的微帶傳輸線電路可能產生更多的干擾問題，這是因?yàn)樵谠撔〔ㄩL(zhǎng)下較厚導體的表面波增加。

相反，在緊耦合的單端GCPW傳輸線電路上銅厚產生了顯著差異（見圖5）。這里各個電路根據信號導體寬度和導體與相鄰地層之間的間距來命名。例如信號導體寬度為18 mil、間距為6 mil的緊耦合電路被命名為w18s6，松耦合電路的尺寸為w21s10。

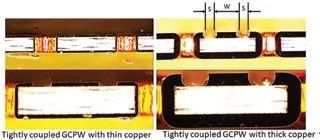

圖5：截面圖顯示了GCPW電路尺寸，其中左圖是薄銅電鍍電路，右圖是厚銅電鍍電路。

與使用較薄銅導體的GCPW電路相比，較厚銅導體的GCPW電路會在空氣中存在更多電場，而且，較厚的銅導體電路的導體更容易產生梯形形狀而不是矩形形狀。而導體形狀的不同也會影響電場特性，而會影響毫米波性能。

圖6顯示了實測的薄銅導體和厚銅導體的緊耦合與松耦合GCPW傳輸線電路的插入損耗對比。電路確保了在頻率范圍66GHz到68GHz所有電路的回波損耗都優于15dB，排除了由于回波損耗產生的影響。可以看到，導體寬度為21 mil、間距為12 mil的厚銅導體GCPW電路（w21s12）的插入損耗最低。這是因?yàn)樗捎诤胥~導體的原因在空氣中存在較多電場；空氣的損耗最小，且導體寬度較大，導體損耗降低，從而整體的插入損耗最小。導體寬度為18 mil、間距為6 mil的薄銅導體GCPW電路（w18s6）的插入損耗最高。這是因?yàn)樗诳諝庵械碾妶?chǎng)比例最低，且使用較窄的信號導體，使導體損耗增加而總體的插入損耗最大。

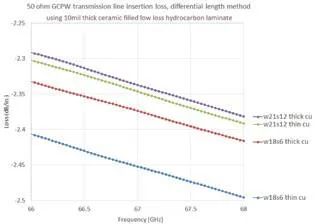

圖6：薄銅和厚銅導體的松耦合（w21s12）和緊耦合（w18s6）GCPW電路的插入損耗比較。

還可以用在不同頻率下測得的相位角，針對相位響應對電路有效Dk進行評估。不同長度的傳輸線其相位角延時不同，在某一頻率下長度差與相位角延時差關系是一定的。通過差分相位長度法可以確定每個電路的有效Dk值。在這種測試方法中，除了傳輸線的實際長度不同以外，兩個完全相同的電路將被測量從而獲得相位角差。這兩個電路是在同一張電路材料板上并排臨近的電路，從而確保了介質和銅箔特性完全相同，這樣相位差反映出的有效Dk值就是材料本身的特性。有效Dk值的計算可以用一個相位角差和物理長度差相關聯的公式計算而得。

如圖7所示，有效Dk值最低的GCPW電路是導體寬度為18mil、間距為6 mil（w18s6）的厚銅導體的電路。由于電路是緊耦合，電路在耦合區域（空氣中）的電場增加。較厚的銅導體使電路具有較高的耦合導體側壁，因此在空氣中存在更多電場，從而進一步了降低有效Dk值。有效Dk值最高的GCPW電路是導體寬度為21 mil、間距為12 mil（w21s12）的薄銅導體電路，這是因?yàn)樗目諝庵械碾妶?chǎng)分布較少。

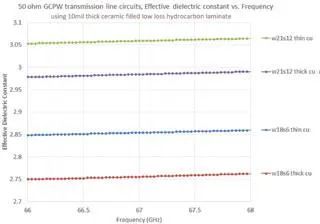

圖7：薄銅和厚銅導體的緊耦合（w18s6）和松耦合（w21s12）GCPW電路的有效Dk值比較。

因?yàn)樵S多毫米波電路（例如5G小基站和雷達系統）依賴于保持一致的、準確相位響應，所以在應用頻率范圍內，將相位角偏差保持在可接受的范圍內至關重要。例如如前所述，對于77GHz雷達，其電路的總相位角延時可能上千度，因此50°或（±25°）相位偏差范圍可能是可接受的。取決于不同的設計，一些雷達系統可能允許較大的相位偏差，然而一些系統可能需要不超過±10°的相位偏差。PCB的設計人員和加工板廠工程師們應牢記電路材料特性和PCB生產工藝對電路相位響應帶來的影響，尤其是在短波長的毫米波頻率電路中。例如，圖7所示的有效Dk值變化0.1轉化為67GHz頻段的相位角變化約60°。這個相位角的變化主要是由電路銅厚度變化造成的，而其它的一些變量，包括介電材料厚度變化、Dk變化和表面處理等，也影響相位角變化。在GCPW中，最終銅厚度變化會明顯影響電路耦合特性從而影響相位。而微帶線電路受銅厚度變化影響較小，從這方面來說用于毫米波頻率的信號傳輸更優。

通常，也需要評估電路最終表面處理對插入損耗的影響。在毫米波頻率下，表面處理對電路的相位角響應起著重要影響。通常，表面處理對性能的影響將取決于電路類型，例如單端電路或耦合電路，以及趨膚深度在不同工作頻率下的影響。

圖8數據顯示了表面處理如何影響微帶傳輸線電路的插入損耗。測試電路選用了壓延銅以減小銅箔粗糙度帶來的影響，分別使用厚度不同的化學鎳金（ENIG）表面處理來比較電路的損耗變化。ENIG工藝通常使鎳層有一定的厚度變化，而這種變化可能影響毫米波頻率下電路的插入損耗和相位響應。

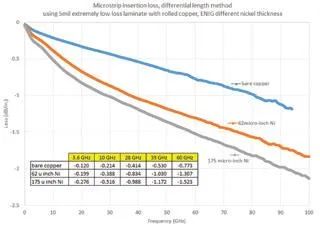

圖8：將裸銅電路作為參考電路，比較不同的鍍鎳層厚度帶來的微帶傳輸線電路的插入損耗差異。

圖8中的電路結果也展示了最終表面處理的邊緣效應。微帶線電路的射頻電流和電場主要集中在信號導體的左右邊緣上。當高頻電路導體邊緣被涂上導電性能不如銅的金屬時，導體損耗將增加，從而使電路的總插入損耗增加。然而，在導體結構包含四個邊緣的GCPW電路中，其表面處理層的影響將大于包含兩個導體邊緣的微帶線電路。圖9數據顯示了緊耦合GCPW電路的測試結果，可以看出GCPW受表面處理層的影響程度明顯高于圖8所示的微帶線電路。

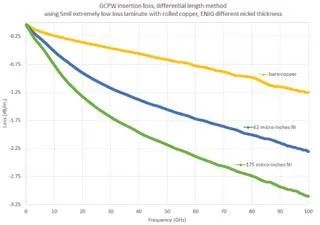

圖9：將裸銅電路作為參考電路，比較GCPW傳輸線在不同鍍鎳層的電路的插入損耗差異。

圖8和圖9中的參考電路均是沒有使用任何表面處理的裸銅電路，與帶有表面處理層的電路進行比較。電路設計人員通常利用材料的特定參數（如Dk, Df）進行設計和仿真，但仿真電路是不包括表面處理層對模擬電路的影響。這些表面處理層的影響可能很難在軟件中建模和仿真，但是它們對微帶電路和GCPW電路的插入損耗的影響，隨著頻率的升高越加明顯。

圖10數據顯示了PCB表面處理是如何影響70-80GHz緊耦合GCPW電路的有效Dk值，以及因此產生的相位角響應變化。薄鎳鍍層和厚鎳鍍層的電路的有效Dk值相差0.02左右。與微帶線電路相比，由鍍層厚度差造成的緊耦合GCPW的有效Dk值差異較大，這意味著鍍層厚度變化會給GCPW電路造成較大的相位角響應偏差。0.02的有效Dk值差轉化70至80GHz的相位角差大約為60°。對于需要相位一致性能的許多毫米波應用，包括雷達系統和5G NG蜂窩無線網絡，這種大相位角偏差可能是很嚴重的。

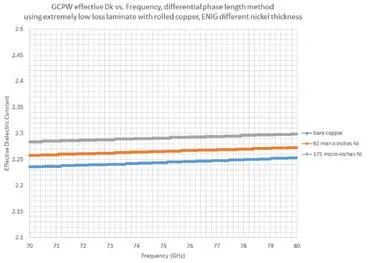

圖10：將裸銅電路用作參考電路，比較不同鍍鎳厚度的ENIG對GCPW傳輸線電路的有效Dk值的影響。

為了盡量減少表面處理層在較高頻率下的插入損耗和Dk的影響，大部分毫米波電路避免使用ENIG，因?yàn)镋NIG的鎳鍍層厚度變化可能造成顯著和廣泛的相位角變化。作為低損耗替代方法，沉錫（ImSn）和沉銀（ImAg）方式更常用于毫米波PCB。此外，一些損耗低、貯藏壽命長的有機保護膜（OSP）也被用于毫米波頻率電路。ImSn會在一定程度上增加些許毫米波電路的插入損耗和帶來相位角響應變化，但是因?yàn)殄儗臃浅１。耘cENIG相比，其厚度變化小，對毫米波電路的插入損耗和相位響應的影響也更小。

圖11所示數據顯示了從低頻到70GHz的沉錫厚度對損耗影響。這里我們所測試的數據是到110GHz，是因?yàn)?0GHz以上電路的回波損耗較差，插入損耗存在一定的波動，因此這里并沒有顯示，但趨勢是相似的。在70GHz時，采用薄ImSn和厚ImSn鍍層的微帶線電路的插入損耗相差0.12dB/in左右，明顯小于在同頻率下（由圖8所示）ENIG厚度變化引起的微帶線插入損耗變化。同樣，在70GHz下該ImSn鍍層厚度的變化帶來的微帶線電路的相位角差略小于3°。

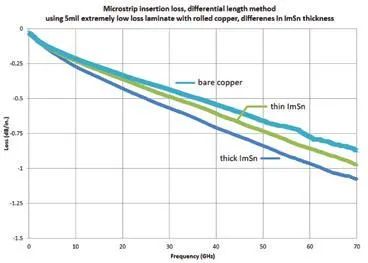

圖11：比較ImSn表面處理厚度變化對微帶線電路損耗的影響，使用5mil 低損耗，壓延銅電路材料。

電路導體形狀

由于毫米波電路的波長小的特征，電路導體的蝕刻也必須更準確且可重復。不管是對耦合類電路（例如GCPW）還是微帶線電路，電路導體應盡量做成理想的矩形形狀，應減少梯形導體形狀。導體形狀在較高的頻率下會產生更大的影響，相比對24GHz的電路，導體呈梯形狀更易影響77GHz下電路性能。另一方面，導體梯形狀對較窄導體的影響比對寬導體的影響大。通常，用于77GHz的電路以較薄的厚度層壓板為主（例如4mil或5 mil厚層壓板），以避免出現不必要的高次模傳播。這樣，其設計的傳輸線的信號導體更窄，導體梯形狀會更加明顯，從而易產生對性能的影響。相比較而言，在較低頻率下（例如24GHz），通常使用較厚層壓板，設計的傳輸線的導體線寬更寬，導體梯形狀程度相對小，對性能的影響較少。

梯形狀導體的變化在大批量產品中可能因電路邊緣場的變化而造成GCPW和微帶線電路性能變化。由于或多或少的邊緣電場會在空氣中傳播，所以空氣的低Dk特性會改變?cè)O(shè)計電路的有效Dk值。例如，在具有明顯梯形狀的導體中電磁波在空氣中的電場較少，這樣，與設計的理想矩形導體相比，由空氣的Dk值比重較低而造成的整個電路有效Dk值增加。電路間導體形狀變化的影響也可用相位角響應變化表征，特別是對毫米波電路對相位更加敏感。而且，這種影響耦合電路（例如GCPW）大于對微帶線電路（見圖12）。

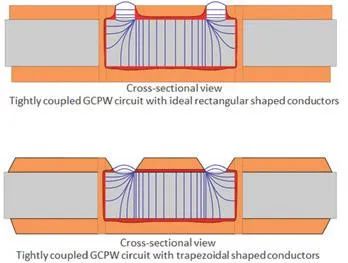

圖12：這些橫截面圖顯示了GCPW導體形狀差異是如何影響電路的電場，其中上圖是矩形導體，而下圖是梯形導體。

由于使用厚鍍銅，或因?yàn)樵诳焖傥g刻工序中，應被蝕刻掉的銅不足而不能形成較理想的矩形導體形狀，容易被加工成梯形狀。通常在大批量PCB生產中會使用的快速蝕刻工藝，導致導體的左右兩側邊緣上留有殘銅毛刺，這些可能在微帶線和GCPW電路中引起相位畸變。使用較薄銅箔的層壓板或鍍銅，和良好控制（盡管通常較慢）的蝕刻工藝，更有利于加工成矩形狀導體（若為矩形導體，則在大批量產品中的電路間相位角變化較少一致性更高）。

PCB生產中使用的防焊油墨（綠油）可能增加高頻電路的插入損耗和相位偏差，尤其是毫米波電路中，因此必須清除。例如，在高頻微帶線電路和GCPW的生產中，通常使用液態感光型（LPI）阻焊層。若微帶線電路導體的防焊油墨未能清除，則本應存在于空氣中的電場出現在防焊油墨中，從而導致電路的插入損耗和相位角變化。對于GCPW等耦合電路，導體上的防焊油墨的影響造成插入損耗和相位響應的更為嚴重。

取決于不同信號頻率和波長，因盡可能的少使用防焊油墨，但如某些地方必須用時可以使用焊壩的方式，從而減少影響毫米波電路性能。在電路阻抗異常的情況中，防焊油墨通常不會影響電路超過工作頻率十分之一波長的部分。反過來說，例如，對于77GHz電路，十分之一波長大約為10 mil。在低頻率時阻焊塊遠大于10mil處對電路性能不產生任何影響。又例如，24GHz的十分之一波長是33 mil左右，具有該長度的阻焊塊也不會具備諧振條件，不會影響電路的傳播特性。

眾所周知，基板-銅箔交接處的銅箔表面粗糙度會影響電路在毫米波頻率下的相位響應。還有一點，PCB生產中使用的銅箔也有一定的粗糙度變化，不同張銅箔甚至同一張銅箔中，銅箔的粗糙度也會有差異，從而對毫米波電路的相位造成影響。例如，某一ED銅的平均銅箔表面粗糙度是2μm RMS（也稱為“Rq”或“Sq”），但其變化范圍可能在1.7和2.3μm之間。在毫米波頻率下，基于該變化的銅箔表面粗糙度的電路的相位響應和插入損耗將出現明顯變化。

銅箔是電路材料供應商生產的層壓板的重要部分，也是PCB加工商生產PCB的重要部分。通常，表面光滑的銅箔其表面粗糙度的變化更小，它產生的相位響應變化更少。壓延銅是一種表面粗糙度非常光滑、變化較小的銅箔，其平均表面粗糙度為0.35μm RMS（遠小于ED銅的平均表面粗糙度2μm RMS），對電路的相位響應影響非常小。同時，因其表面非常光滑，導體損耗也非常低，與ED銅箔相比，壓延銅非常有助于減少電路的插入損耗特性。

總之，由于波長小的原因，毫米波PCB的性能取決于電路特征的精密加工和電路元件的精度，加工精度容差變化帶來的相位變化等。從自動駕駛車輛的雷達傳感器到5G無線網絡，越來越多的應用將依托于毫米波信號和PCB電路，無論是雷達目標檢測（為了防撞目的），還是相位調制通信，相位精度對于這些應用來說都非常重要的。

PCB電路的相位性能可能受許多設計和加工變量的影響，包括基板Dk變化、銅箔粗糙度變化、厚度變化、鍍銅層厚度變化、最終表面處理鍍層變化、蝕刻一致性、導體梯形狀變化、電路材料的吸濕性、和電路材料的Dk溫度系數（TCDk）等等。對于GCPW電路，連接上下地層的PTH的位置變化也可能造成毫米波相位響應變化。當PCB電路用于需要寬頻帶的毫米波頻率范圍時，無鉛回流焊接工藝的一致性和最終表面處理的選擇也可能影響PCB電路的相位和損耗一致性。

注釋

1、對于毫米波頻率下的薄和厚的不同厚度微帶線電路插入損耗，圖3所示的試驗結果模擬比較了它的不同組成部分。

2、研究顯示了基于10mil厚RO4350B電路材料的GCPW電路的銅厚度變化。
