1概述
    02是美國MICREL半導體公司新推出的一款用于無線應用的單片發射機射頻集成電路。它采用了該公司的QwikRadioTM射頻技術，真正實現了“數據入，天線出”的功能。
    MICRF102具有在芯片內自動進行天線調諧的功能，免去了復雜的人工調整，從而大大降低了生產開發的成本。它可用于各種UHF免申請頻段，全面兼容各種ASK/OOK（幅度鍵控/開關鍵控）UHF接收方式，并可用于從100bps～20kbps范圍內的調制數據率。
    在與MICREL公司開發的各種QwikRadioTM接收電路配合應用時，MICRF102可實現極低的成本和很高的可靠性，可廣泛應用于各種無線遙控和射頻數據鏈接系統中。

圖1MICRF102的引腳排列

2主要特點
        (1)完整的UHF頻段單片發射機電路
        (2)發射頻率范圍：300MHz～470MHz
        (3)最大調制數據率：20kbps
        (4)自動天線調諧，免人工調整
        (5)外部引腳少
        (6)低靜態電流：<0.04μA
        (7)采用8引腳SOIC封裝（外形尺寸為4.8mm×3.9mm×1.6mm）
3引腳排列及說明
        MICRF102的引腳排列如圖1所示，各引腳的功能及符號見表1所示。
4方框圖

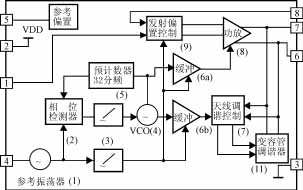

        圖2給出MICRF102的原理框圖。

圖2MICRF102的方框圖

圖3MICRF102電路的射頻輸出功率與PC腳電壓的關系曲線

表1MICRF102的引腳功能及符號

        在圖2所示框圖中，（1，2，3，4，5）構成UHF頻率合成器，用于產生滿足輸出需要的載波頻率。其中的同相路信號（I）用于驅動功放，正交路信號（Q）與天線信號相位進行比較以調諧天線。功率控制單元感應天線信號并控制功放的偏置電流以調節發射功率。在ANTP與ANTM端外接一個PCB環形天線與IC內電路構成LC并聯調諧回路。
5電性能參數
5.1絕對最大額定值
    MICRF102的絕對最大額定值見表2所示。

表
