介紹

高數據速率的需求推動著移動通信系統從 2G 向 3G 遷移。這些系統中更高的數據速率為移動電話射頻設計增加了更多的性能和規格要求。

為了在所占用頻段上實現最高的頻寬效率，第三代移動通信系統采用了提高頻譜利用效率的線性調制方式，如正交相移鍵控、8 相移鍵控和正交幅度調制等。

這些非固定的包絡調制方法要求在傳輸路徑中使用線性射頻功率放大器，以保持良好的鄰道功率抑制比率（ACPR）和誤差向量調制（EVM）特性。CDMA 使用的典型線性射頻功率放大器采用 A 類結構，以滿足線性度的要求。教科書上的 A 類放大器在 1dB 壓縮點時的效率約為 30%。A 類放大器工作在低于 1dB 壓縮點時其功率效率會下降。

在 IS-95 和 CDMA2000 系統中，射頻功率放大器一般工作在距峰值功率或 1dB 壓縮點 6dB 至 40dB 的回退點(back off)。（這意味著它工作在 1dB 壓縮點以下 6dB 至 40dB。）因此，射頻功率放大器大多數時間處于極低效率狀態。然而，射頻功率放大器是手機中最大的功耗部件。研究表明，在常規手機應用中，射頻功率放大器消耗的電量占全部功耗的 20% 至 40%。

所以，我們知道降低射頻功耗的極端重要性，只有這樣才能實現更長的手機電池壽命，或更久的通話時間。

本文給出了一種簡單的功率跟蹤技術，用于提高射頻功率放大器的效率。該技術采用了一個 dB 線性 RF 功率檢測器, LMV225, 和一個直流-直流變換器開關。這種經改進的方法可通過一個直流-直流變換器，在兩個不同輸出功率級上切換射頻功率放大器的 DC 供電電壓（VCC）。射頻功率檢測器 LMV225可確定射頻功率放大器的供電電壓。現成的 CDMA2000 射頻功率放大器可以采用這種技術提高手機的能量效率。

射頻功率放大器

射頻功率放大器是此類應用的核心。射頻功率放大器與直流-直流變換器一起組成功率放大器的效率改進電路。SKY77152 是市場上很常見的 CDMA2000 射頻功率放大器產品。根據它的產品規格書，在 1dB 壓縮點附近，它可以有 40% 以上的功率增加效率, PAE。

CDMA 射頻功率放大器通常有兩個供電電壓接腳，VCC 和 VBIAS，如圖 1 所示。另外還有一個參考電壓接腳，通常稱為 VREF。任何情況下 VREF 都必須是 2.85V。可以用將 VREF 置為地電平的辦法關斷功率放大器。大多數 CDMA 射頻功率放大器都有兩種工作模式：高功率模式和低功率模式，可用VCONT接腳設置功率放大器的工作模式。當射頻輸出信號為高電平時，CDMA 射頻功率放大器需要工作在高功率模式，以保持恰當的失真性能。如果輸出信號電平相對較低，則可以將 CDMA RF 功率放大器切換至低功率模式。但是，這種切換有個副作用，即兩條訊號路徑的相移不同。這可能會造成基頻處理與校正的問題。

圖 2 是當直流供電電壓 VCC 和 VBIAS 均被降低時，CDMA射頻功率放大器的典型 POUT 與 PIN 特性。圖中顯示，可以采用降低射頻功率放大器直流供電電壓的方法獲得輸出射頻功率。

功率增加效率

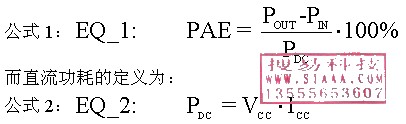

直流至射頻效率（或稱功率增加效率，PAE）定義如下：

盡管所有射頻功率放大器廠家都以功率放大器在最大輸出功率的峰值直流至射頻效率作規格，但實際上射頻功率放大器自身很少工作在這種峰值功率級上。而在手機應用中，高峰值功率在散發熱方面有很重要的地位。另一方面，當輸出射頻功率較低時，射頻功率放大器的 PAE 也會下降。

在電池供電的手機中，輸出射頻功率的概率分布（如圖 3 所示）應被用作估算移動系統的平均效率來。這個平均效率表示了移動系統在實際工作中將電池能量轉換為可用發射功率的能力。

如圖 3 所示，大多數時候，IS-95手機的射頻功率放大器的輸出功率為少于 POUT = +15dBm。因此，在小信號級下提高射頻功率放大器的 PAE 就很有意義。

公式 1 和公式 2 中顯示出一種構想：通過降低射頻功率放大器的供電電壓VCC，即可以減少直流功耗 PDC。

看來提高射頻功率放大器的 PAE 似乎是件非常簡單的事，但是，在降低射頻 功率放大器供電電壓時，需要考慮幾個重要規格。它們包括 ACPR，EVM 以及從一個供電電壓轉換到另一個電壓的轉換時間。

鄰道功率抑制比率

鄰道功率抑制比率（即 ACPR）定義為某個偏移頻率的平均功率與傳輸頻率的平均功率之比。表 1 顯示 CDMA2000的性能要求。雖然 IS-95 或 IS-98 的空中介面對 ACPR 沒有像 CDMA2000 那樣的正式要求，但仍然建議手機射頻設計者檢查自己的設計是否滿足表 1 的規格。不良的 ACPR 值表示傳輸路徑的線性不足，因此，射頻信號在進入基站的接收機之前會失真。

由于 CDMA2000 射頻信號在不同的通道結構下會表現出不同的峰均包絡，高波峰因數的射頻信號會對相鄰頻道造成更多干擾。在測試射頻功率放大器時，高波峰因數的通道結構應該采用最差情況測量法。

功率檢測器

射頻功率檢測器使用射頻輸出信號，產生出一個經整流的直流電壓，用以確定直流-直流變換器或切換器的輸出電壓。

在本應用中，選用 LMV225，因為它可從 0dBm 直到 -40dBm 范圍內提供 40 dB 的 linear-in-dB 檢測。

手機射頻功率控制對保證 CDMA 系統平穩工作非常重要。由于所有用戶都共享相同的射頻頻段，如 IS-95 中是 1.25MHz，那么每個用戶對其它用戶來說都是隨機雜訊。因此，每個用戶的發射功率都要進行細心控制，以防止任何一個用戶對同一個射頻頻段內的其它用戶造成干擾。

在按照應用框圖使用時，LMV225 具備以下兩種不同的功能：

第一種功能是前面提到的射頻輸出功率控制。

第二種功能是確定射頻功率放大器的供電電壓。本文的以下部分將討論 LVM225 的第二種功能。

切換器或直流-直流變換器

切換器可使手機用到電池的整個電壓工作范圍，這樣，即使在電池近于完全放電情況下（3V 以下），手機仍可以保持峰值性能。

一般情況下，這類應用中的切換器采用脈沖寬度調制模式（PWM）和旁路模式(BYPASS)。通常切換器工作在 PWM 模式，以提高手機的效率。在 PWM 模式下，可編程輸出電壓是 VCON 的函數。公式 3 顯示 LM3200 可編程輸出電壓（SW）與控制電壓（VCON）之間的關系。

美國國家半導體公司的射頻功率放大器切換器完全適合這類應用。其中一個最新產品就是 LM3200。LM3200 能夠產生一個在 0.8V 與 3.6V 之間、動態可變的輸出電壓，PWM 模式下負載電流高達 300mA，旁路(BYPASS)模式下則達 500mA。

設計考慮

在對本應用中每個功能塊作簡單討論后，我們可以轉向對設計步驟的說明。

假設我們要為一個 IS-95 射頻功率放大器設計一個簡單的效率增強電路。最大射頻輸出功率為 +28dBm，并用 LMV225 作射頻功率檢測器。公式 3 是切換器的可編程輸出電壓方程式。

圖 3 為手機功率放大器的輸出概率圖，可以作效率優化工作的指南。此概念圖顯示，大多數時間里，CDMA 射頻功率放大器工作在 +15dBm 或以下的輸出功率上。如果我們在這個工作范圍內降低 CDMA 射頻功率放大器的直流功耗，則手機就可以節省相當多的電池能耗，延長使用時間。

最簡單的辦法是把 CDMA 射頻功率放大器的供電電壓設在最低值上，當輸出射頻功率為 +15dBm 以下。
