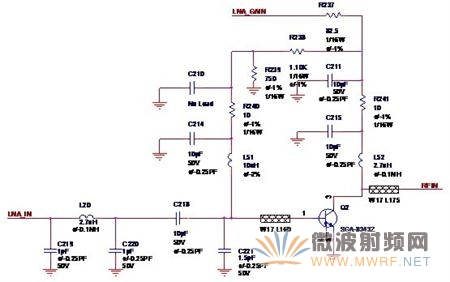

圖中的LNA_GAIN是來自無線收發器（Radio Transceiver）的增益控制信號，放大器使用的晶體管就是最常用的SGA-8343，R238，R239，R240是基極的偏置電阻，C219，L20，C220組成了低通濾波器，來自切換芯片（Switch）的LNA_IN通過低通濾波器之后經由C218耦合至低噪聲放大器，Q2與C221，L51，C214，R240，C210，R239，R238，C211，R241，C215，L52組成了共射極放大電路，最終輸出RFIN送至收發器進行處理。

尤其值得我們注意的是，在每一個節點處，都放置了濾波電容，這樣，就可以最大限度的消除任何可能的噪聲，從而實現性能優秀的低噪聲放大電路。

圖4-5 某實際案例中設計精良的低噪聲放大器

第5章. 收發切換電路

收發切換電路實現的功能就是進行發射與接收的切換，通常其最重要的組成部分就是一顆芯片，我們分成四個部分來討論：芯片的選擇，發射與接收回路，天線回路，控制管腳的處理。

5.1. 切換芯片的選擇

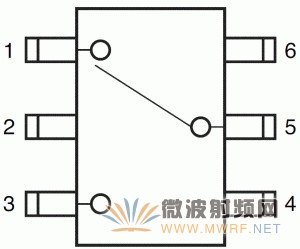

切換芯片在結構上，通常就是一個單刀雙擲的開關，開關擲向哪一邊決定于加在控制管腳上的電壓。切換芯片的典型內部結構如圖5-1所示。

圖5-1 切換芯片典型的內部結構

在選擇切換芯片時，我們主要關注以下幾個參數：
工作頻率
切換速度
關斷的隔離度
導通的衰減
能夠承受的功率
控制電壓
功率消耗

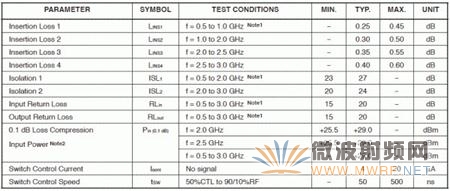

有一個比較奇怪的現象時我們很少看到在Datasheet中提到切換速度這樣的參數。在絕大多數設計中，幾乎無一例外的使用了NEC公司的uPG2179作為切換芯片（Switch），其典型參數如圖5-2 所示。

圖5-2 切換芯片的典型參數

5.2. 發射與接收回路

切換芯片位于靠近天線的地方，決定著天線作為發射天線還是作為接收天線。功率放大器和低噪聲放大器都會直接與切換芯片相連，這樣，發射與接收回路上的匹配就是必不可少的。關注一下Atheros和Ralink的方案，會發現，Atheros會在發射回路上放置Π型匹配網絡，但是Ralink則不會，一般就是通過電容直接耦合。

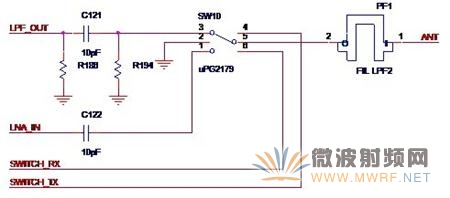

如圖5-3所示，就是Atheros的典型發射與接收回路SW10就是那顆切換芯片。LPF_OUT是來自功率放大器的輸出信號，R186，C121與R194組成了Π型匹配網絡，LNA_IN是送至低噪聲放大器的信號，SWITCH_TX與SWICTH_RX這兩個信號的組合就控制著是打開發射通路還是打開接收通路。

圖5-3 Atheros的典型的發射與接收回路

5.3. 天線回路

在5-4中我們已經看到，在Atheros的方案中，會在天線回路中放置一個印制濾波器（Printed Filter），圖中的PF1就是Atheros專有的印制濾波器。同樣，Ralink一般也不會在天線回路中設置濾波器或匹配電路。
