我們已經知道，圖5-4中的SWITCH_TX和SWITCH_RX是來自無線收發器（Radio Transceiver）的控制信號，是直流電壓，這樣，為了穩定這個電壓值，避免造成切換器的誤動作，我們一般會在控制通路上串聯一個電阻（或電感），一般是小于1K的電阻，并且在控制管腳的位置放置濾波電容（1-10pF），這樣，我們就可以很好的保證切換芯片沒有誤動作，從而，我們就得到了如圖5-4所示的完整的切換電路的設計。

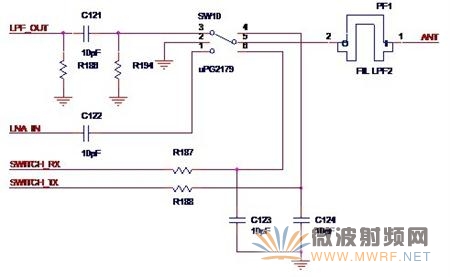

圖5-4 完整設計的切換電路

第6章. 天線與天線連接器

在這一章里，我要講的不是天線的設計，因為目前我還不太懂天線設計，而且天線設計是一個十分專業和復雜的學科。在這里我想要說的其實就只是一個問題：一定要在天線或者天線連接器的附近放置一個Π型匹配網絡，這一點是我們做射頻設計的人必須要牢記的事實。看一下Atheros 和Ralink的方案，會發現Π型匹配網絡是必不可少的，典型的設計如圖6-1所示。

圖6-1 典型的天線連接器電路設計

第7章. 完整設計的射頻電路

在前面幾章的內容中，我們分成五章分別講解了射頻電路的無線收發器（Radio Transceiver），功率放大電路（Power Amplifier，PA），低噪聲放大器（Low Noise Amplifier，LNA），收發切換電路（Transmit/Receive Switch），天線與天線連接器（Antenna And Connector），在每章的最后一節，我們都給出了每一部分的完整設計。我想你已經知道了——沒錯，只要把我們每個部分的完整設計組合在一起，那么我們就得到了Wi-Fi產品的一般射頻電路的完整設計，我們不要急，我們再來回顧一下在本文一開始提到的射頻設計框圖，如圖7-1。相信大家這時一定已經可以把每一個部分細化，得到更加詳細的射頻設計框圖。

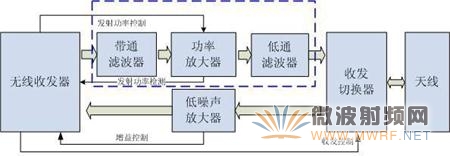

圖7-1 射頻設計框圖

通過前面的討論，我們已經知道，功率放大器是由帶通濾波器，Π型匹配網絡，功率微波器件，增益控制，供電電路，功率檢測，溫度檢測低通濾波器這些部分組成的；低噪聲放大器是由Π型匹配網絡，低噪聲放大電路和增益控制組成的；收發切換器是由Π型匹配網絡，切換芯片，濾波器組成的；天線和連線連接器部分是由Π型匹配網絡和連接器組成的。于是，我們得到了Wi-Fi產品一般射頻電路的詳細框圖，如圖7-2所示。

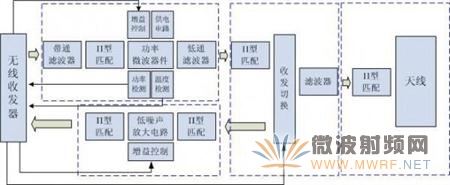

圖7-2 射頻設計詳細框圖

現在，讓我們將各個模塊的詳細電路圖，看看我們得到了什么。沒錯，我們得到了完整的設計圖，如圖7-3所示。在這個原理圖中，我們設計的是一收一發的情況，如果是二發二收，那么原理圖就是兩個圖7-3，復制而已。

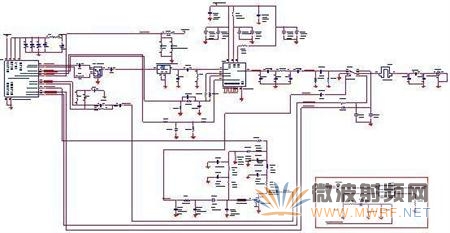

圖7-3 完整詳細的原理圖
