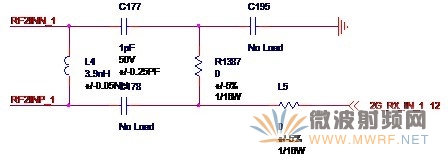

圖2-10 Atheros常用的分立元件信號處理方式

2.3. 收發器的電源管腳

收發器一般會有很多個電源管腳，可以大概分為幾類，從圖2-2也可以看出來，一般會具有主電源管腳，核電壓電源管腳，IO電源管腳，鎖相環（Phase Lock Loop，PLL）電源管腳等。

在射頻電路設計中，我們一般會比較關注的是模擬電源。對于射頻電路的供電，如果讓我在線性穩壓電源（LDO）和開關電源（DC/DC）之間選擇，那么我會毫不猶豫的選擇線性電源。

為什么？和開關電源有仇？的確有仇！

直到現在我還清晰得記著在大學里面的遭遇。一次我為某高校設計一款校園廣播設備，考慮到校園廣播的較大的輸出功率，對電源的要求也就比較苛刻，我到科技市場轉了一圈發現了一款做工精良的開關電源，當時我就被這個家伙華麗的外表欺騙了，毫不猶豫地買了下來。可是當我完整設計后，接通電源，從收音機里面?zhèn)鱽淼牟皇菒偠囊魳仿暎橇钊藰O度反感的“嗡嗡”聲，巨大的交流聲。為了解決這個問題，我?guī)缀踅g盡腦汁，把有可能造成問題的部分都重新設計了，可是問題依然沒有解決。后來，我突然意識到：“是不是開關電源的問題？”剛好手頭有一臺車載電臺的電源（大功率線性穩壓電源），當我把這個電源接上去之后，哇，整個世界都安靜了！開關電源害得我不但損失了一些錢，還浪費了我大量的時間，從那以后，我的設計再也沒用過開關電源。

對于收發器的電源管腳，通常的處理方法就是在每個電源的管腳處都放置一個0.1uF的電容，耗電比較大的管腳旁，需要放置更大容量的電容，1-10uF或者更大。一般來說，收發器的模擬電源供電和數字電源供電要用電感或者磁珠隔開，并且一定要在電感或磁珠后放置容量比較大的電容，如果條件允許的話，最好放置電解電容，會對電源的性能起到很大的提升作用，同時并聯幾個容量比較小的瓷片電容，就可以濾除不同頻率的交流成分。

2.4. 收發器完整的外圍電路設計

回想一下，我們在前面的敘述中講解了如何選擇收發器，收發器相關的差分信號處理，收發器的電源供給，這三方面的內容基本上較完整的覆蓋了收發器射頻電路設計的內容，也就是說，把這三部分弄清楚，基本上就完成了這部分的設計。

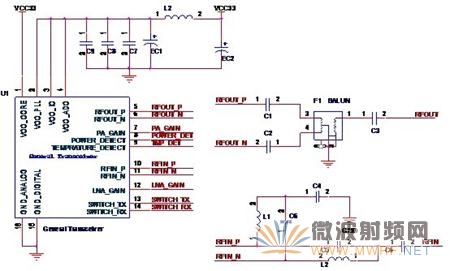

想必大家應該比較清楚那三部分的結構了，好，讓我們來試一下，在圖2-2那個芯片的外圍放置一些器件，再連上幾條線，完成無線收發器及其外圍電路設計。在這里，我們對收發器輸出的差分信號用平衡器處理得到單端信號RFOUT，來自低噪聲放大器的接收信號RFIN用分立元件處理得到差分信號RFIN_P，RFIN_N。這樣，就得到了如圖2-11所示的原理圖。

圖2-11 完整設計的無線收發器外圍電路

第3章. 功率放大器

功率放大器，Power Amplifier，俗稱PA，主要的作用就是將無線收發器（Radio Transceiver）送來的射頻信號進行功率放大，保證有足夠大的輸出功率滿足設計需求。功率放大器的設計是一個十分專業的話題，也有很多人，很多高級的射頻工程師在這方面進行過十分深入的研究，我在這里只針對我們的Wi-Fi產品的常用的設計方法進行討論。

我們的產品中，功率放大器的組成無非就是一顆芯片配上幾顆外圍的器件，但是在大功率的場合，幾乎不會有人用集成電路去做功率放大，一般都是用分立元件設計出來的，晶體管或場效應管。在我們目前的所有設計中，功率放大器都是用集成電路來實現的。如圖3-1所示，是通常的功率放大器的設計框圖。

圖3-1 功率放大器的框圖

功率放大器的設計會考慮很多參數，但主要分為三類：增益，噪聲，非線性。增益，和最終的輸出功率有關，噪聲和非線性關系著信號質量。

我在這里把功率放大器（在本章的以下內容中簡稱功放）分為以下幾個部分進行討論：功放芯片的選擇，功放芯片的供電，輸入回路，輸出回路，功率檢測，增益控制，溫度檢測。

3.1.1. 功放芯片的管腳
