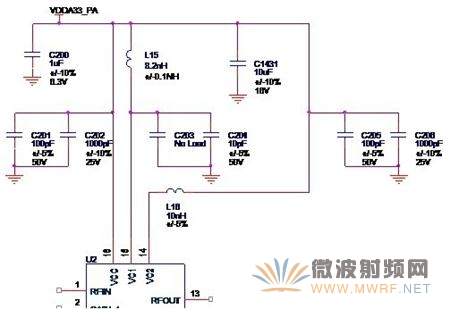

圖3-2展示的一般功放芯片有三個電源管腳，分別是VCC，VC1，VC2，其中的VCC是主電源供電，VC1是芯片內部第一級放大的供電，VC2是芯片內部第二級放大的供電。這里有個很重要的問題需要注意，VC1和VC2 不是簡單的供電管腳，這兩個管腳通常不會直接連接到電源上，一般會串聯一個電感（或者電阻）再連接到電源上，為什么呢？這是因為這是為芯片內的功率晶體管（或場效應管）供電的管腳，通常在分離元件組成的功率放大電路中，我們都會看到在晶體管的集電極（或者場效應管的漏極）上都串有電感，而電感是不容易集成到芯片中的，這樣，就需要在芯片的外部放置電感，這樣，就得到了典型的功放芯片的供電方式，如圖3-3所示。

圖3-3 典型的功放芯片供電方式

除了上面提到的電感的問題，另一個值得注意的就是，功放電路處理的模擬信號，是正統的模擬電路，因此需要尤其注意其電源要與數字電路的電源分開。另一個極為重要的問題是，如圖3-3所示，在每個電源管腳處，都需要放置一個濾波電容組合，例如VCC管腳處放置的是100pF和1000pF的濾波電容組合，VC1管腳處是10pF的電容。濾波電容的組合形式是這樣的，對于主電源管腳VCC，需要盡量多地放置不同容量的電容，而且這些電容的容量最好是不同數量級的，例如可以這樣組合：10uF+1uF+0.1uF+1000pF+100pF+10pF，不同容量的電容用于濾除不同頻率成分的擾動。對于VC1和VC2這兩個管腳，要注意，放置的濾波電容容量要較小，通常在1-10pF。

3.3. 輸入回路

功放電路的輸入回路一般包括兩個部分，一個是帶通濾波器（Band Pass Filter，BPF），一個是Π型匹配網絡，我們分開兩部分來講。

3.3.1. 帶通濾波器

我們知道，2.4GHz頻段的子載波有13個，頻率從2.412GHz到2.437GHz，相鄰兩信道之間的頻率間隔是500MHz，很容易理解，從收發器（Transceiver）輸出的信號包括了從2.412GHz到2.437GHz這樣的一個頻率帶，因此，為了能夠使有用的信號順利地進入功放芯片，無用的雜亂信號被濾除，一般會在功放芯片的輸入回路上放置一個帶通濾波器。

帶通濾波器有三種實現方法，一種是使用已經設計好的專用帶通濾波器，這在Ralink的方案中使用的很多；一種是使用分立元件組成的帶通濾波器，這種方法用的不是很多；第三種方法幾乎是Atheros專有的，就是印制帶通濾波器，這種濾波器最突出的優點就是沒有成本，最突出的缺點是占用的空間比較大，而且還需要凈空區，在AP51中就使用了這種濾波器。

用分立元件設計帶通濾波器需要復雜的計算過程，也需要較強的數學功底，我們在這里不進行過多的研究。接下來我們主要討論如何選擇一款已經設計好的帶通濾波器。帶通濾波器的參數并不多，主要有：
輸入阻抗
輸出阻抗
通頻帶
通頻帶內的衰減
通頻帶以外的衰減

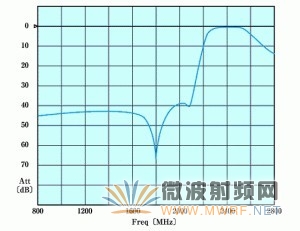

通常情況下，成品的帶通濾波器，輸入和輸出阻抗都會控制在50歐姆的標稱值，對于通頻帶相關特性，一張圖表足以反映出來。如圖3-4給出了我們常用的HMD845H的S21參數與頻率之間的關系。很明顯，該帶通濾波器的通頻帶為2.4GHz-2.5GHz，對于通頻帶以外的頻率，衰落的很快。

圖3-4 HMD845H的S21參數

3.3.2. Π型匹配網絡

匹配，這件事在射頻設計中是極其重要的，很多時候，我們設計或者調試射頻電路，都是在解決匹配的問題，永遠記住這樣一條經典的準則：共軛匹配傳輸功率最大。Π型匹配網絡一般直接放在功放芯片的輸入端，也就是放在RFIN這個管腳處，通常芯片的管腳不會匹配到50歐姆，我們也不會知道管腳的輸入特性，這樣的話，Π型匹配網絡的必要性就可想而知了。

Π型匹配網絡，顧名思義，形狀很像字母Π，我們來看一下實際的Π型匹配網絡。圖3-5給出的是Ralink常用的一種Π型匹配網絡。

圖3-5 Ralink常用的Π型匹配網絡
