增益控制的作用就是可以改變功放電路的增益，從而能改變輸出功率。改變功率放大器最終輸出功率的方法有兩種，一種是無線收發器改變自身的輸出功率，另外一種就是改變功放電路的增益，在這里我們主要關注后者。通常功放芯片的增益控制管腳會有兩個或者兩個以上，分別改變的是第一級放大和第二級放大的增益值，圖3-11是典型的增益控制原理圖。來自收發器的控制信號PA_GAIN經過R245和C248組成的RC濾波電路（濾除來自收發器的可能的交流成分）通過兩個電阻作用于功放芯片的GAIN_1和GAIN_2兩個管腳，從而控制功率放大電路的增益，也控制著最終的輸出功率。

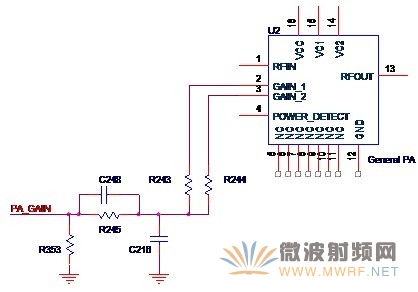

圖3-11 典型的增益控制原理圖

3.7. 溫度檢測

溫度檢測功能在Ralink的方案中使用的很多，但是在Atheros的方案就未曾見過。這一功能可以檢測功放芯片的溫度，防止芯片溫度過熱而燒毀。另外一個更加重要的作用就是根據環境溫度調整功放電路的輸出功率。很多情況下，環境溫度的改變，會對功放芯片的輸出功率會造成比較大的影響，如果無線收發器通過溫度檢測電路得知當前的溫度并適當的調整自身的輸出功率或者改變功放的增益，就可以使功放電路在環境溫度改變時依然可保持穩定的功率輸出，這對于提高產品的穩定性是有好處的。

圖3-12給出的是Ralink的典型的溫度檢測電路。圖中的RT1是熱敏電阻，當環境溫度改變時，自身的阻值會發生變化，這樣，顯而易見，TMP_DET的值就會發生變化，這樣，收發器就可以檢測到環境的溫度了。溫度檢測電路一般會放置在功放芯片的附近。

圖3-12 Ralink常用的溫度檢測電路

3.8. 完整設計的功率放大電路

在以上的內容中，我們討論了功率放大電路的各個組成部分，現在，讓我們將這些部分組合到一起，就可以完成功率放大電路的設計了，如圖3-13所示。我們來看一看，試一試能否找出之前的各部分，如果可以，那么你已經基本了解Wi-Fi產品的一般功率放大電路的架構了。

通常情況下，在功放芯片的Datasheet中會給出一份參考設計，這對于我們的設計具有一定的指導作用。

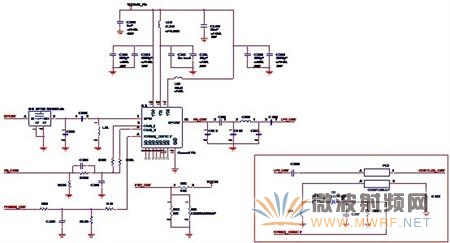

圖3-13 完整設計的射頻功率放大電路

第4章. 低噪聲放大器

低噪聲放大器在框圖1-1中位于收發切換器（Transmit/Receive Switch）和無線收發器（Radio Transceiver）之間，對天線感應到的信號進行放大，這樣才能使無線收發器進行有效的處理?？梢哉f，低噪聲放大器的性能直接影響著整個設計的靈敏度。

低噪聲放大器的框圖如圖4-1所示，有四個部分組成，輸入回路，輸出回路，放大電路，增益控制，在以下的內容中，我們將逐個討論。

圖4-1 低噪聲放大器的框圖

4.1. 低噪聲的放大器的主要參數

低噪聲放大器，顧名思義，就可以知道其具有極低的噪聲系數。噪聲系數的物理含義是：信號通過放大器之后，由于放大器產生噪聲，使信噪比變壞；信噪比下降的倍數就是噪聲系數。
除了噪聲系數以外，以下幾個參數也是我們需要關注的：
功率增益
增益平坦度
工作頻帶
動態范圍
