智能天線射頻前端電路的研究和設計

2014-01-14 來源:微波射頻網 字號:

1、引言

隨著移動通信事業在全球范圍內的迅猛發展,我國的移動通信總用戶已經躍居世界第一。作為通信強國,國內許多大學和公司致力于通信事業的研究和發展,并與九十年代初,提出了我國第一個具有自主知識產權的通信標準TD-SCDMA,它成為了第三代移動通信系統中三大主流標準之一。其中,智能天線是第三代移動通信技術及三代以后移動通信技術發展的主要研究方向之一。應用智能天線,可以有效抑制多址干擾,成倍的提高系統容量,極大的改善頻譜的使用效率,是解決近年來移動數目急劇增加,頻譜資源匱乏的有效途徑。

在移動通信系統的基站設備結構中,射頻前端模塊位于天線單元與中頻處理單元之間,其作用是為基站與用戶終端之間的通信提供信號通道。作為智能天線系統中的關鍵部件,在一定程度上決定了整個系統的通信質量。

2、射頻前端在智能天線中的作用和構成

在智能天線接收系統中,射頻前端的任務是對信號進行放大及頻率變換,以滿足A/D采樣的要求,射頻前端輸出信號的質量直接決定了整個智能天線系統的性能。它包括收信單元和發信單元,其中收信單元的主要作用是接收來自用戶發出的上行射頻信號,對其進行濾波、放大和下變頻處理,然后對變頻后的模擬信號進行數模轉換和解調,產生需要的數字I/Q信號,送往基帶處理單元;發信單元的主要功能是對基站基帶處理單元送來的數字信號進行調制以及數模轉換,然后上變頻到規定的射頻頻段并進行功率放大,最后通過天線發射。射頻前端的典型原理框圖如圖1所示。

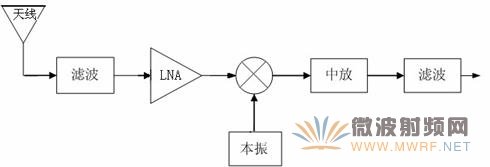

智能天線射頻前端工作原理框圖

圖1:智能天線射頻前端工作原理框圖

3、接收機射頻前端特性

收信機的設計目的就是在引入盡可能最小的干擾的情況下,將輸入的電磁能量轉變成有用的信號。一般情況下,收信機的性能指標主要由以下幾個指標衡量:

(1) 接收參考靈敏度電平: 接收參考靈敏度是指在確保誤比特率(BER)不超過某一特定值的情況下,即保證能對信號正確解調的情況下,接收機接收的最小信號電平。
(2) 鄰道選擇性:鄰道選擇性指接收機濾波器在指定信道頻率上的衰減與在相鄰信道頻率上的衰減比值。鄰道選擇性的強弱,直接影響著射頻收信機的接收性能。
(3) 動態范圍:對于收信機來說,其接收動態范圍指在滿足一定的通信質量的前提下它能夠處理的最小與最大信號功率范圍。
(4) 雜散抑制:雜散抑制是指接收機對有用信號以外的其他雜散信號(如寄生信號、本振泄漏等)的抑制能力。

典型的接收機設計主要有超外差接收機和零中頻接收機兩種形式。零中頻接收機或者接近零中頻接收機又叫直接變換接收機,這是近年來比較偏愛的一類接收機,但零中頻接收技術上還有些問題。超外差接收機是最為普遍的接收機,它比零中頻接收機具有更好的噪聲性能,能有效的抑制接近有用信號的干擾, 因此,TD-SCDMA系統適宜采用這種超外差接收機的方案。

4、接收機射頻前端的設計實現

在TD-SCDMA射頻收信機模塊中考慮二次變頻方案,這是因為在不同頻率點分配增益穩定性較好,并且更多的優化濾波可提高接收機抗干擾能力。圖2為射頻前端發信機結構圖。

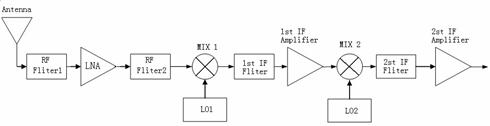

射頻前端發信機結構圖

圖2:射頻前端發信機結構圖

RF前端包括射頻濾波器(RF Fliter),低噪聲放大器(LNA),中頻濾波器(IF Fliter),中頻放大器(IF Amplifier),混頻器(MIX)。

各部分電路的作用如下:
(1) RF Fliter1一般叫做預選器,它具有良好的單向性能和良好的反向隔離性,防止除接收頻率以外的干擾信號進入和防止本振(或發射) 信號通過接收天線泄漏;
(2) LNA選擇低噪聲、高增益的集成放大器,目的是補償預選器的損耗、提高系統的信噪比、加強混頻器/ 本振電路與輸入端口之間的隔離;
(3) 1st IF Fliter主要是實現鏡像抑制,在高放后必須有抑制,否則高放的噪聲系數會由于放大后的鏡像噪聲混頻進入信道而成倍增加。1st IF越高鏡像抑制濾波器的通頻帶越寬;
(4) 1st IF Amplifier的作用為補償混頻器的損耗,提供給2st IF Amplifier足夠電平;
(5) IF Fliter2實際上是一個低通濾波器,主要是抑制放大、混頻產生組合的干擾和雜波以及取出中頻信號。在混頻器選擇低端輸入,某些干擾信號可能在射頻信號的低端產生,特別是在數字本振電路中,低端的中頻干擾信號會泄漏到混頻器的輸入端,混頻器對中頻干擾相當于一級放大器,能順利的通過后面的電路而形成干擾;
(6) MIX1變頻采用的是低噪聲、大動態、隔離度高的DMOS 場效應管集成的無源雙平衡混頻器。MIX2變頻采用的是無源雙平衡混頻器。

5、仿真結果

根據3GPP標準的要求,對收信鏈路設計進行了仿真,對收信鏈路的各個器件建立相關模型,構建射頻收發鏈路的設計平臺。由于篇幅的限制,這里沒有一一列出所選器件的參數,仿真時,按照所選器件的性能指標,使用各個的行為級功能模塊,直接按設計要求對其參數進行設定,然后對整機方案的各種特性進行仿真。
