智能天線射頻前端電路的研究和設計

2014-01-14 來源:微波射頻網 字號:
(1) 頻帶選擇性仿真

由仿真結果可看到,在偏離中心頻率190MHz處,即1820~1835MHz頻段,可得到78dB左右的衰減;在偏離中心頻率380MHz處,即1630~1645MHz頻段,可得到98dB左右的衰減,此外接收機射頻前端的接收帶寬為20MHz,和TD-SCDMA系統的要求相吻合,而且通帶內的波動不超過0.01dB。

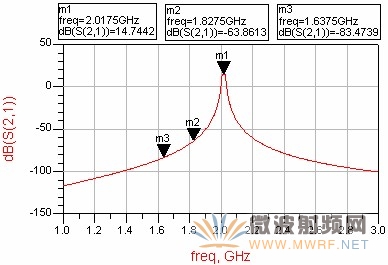

頻帶選擇性仿真結果圖

圖 3: 頻帶選擇性仿真結果圖

(2)信道選擇性仿真

接收機的信道選擇性主要靠中頻濾波器完成,對于接收通道而言,即要由SAW聲表面波濾波器及LC濾波器來實現,仿真電路圖如圖4所示:

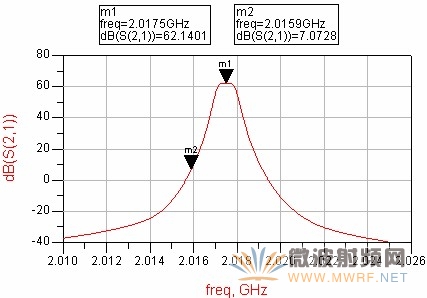

信道選擇性仿真結果圖

圖4: 信道選擇性仿真結果圖

從仿真結果可以看出,中心頻率2.0175 G處的增益為62dB,為系統的最大增益;鄰道抑制達到了55dB,優于要求的45dB的要求。

(3) 系統預算增益仿真

通過接收機系統預算增益仿真,可以看到總增益在系統各個部分中的分配情況。仿真結果如圖5所示:從中可以看出,在TD-SCDMA系統接收頻段內,通道級聯增益最高可達60dB。

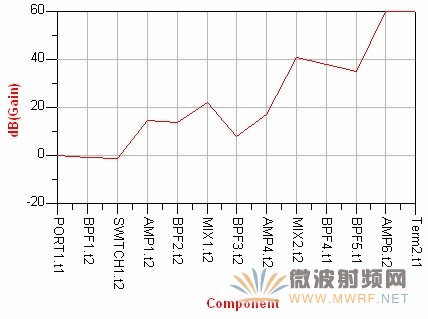

接收機預算增益仿真結果

圖5:接收機預算增益仿真結果

(4)噪聲系數仿真

若滿足3GPP對接收參考靈敏度電平的要求,則整個射頻通道的級聯噪聲系數不能大于7dB。電路仿真結果如下所示。從圖6可以看出,在系統接收頻段內,級聯噪聲系數小于7dB,與3GPP標準要求相符。

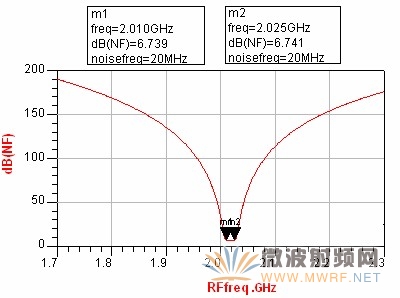

接收機噪聲系數曲線

圖6: 接收機噪聲系數曲線

(5)、三階截點仿真
