低噪聲放大器是通信、雷達、電子對抗及遙控遙測系統中的必不可少的重要部件，它位于射頻接收系統的前端，主要功能是對天線接收到的微弱射頻信號進行線性放大，同時抑制各種噪聲干擾，提高系統的靈敏度。特別是隨著通信、電子對抗、微波測量等向著寬頻帶、低噪聲、小型化方向發展，放大器的低噪聲和寬頻帶設計問題得到了越來越廣泛的重視。這里給出了一個50～300MHz的低噪聲寬帶放大器的設計，該放大器在工作頻段內具有優良的增益平坦度和噪聲系數，能提高接收機的靈敏度。

1、寬帶實現和負反饋原理

寬帶放大器設計的主要障礙是有源器件的增益帶寬積的制約，即有源器件的增益在頻率高端隨著頻率的增加以6dB/倍頻程下降。寬帶放大器常用的設計方法有：平衡結構式放大器，負反饋式放大器，有源匹配電路，電抗網絡匹配，寬帶電阻匹配，分布式放大器等。其中負反饋式放大器具有如下明顯的優點：降低整個電路對晶體管自身性能變化的敏感度；獲得較好的輸入阻抗匹配和較低的噪聲系數；增大工作頻帶內放大器的穩定性；增加放大器的線性度等。因此，負反饋技術被廣泛地運用于寬帶放大器的設計當中。

采用負反饋技術的放大器如圖1所示。

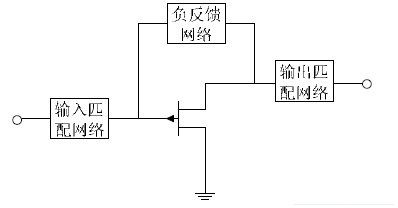

圖1、負反饋式放大器

其中柵極和漏極之間的反饋網絡由電容、電阻和電感組成。其中電容的作用是防止反饋網絡對晶體管的直流偏置產生影響；電感的作用是減少放大器在頻率高端的反饋量，抵消放大器的增益隨頻率增加而降低，通過調節電感的大小可以調節放大器增益的平坦度。電阻起主要反饋作用，通過調節電阻值的大小可以調節反饋量的多少。同時當反饋電阻R = g_m × Z₀²時，放大器可以獲得良好的阻抗匹配。

2、偏置電路和穩定因子

2.1、偏置電路

放大器的偏置電路如圖2所示。圖2中電感L1和L2是射頻扼流圈（RFC）；電容C1-C4為電源濾波電容；R3可由公式（1）推得：

其中I_DS是漏電流，I_BB是流經R1/R2分壓器網絡的電流。R1和R2可由式（2）和式（3）推得：

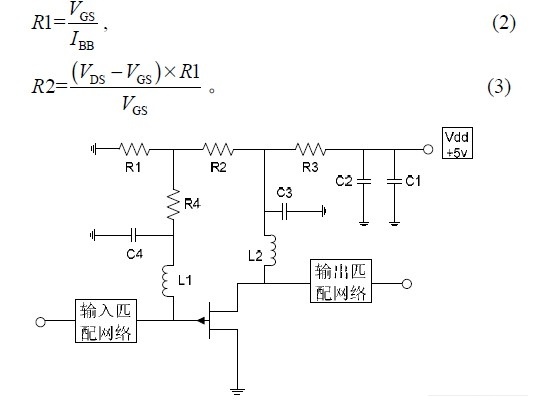

圖2、放大器的偏置電路

2.2、穩定因子

電路的穩定性設計必不可少，因為高增益放大器比較容易自激。考慮放大器的穩定性時主要考慮的是穩定系數K和|Δ|，為了得到絕對穩定的網絡，必須滿足K>1和|Δ|<1。

穩定系數K和|Δ|的表達式如（4）和（5）所示：

當上面兩個條件同時滿足時，放大器絕對穩定；如果這兩個條件不能同時得到滿足，放大器將存在潛在的不穩定和振蕩。此時需要采取一些措施來改善放大器的穩定性，主要方法有：源極串聯負反饋；漏極與柵極并聯負反饋；漏極串聯電阻和漏極并聯電阻；插入鐵氧體隔離器等。

3、ADS仿真及電路測試

根據Avago公司提供的ATF54143的晶體管模型，在ADS中建立電路，對設計的低噪聲放大器的S參數和噪聲系數進行仿真和優化。考慮到制作加工過程中可能帶來的誤差，設計仿真的性能指標設置必須高于所要求達到的性能指標。通過反復的優化，最后得到的仿真結果為：在50～300MHz頻帶內，增益為23±0.2dB，噪聲系數小于0.4，輸入駐波小于1.4，輸出駐波小于1.4。

根據仿真結果，制作PCB板，裝配放大器，如圖3所示。

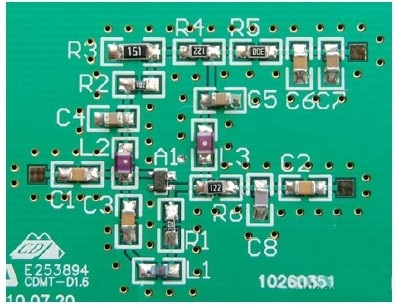

圖3、放大器實物圖

然后使用安捷倫公司的E5061A網絡分析儀和N8975噪聲系數分析儀對放大器進行測試，增益、駐波和噪聲系數的測試結果分別如圖4、圖5和圖6所示。

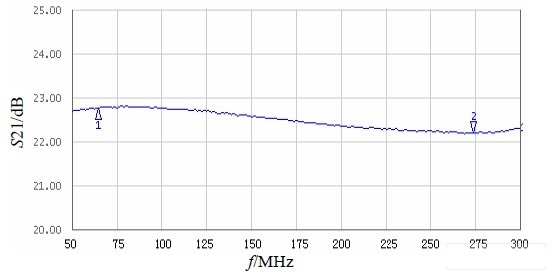

圖4、增益與頻率的關系

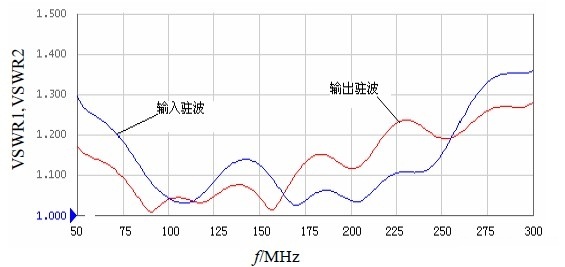

圖5、輸入/輸出駐波與頻率的關系

圖6、噪聲系數與頻率的關系

由圖4、圖5和圖6可以看出，研制的低噪聲放大器在寬帶（50～300MHz）的工作頻段內，增益大于22dB，平坦度小于±0.3dB，噪聲系數小于1.25，輸入駐波小于1.4，輸出駐波小于1.3。可以看出低噪聲放大器的測試結果與仿真結果吻合較好。但測試的噪聲系數比仿真結果稍差，增益比仿真結果稍低，這是由于電容、電感的寄生電阻的影響，同時調試時濾波器的輸入端口和輸出端口不是完全匹配，器件的接地性不是很好，及測試電纜和接頭的影響。

4、結語

寬帶低噪聲放大器是通信系統中不可或缺的重要器件，這里通過負反饋技術，選用Avago公司的高電子遷移率晶體管ATF54143設計了一個低噪聲寬帶放大器，并使用微波仿真軟件ADS進行優化，得出在50-300MHz的工作頻率帶內，增益大于22dB，平坦度小于±0.3dB，噪聲系數小于1.25，輸入駐波小于1.4，輸入駐波小于1.3。

這里的創新點是使用負反饋技術設計出低噪聲寬帶放大器，該放大器具有增益高，增益平坦度優，及噪聲系數小等優點，可廣泛應用于微波通信、衛星通信等各種電子設備中。
