在電子設計中，模擬/RF設計一直是最讓設計師頭疼的部分，傳統上，模擬射頻器件供應商一般只提供器件的datasheet以及若干參考設計，但是，要讓器件運轉正常，設計師需要更多實際電路的評估和測試，這方面需要時間和經驗的積累，也是非常耗費精力財力的，有沒有什么辦法讓設計師可以加快這方面的設計呢？或者能實現模擬射頻電路的復用？ADI的實驗室電路給出了一些探索。

“ADI的實驗室電路不同于參考設計，是更接近實際應用的電路。”ADI電路工程師胡生富在接受電子創新網采訪時表示，“我們ADI提供實驗室電路也是想把經過驗證的，成熟的電路提供給工程師，讓工程師只進行簡單地的評估和測試后就可以投入到系統設計中去，從而加速他們的設計。”

ADI是這樣定義實驗室電路的：

1、經過構建和測試可以確保功能和性能的電路設計。
2、借助ADI公司眾多應用專業技術，解決了多種常見的模擬、RF/IF和混合信號設計挑戰。
3、配有完備的文檔，易于學習、理解和集成。模擬設計需要的是經驗的積累；
4、新增實驗室電路包括原理示意圖、物料清單和布局文件。
5、大多數新電路提供評估硬件。
6、如需要，還可附帶Linux器件驅動。

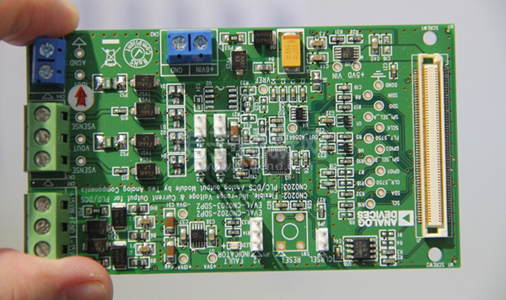

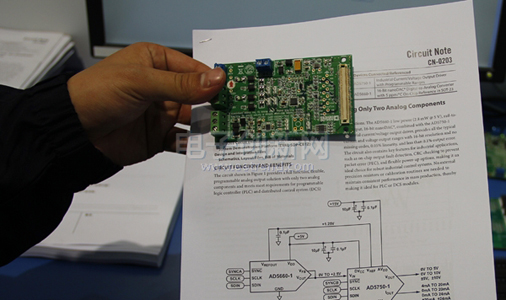

僅需使用兩個模擬器件的靈活的PLC/DCS模擬輸出模塊

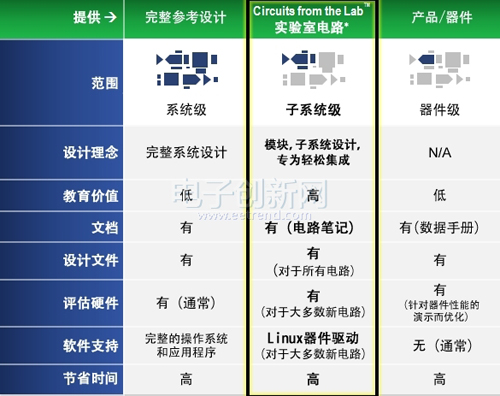

可以看出，ADI的實驗室電路已經不是簡單的一個電路，而是試圖通過文檔打包的形式把ADI的模擬經驗進行復用和傳承。它更像一個可以移植的子系統，下面這個圖表揭示了ADI實驗室電路和參考設計以及器件的區別。

據介紹，目前ADI已經可以提供超過200個實驗室電路，這些電路主要為系統的前端模擬設計、射頻設計、數據采集、電機控制等子系統，對于一些熱門的實驗室電路，ADI還直接以PCB板形式提供給客戶，這樣設計師可以很快進行評估。“目前實驗室電路非常受歡迎，在我們跟蹤中發現，很多用戶在最后的產品中沒有改動實驗室電路，也很少做元器件的替換。”胡生富強調。“這也說明，實驗室電路的可用性非常高。”

ADI的這個服務其實也意味著模擬射頻器件商把傳統上的服務從器件級別延伸到子系統級了。ADI的實驗室電路基本都提供非常詳細的應用筆記和測試文檔，方便工程師了解細節，另外，實驗室電路均采用通用標準的接口，這樣方便了設計師與其他系統的對接。詳細信息可以登錄這里analog.com/zh/circuits-from-the-lab/index.html

除了提供可以移植到子系統，ADI近來還陸續推出了一系列免費的設計工具，例如轉換器工具ADIsimADCVisualanalog、Σ-Δ寄存器配置助手等等，放大器工具ADIsimOpAmp、運算放大器誤差預算計算器、ADIsimRF等等，射頻工具ADI SRD DESIGN STUDIO（ADIsimSRD設計工作室）、ADIsimR、ADIsimPLL等等，此外，還提供時鐘工具、電源工具、處理器工具等等，這些工具多以免費提供，幫助工程師快速完成設計，以ADIsimSRD設計工作室為例，據介紹，推出這個工具的初衷是目前短距離無線系統的設計與優化是一項復雜的任務，需要設置彼此互相依賴的參數的不同范圍。還有，在開發過程中需要考慮的子系統的范圍包括：鎖相環（PLL）、射頻濾波/匹配、調制類型與解調過程、數據包格式以及平均功耗等。直到今天，系統設計人員仍然依靠基于電子數據表的工具以及反復的實驗室工作，來對這些參數進行優化。

ADI SRD Design Studio支持對使用ADF7xxx系列收發器和接收機的典型無線系統中的許多參數進行實時仿真和優化。還可以構建用戶被引導的路徑，并將設計流程分解為若干截然不同的任務，從而大大簡化整個系統開發過程。
