多輸入、多輸出(MIMO) 收發器架構廣泛用于高功率RF 無線通信系統的設計。作為邁入5G 時代的一步，覆蓋蜂窩頻段的大規模MIMO 系統目前正在城市地區進行部署，以滿足用戶對于高數據吞吐量和一系列新型業務的新興需求。高度集成的單芯片射頻收發器解決方案(例如，ADI 新推出的ADRV9008/ADRV9009產品系列) 的面市促成了此項成就。在此類系統的RF 前端部分仍然需要實現類似的集成，意在降低功耗(以改善熱管理) 和縮減尺寸(以降低成本)，從而容納更多的MIMO 通道。

MIMO 架構允許放寬對放大器和開關等構建模塊的RF 功率要求。然而，隨著并行收發器通道數目的增加，外圍電路的復雜性和功耗也相應升高。ADI 采用硅技術的新型高功率開關專為簡化RF 前端設計而研發，免除外圍電路的需要并將功耗降至可忽略不計的水平。ADI 采用硅技術的新型高功率開關為RF 設計人員和系統架構師提供了提高其系統復雜度的靈活性，且不會讓RF 前端成為其設計瓶頸。

在時分雙工(TDD) 系統中，天線接口納入了開關功能，以隔離和保護接收器輸入免受發送信號功率的影響。該開關功能可直接在天線接口上使用(在功率相對較低的系統中，如圖1 所示)，或在接收路徑中使用(針對較高功率應用，如圖2 所示)，以保證正確接至雙工器。在開關輸出上設有一個并聯支路將有助改善隔離性能。

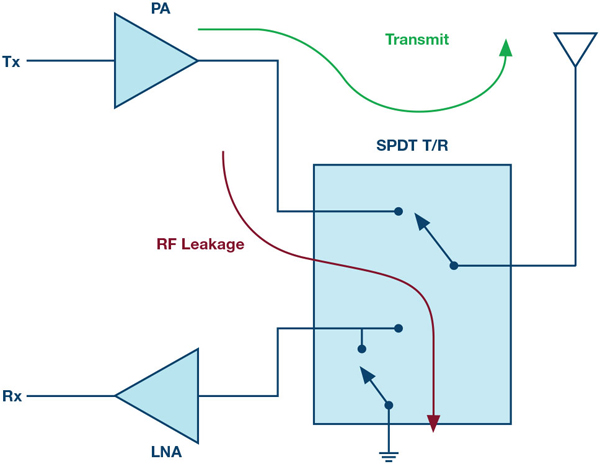

圖1. 天線開關。

圖2. LNA 保護開關。

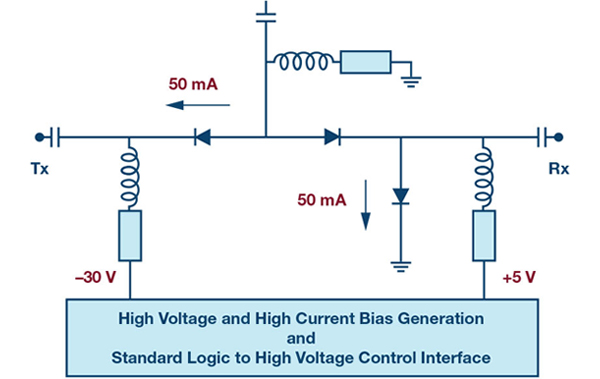

基于PIN 二極管的開關具備低插入損耗特性和高功率處理能力，一直是首選解決方案。然而，在大規模MIMO 系統的設計中，它們需要高偏置電壓以施加反向偏置(用于提供隔離) 和高電流以施加正向偏置(用于實現低插入損耗)，這就變成了缺點。圖3 示出了一款用于基于PIN 二極管的開關及其外設的典型應用電路。三個分立的PIN 二極管通過其偏置電源電路施加偏置，并通過一個高電壓接口電路進行控制。

圖3. PIN 二極管開關。

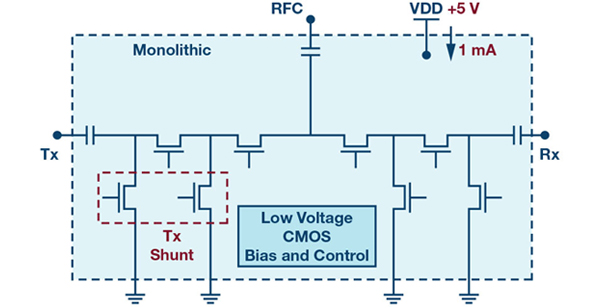

ADI 的新款高功率硅開關更適合大規模MIMO 設計。它們依靠單5 V 電源供電運行，偏置電流小于1 mA，并且不需要外部組件或接口電路。圖4 中示出了內部電路架構。基于FET 的電路可采用低偏置電流和低電源電壓工作，因而將功耗拉低至可忽略的水平，并可在系統級上幫助熱管理。除了易用性之外，該器件架構還可提供更好的隔離性能，因為在RF 信號路徑上納入了更多的并聯支路。

圖4. ADRV9008/ADRV9009 硅開關。

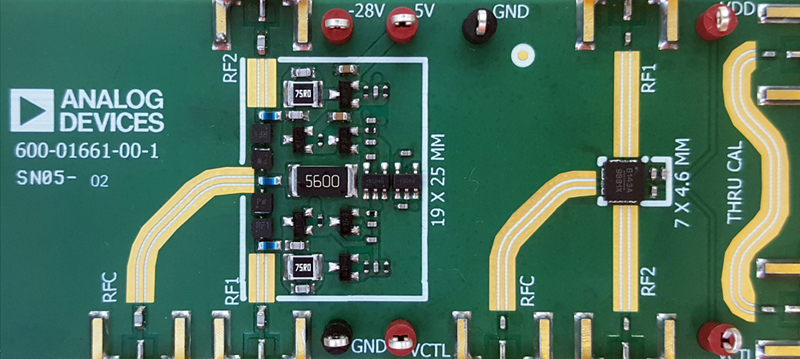

圖5 并排對比了單層PCB 設計上基于PIN 二極管的開關和新型硅開關的印刷電路板(PCB) 原圖。與基于PIN 二極管的開關相比，硅開關所占用的PCB 面積不到其1/10。它簡化了電源要求，且不需要高功率電阻器。

圖5. 基于PIN 二極管的開關設計與硅開關的并排比較。

ADI 的高功率硅開關能夠處理高達80 W 的RF 峰值功率，這足以滿足大規模MIMO 系統的峰值平均功率比要求，并留有裕量。表1 列出了ADI 專為不同的功率級別和各種封裝類型而優化的高功率硅開關系列。這些器件繼承了硅技術的固有優勢，而且與替代方案相比，可實現更好的ESD 堅固性和降低部件與部件間的差異。

表1. ADI 新推出的高功率硅開關系列

大規模MIMO 系統將繼續發展，并將需要進一步提高集成度。ADI 的新型高功率硅開關技術很適合多芯片模塊(MCM) 設計，將LNA 一起集成，以提供面向TDD 接收器前端的完整、單芯片解決方案。另外，ADI 還將調高新設計的頻率，并將引領針對毫米波5G 系統的相似解決方案。隨著ADI 將其高功率硅開關產品系列擴展到了X 波段頻率和更高的常用頻段，電路設計人員和系統架構師還將在其他應用(例如相控陣系統) 中受益于ADI 新型硅開關。

作者：Bilge Bayrakci，Analog Devices 公司

作者簡介：Bilge Bayrakci 是 ADI 射頻和微波控制產品部的營銷和產品經理。他獲得伊斯坦布爾科技大學電氣工程碩士學位，并擁有20 多年的半導體行業從業經驗。他于2009 年加入ADI。
