智慧交通作為智慧城市的重要組成部分非常依賴于對現行及未來車輛的數字化、信息化、智能化管理，而當前對于車輛管理的單一手段已經越來越無法滿足城市日益增長的交通管理需求，開拓新型車輛管理模式至關重要。汽車電子標識（electronic registration identification of the motor vehicle，簡稱ERI）通過將車牌號碼等信息存儲在射頻標簽中，能夠自動、非接觸、不停車地完成車輛的識別和監控，還為車輛所涉及的諸如加油、保險、年檢、違法、事故、逃逸等過程提供智能化管理手段和大數據信息來源，已經成為構建智慧交通應用系統的重要基礎手段。

目前中國市場的汽車電子標識必須符合中國標準GB/T 29768-2013“信息技術—射頻識別—空中接口協議(800/900 MHz)”和GB/T 35786-2017“機動車電子標識讀寫設備通用規范”，本文將梳理國內汽車電子標識設計方案的挑戰，給出以高性能信號鏈方案提供商ADI公司的兩種超高頻射頻識別（UHF RFID）讀卡器射頻前端解決這些難題的方法和思路。

消除UHF RFID系統的自我干擾

在UHF RFID系統中，讀取器在發送連續波(CW)信號為無源標簽供電時，會同時以相同頻率接收來自標簽的反向散射信號。由于發送器-接收器之間的隔離性能欠佳，強連續波信號和相關的發送器噪聲會泄漏到接收器中。通常這種泄漏信號被稱為自干擾(SJ)信號，它會降低讀卡器的靈敏度。

在汽車電子標識應用的RFID讀卡器中，定向耦合器通常用作發射器和接收器的雙工器。SJ信號的產生主要是由于天線的反射、定向耦合器的隔離都有限以及連接到耦合器耦合端口的電路反射造成的。

可以使用兩種方法來克服這個SJ信號問題。第一種方法是在接收器LNA之前設計一個自干擾消除(SJC)電路。第二種方法是使用零中頻接收器架構，而且發射器和接收器使用的相同的本地振蕩器(LO)。在這種情況下，自干擾信號將在基帶轉換為直流，然后使用隔直電容對信號進行交流耦合。在這個隔直點后，去除了SJ信號，后續元件的動態范圍要求隨之放寬。這意味著在基帶上可增加足夠的增益以降低接收器的噪聲系數(NF)。這兩種方法可以單獨使用，也可以結合使用。一個典型的SJC電路如下圖所示。

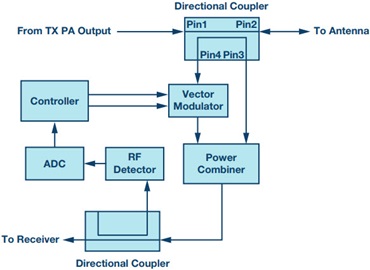

典型的自干擾消除電路

實現UHF RFID讀卡器的關鍵RF性能指標分析

對于發射器來說，在數字域內，應對信號進行低通濾波，以滿足頻域ACLR的要求，以及時域RF包絡的要求。在模擬域，PA線性度和LO相位噪聲都會影響ACLR的性能。經過低通濾波后，由TPP編碼的ASK信號的峰均比(PAR)約為2 dB。PA平均輸出功率約為32 dBm，裕量為1 dB，因此應選擇大于35 dBm P–1 dB的PA。對于LO相位噪聲，125 kHz至375 kHz的相位噪聲積分應小于–40 dBc，375 kHz至625 kHz的相位噪聲積分應小于–60 dBc。對于帶外發射要求，需要采用一個RF濾波器，以滿足發射器在諧波頻率處的雜散要求。對于接近工作頻率的要求，例如在915 MHz和930 MHz，100 kHz測量帶寬的噪聲為–52 dBm的要求，RF濾波器一般尚未衰減，所以調制器在0 dBm輸出功率時的本底噪聲要求約為 –52 –10 ×log10 (105) –30 = –132 dBm/Hz。在5 MHz偏移量下的相位噪聲要求也應小于 –132 dBc。

UHF RFID讀卡器RF前端框圖

接收器的靈敏度在GB/T 35786-2017標準中規定為–65 dBm。假設讀卡器在所有可能的數據速率下都滿足–65 dBm靈敏度要求，那么640 kHz反向鏈路頻率(BLF)應該是最糟的情況。對于包含RFID讀卡器的SJC，從天線端口到SJC輸出的插入損耗約為15dB，因此SJC輸出點的靈敏度要求為–80 dBm，假設不包含直流的標簽反向散射信號功率為–80 –3 = –83 dBm。ASK調制信號解調閾值約為11 dB，BLF 640 kHz上行鏈路信號的信號帶寬為2.56 MHz。所以總的NF需求為：NF ≤ –83 –(–174 + 10 ×log10 (2.56 ×106) + 11) = 15.9 dB這個NF總體要求包括SJC之后的接收器電路的噪聲影響、SJC電路引起的噪聲和發射器泄漏噪聲。假設矢量調制器信號支路與自干擾支路之間的延時是匹配的，那么SJC電路在抵消CW自干擾信號的同時，發射器的泄漏噪聲也會得到很好的抵消。發射器泄漏噪聲包括三部分：相位噪聲、幅度噪聲和白噪聲。一般情況下，幅度噪聲和白噪聲會抵消至–174 dBm/Hz本底噪聲。對于剩余的相位噪聲，由于發射器和接收器使用相同的LO，由于距離相關效應，它在下變頻過程中會轉換為直流。在這種情況下，矢量調制器分支噪聲將是唯一的額外引入噪聲。假設矢量調制器分支本底噪聲為–162 dBm/Hz，因此在SJC電路輸出端，有效NF為–174 –(–162) = 12 dB，那么SJC之后接收器電路的NF要求為10 ×log10 (101.59 –101.2) = 13.6 dB。

分別基于分立式組件&集成模塊的兩種參考設計

· 基于ADF9010和AD9963的解決方案

ADF9010是一款完全集成的RF發射器調制器、本地振蕩器(LO)和接收器模擬基帶前端，工作頻率范圍為840 MHz至960 MHz。AD9963是12位低功耗MxFE® c轉換器，提供兩個采樣速率為100 MSPS的ADC通道和兩個采樣速率為170 MSPS的DAC通道。

使用ADF9010和AD9963實現UHF RFID讀卡器RF前端的框圖如下圖所示。LNA（例如ADI公司的ADL5523，它是一種高性能GaAs pHEMT LNA，具有0.8 dB NF和21.5 dB增益）與解調器（ADL5382）和ADF9010（接收器增益設置為24 dB）整個系統的級聯NF小于3 dB。

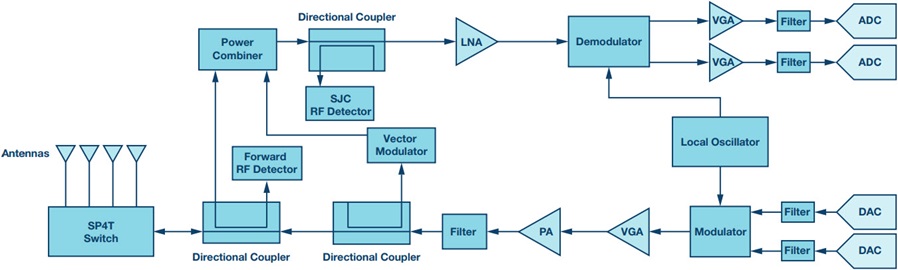

使用ADF9010和AD9963的UHF RFID讀卡器RF前端

· 基于AD9361的解決方案

AD9361是一款高集成度的射頻(RF)收發器，能夠通過不同配置實現各種廣泛應用。它在單個器件中集成了提供所有收發器功能所需的全部RF、混合-信號和數字模塊。為了實現UHF RFID讀卡器，發射器和接收器應該使用相同的LO來利用距離相關效應，因此使用AD9361發射器監控路徑，而不是常規的接收器路徑。AD9361發射器監控路徑會旁路內部LNA，所以添加了一個外部LNA。AD9361基帶采用直流耦合，而不是交流耦合。在這種情況下，需要SJC電路能夠?qū)⒆愿蓴_信號降低到足夠低的水平，例如小于–35 dBm，避免模擬電路出現飽和。因此，可以在數字域中移除自干擾轉換直流信號。

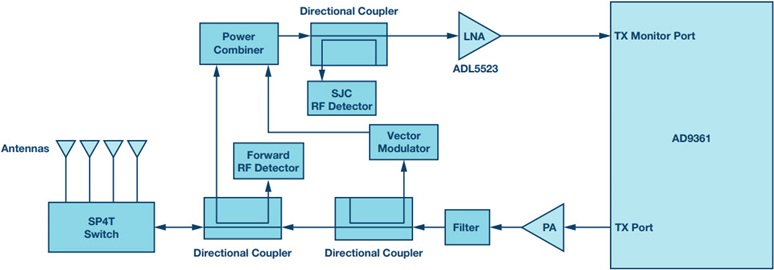

使用AD9361的UHF RFID讀卡器RF前端的框圖

AD9361發射器監控路徑增益分布由兩部分增益組成：前端增益（發射器監控增益）和接收低通濾波器增益(GBBF)。 發射器監控器增益可以設置為0 dB、6 dB或9.5 dB。GBBF 可以設置為0 dB至24dB，步長1 dB。利用這種靈活的增益配置，可以輕松實現接收器AGC功能。對于這個UHF RFID讀卡器應用，發射器監控路徑增益設置為3 dB，GBBFF設置為6 dB。當AD9361增益設置為3 dB時，ADL5523和AD9361的發射器監控端口的級聯NF約為12.6 dB。與13.6 dB分析要求相比，此設置存在1 dB的裕量，如果殘余的自干擾信號為–35dBm，則數字域功率為–7 dBfs。

總結

基于ADF9010和AD9963的解決方案具有高性能和相當大的裕量，可以滿足GB/T 29768-2013和GB/T 35786-2017的要求。基于AD9361的集成解決方案在降低接收器靈敏度的情況下也滿足這些要求，與分立式雙組件方案相比，此方案明顯簡化。
