摘要：該文分析了使用RFID射頻識別卡來實現停車場的智能化管理，就作者曾參與的一個相關系統的設計與開發，結合案例實際對研發過程中的一些具體問題進行研究與探討。

隨著我國社會經濟的發展，城市停車問題已經成為實施國家汽車產業政策和城市道路交通政策的“瓶頸”之一。目前有部分停車場使用了磁卡或接觸式的ID卡進行管理。但車輛入場和出場的速度相對較慢，只能由發卡機自動發卡或者人工發卡，效率不高。

而將遠距離RFlD射頻識別技術應用于停車場管理中。可有效地管理停車場。具有使車輛進出有序、手續簡便、速度快、安全防盜、管理自動化、收費公正合理、應收費用不流失以及減少管理人員的特點。本文就作者參與的一個相關系統設計介紹一下設計思路。

1、RFID的應用

射頻識別即RFID（Radio Frequency Identification）技術。又稱為電子標簽，無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并且讀寫相關數據，無需識別系統與特定目標之間建立機械或光學接觸【-1;也是一種非接觸的自動識別技術，是目前發展最為迅速、潛力最大的新興技術之一。

RFID標簽分為有源和無源兩種。有源RFID標簽自身帶有電池供電。讀寫距離遠、體積大、價格高；無源RFID標簽本身不帶電池，其能量從讀卡器發射的電磁波中獲得，特點是體積小、價格低、壽命長，讀寫范圍是10毫米至5米的距離。無源RFID系統的基本工作原理是當電子標簽進入讀卡器發射電磁波，使標簽天線產生的感應電壓達到規定值時，電子標簽被激活，并通過內置耦合線圈發送信息；系統接收從電子標簽發送來的調制信號。經讀卡器對接收的信號進行調制和解碼后送到后臺主系統進行相關處理；主系統根據邏輯運算判斷該標簽的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作。

因此。在本系統設計中選用無源RFID卡?？▋扔行酒吞炀€作數據傳遞和接收能源用，全部密封，所以防塵防水。又因為不用磁頭讀寫，不存在磨損磁帶或受干擾，或因磁頭積塵而失效，可使用10萬次以上，在耐用、可靠程度和經濟上遠優于現在大多數停車場系統使用的磁卡。

2、開發語言及數據庫

在開發語言的選擇上。選擇了Delphi來設計前臺界面，使用SQL Server來實現數據庫的管理。Delphi擁有一個可視化的集成開發環境（IDE）。采用面向對象的編程語育Object Pascal和基于部件的開發結構框架，它提供了‘500多個可供使用的構件。利用這些部件，可以快速地構造出應用系統。SQL Server數據庫是目前使用的比較普遍的數據庫軟件，其管理功能強大，能滿足本系統對于數據管理的需求。借助Delphi豐富的接121實現和SQL數據庫的有效鏈接，數據層服務器與中間層服務器之間的連接采用ADO接口連接[Z1.中間層服務器和客戶端的連接采用Socket組件連接[31.建立一個三層的C/S邏輯結構，如圖1所示。

在數據庫管理中?？梢砸罁就＼噲鰞鹊墓潭ㄓ脩舻姆纸M情況分別給出相應的收費標準。對不同的分組由RFID卡來識別并扣除費用。在后臺管理程序中可設置用戶管理、卡片授權管理和不同操作員用戶權限管理等功能。

3、出入口控制器的設計

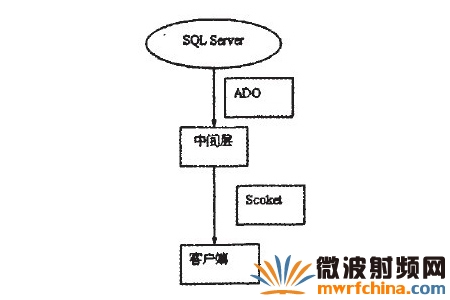

圖1 系統的邏輯結構

對于停車場的設計分為入口和出口。因此使用RHD卡實現管理相應的需要有入口控制器和出口控制器兩部分，停車場設計示意圖如圖2所示。

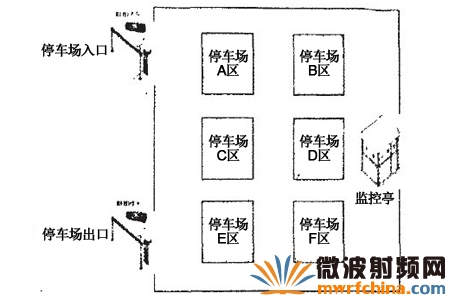

圖2停車場示意

出口控制器和入u控制器的設備是相同的。本文僅就人口控制器進行介紹，包括的硬件有：RFID讀卡器、車輛檢測設備、控制器、顯示屏、控制道閘、視頻采集設備和控制器6個部分。其中RFID讀卡器和控制器之間采用RS232接口進行通訊，控制器與后臺管理計算機（上位機）之間使用TS485接口實現通訊，如圖3所示。

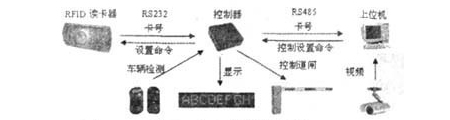

圖3 入口控制器組成

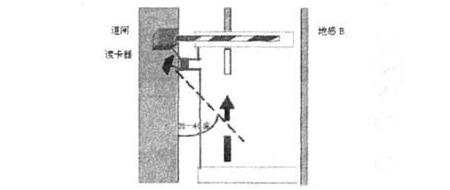

該系統的設計關鍵在于借助RFlD射頻識別卡實現出入口工作的快速、安全和有效。當車輛進入停車場入口通道的時候。由視頻采集設備抓拍車輛圖像，同時周定在入口道閘的RFID讀卡器接收由車輛上的RFID射頻昔發送的信號并通過系統后臺PC判斷該車輛上的RFID卡是否與數據庫中的相關信息一致，當信息一致的時候。由控制器控制道閘的打開，車輛放行，入口控制器示意圖如網4所示。整個過程車輛只在通過道閘時有短暫的停餐。相比目前市場lz使用的停車場管理系統。使用RFID射頻卡的最大特色戟是實現了車輛的快速通過、對于車輛的收費管理借助RFID卡自動完成，極大的提高了停車場的吞吐效率。

對于固定用戶的停車通過遠距離射頻卡感知車輛的進入和退出并進行身份識別：同時利用計算機管理手段確定車型及收費標準、停車計費金額。

結合數據庫進行管理、計費；最后結合自動控制技術控制機電一體化外圍設備。從而控制進出停車場的各種車輛：實現車輛免停車自動出入及存放時間記錄、查詢和管理。而對于臨時用戶可以由自動發卡機或者由保安人工發卡來實現。

4、遠距離RFm射頻識別技術的優點

而將遠距離RFlD射頻識別技術使用在停車場管理系統中就體現出了很多突出的優點：（1）嚴格的收費管理相對于目前的人工現金收費方式而言，降低了勞動強度，提高了效率。收費經電腦確認和統計。杜絕了失誤和作弊，保障了停車場投資者的利益，防止了財務上的漏洞和現金流失的可能性。（2）樹立全新的物業管理形象?，F代化的高科技產品的使用。使企業的物業管理形象和知名度得到很大的提高。（3）安全的管理是停車場的技術難題。傳統的停車場系統采用人工發卡、收卡，難免有管理疏漏。因為沒有隨時記錄可查，丟車或謊報丟車現象的發生，給停車場帶來諸多麻煩和經濟損失。而采用RFID卡智能管理系統后，月租卡、儲值卡、車卡均在電腦中記錄了相應的資料，這些車輛進入車場必須先驗證車卡為有效卡后，在確認卡正確后方可放行入場?？▉G失后可及時補辦。對于臨時卡，只需要進行辨認即町放行進出場，即使卡丟失也町隨時檢索，及時處理。同時再配有圖像對比設備，各類停車卡均有車牌號碼存檔，一卡專用，車牌不對，電腦隨時提示，并提出警告，有效的防止車輛丟失。

5、結束語

隨著對企事業單位、住宅小區、公共停車場的車輛管理水平要求的提高。為使車輛進出方便、快捷、安全、門禁管理科學有效、服務優質文明，采用高科技產品實現車輛智能管理，是各企事業單位、住宅小區、公共停車場的必然選擇。
