本文的射頻模塊的PCB設計，就是利用了巴倫本身具有的特性，采用分立LC元器件和蛇形線，巧妙地設計了差分到單端天線的阻抗匹配及帶寬選擇的電路設計。

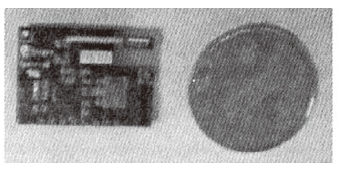

實物標簽如圖5所示，可以看出該標簽非常微小，可以應用到諸多領域，目前可應用有汽車晶片防盜器、門禁管制、停車場管制、生產線自動化、物料管理等。節省成本，性能又高，經實測，該標簽讀寫距離比一般的同類有源標簽遠，誤碼率低，識別性能可靠等。

圖5、標簽實物圖

由以上分析可知，在RFID系統電路設計中，電子標簽芯片與天線的設計是RFID系統的關鍵設計，決定整個系統的成敗。而標簽芯片與天線之間的阻抗匹配及頻率帶寬是影響RFID系統的重要因素。平衡轉換器具備很寬的頻率帶寬，還具有可調諧性，最主要的是平衡轉換器具備可調控的阻抗匹配。根據標簽芯片及天線的輸入輸出阻抗，可靈活設計電路，既可用工作頻率較高的分立元件構成，也可以用微波電路構成。這樣既提高系統的性能，又加速了產品的開發。

隨著射頻識別技術的應用不斷擴大，越來越多的場合要求使用射頻識別系統。電子標簽天線作為射頻識別系統中不可或缺的重要一環，其設計、生產、測試等均是未來研究的主要內容之一。而平衡轉換器的發展又將會推動射頻技術的發展。

4、結束語

本文詳細討論平衡轉換器的基本概念、種類、結構及原理分析，以及各種巴倫的具體含義。簡要分析各種巴倫的典型應用。結合RFID系統中的有源標簽的開發，討論巴倫的具體應用，從理論上明確了產品設計的目標概念，得出基本判斷，對具體的產品設計開發具有重要的指導意義。

作者：張有志，張穎，夏鳳仙，閆凡勇
