本文主要討論模擬數字轉換在SDR實現中的挑戰，以及ADC的哪些突破可以促進軟件無線電的實際應用。

存在的問題

SDR對于電信公司來說，可以以最少的基礎設施部署成本，滿足覆蓋范圍寬廣的無線電頻率與標準，并應付它們的未來演進。針對此需求，要求設計具有足夠的彈性，以支持比平常更寬的頻帶，并提供超過窄頻應用所需的動態范圍。即最終必須能夠在多載波環境中，處理調制方式與帶寬皆不同的載波，以及信號阻隔(blocking)等需求。

DSP技術的進步已大幅提高無線射頻系統數字后端的功能，有助于SDR的實現。目前還缺少的，就是將敏感度極高的模擬信號轉換為處理方便的數字信號。在這些無線電系統中AD轉換對于實現最終的目標非常重要。無線射頻系統的接收器(Rx)和發射器(Tx)都會用到ADC，它是SDR應用中不可或缺的器件。

ADC重要規格

靈敏度與可用帶寬是無線射頻系統接收器設計的主要規格。靈敏度是指無線射頻系統對天線輸入端微弱信號的處理能力，通常以dBm表示。對ADC而言，靈敏度通常轉換成信噪比(SNR)指標，并以dBc或dBFS表示(dBc是以載波信號為基準所表示的信噪比，dBFS則是以ADC的滿刻度輸入為基準)。無線射頻系統的小信號接收能力以及大干擾信號抑制能力皆與ADC的無雜散動態范圍(SFDR)密切相關，SFDR是目標信號(載波)與ADC輸出中次高的雜散信號(無論是否為諧波)的比值，通常以dBc表示。

最后，轉換器的可用帶寬其實是定義不明確的名詞，主要指ADC在適當SNR和SFDR性能下所能處理的實際信號帶寬。在業界標準做法里，ADC規格是以模擬輸入頻率響應的-3dB為參考點。然而，現今許多轉換器雖標示有高達數百MHz的帶寬，實際性能卻在模擬輸入頻率增加到200-300MHz后就大幅下降。

帶寬考慮

SDR的重要優點之一，是它不需要新硬件就能處理更大頻率范圍，就當前的全球頻譜使用情形來看，此點格外吸引人。每一種無線技術標準都會定義多種工作頻率，例如，GSM就能在400MHz、850MHz、900MHz、1800MHz、1900MHz甚至2500-2690MHz的GSM延伸頻帶上工作;3GPP頻率包括1800MHz、1900MHz和2100MHz;WiMAX頻率則包括2500MHz、3500MHz和往上一直到5GHz，而且未來還會應用在更多的頻率上。

由于頻率種類復雜繁多，通過ADC盡可能把最大信號帶寬數字化就成為一項重要優勢，這也使得ADC的采樣頻率成為這類設計的重要關鍵。根據奈奎斯特條件，ADC在不產生迭頻(aliasing，目標信號數字化后混迭自身而造成失真的過程)下所能數字化的帶寬，為其采樣頻率一半(Fs/2)。例如，采樣頻率為200MSPS的ADC最大能將100MHz帶寬的信號數字化。然而在實際應用里，負責將模擬輸入端帶寬限制為Fs/2的濾波器不可能是完美的，因此會降低實際可用的帶寬。

除了接收器外，大帶寬對無線發射來說也很重要。由于功率放大器成本與其輸出功率成正比，提高效率就成為減少零件用料和工作成本的重要方法?，F代的數字預失真算法雖能將發射器功率放大器線性化，卻需要將帶寬放大到發射信號帶寬的好幾倍，再將此數字化帶寬回授給數字處理器，因此采樣速率極高的ADC在系統中即為一不可或缺的角色。

信噪比

為了維持最高靈敏度，SDR必須擁有很高的信噪比，以分辨微弱信號和進行解調。無線技術標準演進到6?QAM等高階調制機制后，對于ADC的信噪比性能要求更為嚴格。當天線接收輸入功率很低時，ADC的信噪比(再加上本地振蕩器的相位噪聲)就成為限制因素，決定整個接收器的靈敏度。

SDR設計人員直到最近都還必須犧牲信噪比來提高采樣頻率(帶寬)，因為采樣率高達數百MSPS的最先進ADC只有10位，信噪比則在50dBFS左右。隨著ADS5463(12位/500MSPS)的出現，ADC的采樣頻率已大幅提高一倍(過去最高僅250MSPS)，使信噪比躍增至65dBFS左右，可以實現過去無法做到的許多設計。

除了能夠有效重建最大模擬信號帶寬外，處理增益是ADC采樣頻率的另一項附帶優點。一般而言，ADC的信噪比都是以正弦波功率與轉換器在整個奈奎斯特頻帶(從0Hz到Fs/2，不包含直流)噪聲總和的比值來計算，總噪聲通常會均勻分布在奈奎斯特區域。當接收器處理該區域的某個頻帶信號時，數字濾波器就能大幅衰減該頻帶以外的噪聲。假設目標信號帶寬為BWSIG，ADC的采樣頻率為Fs，則實際的處理增益可計算如下：

公式一

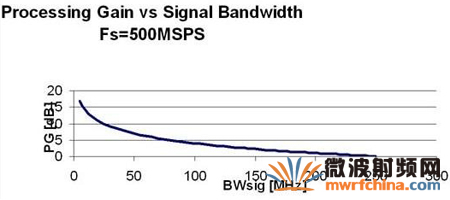

圖1是采樣速率為500MSPS ADS5463這類超高速ADC所能提供的處理增益。SDR的數字后端可以充分利用ADC的寬帶性能優點。

圖1：ADC在500MSPS采樣頻率下的處理增益與目標信號帶寬關系圖。

無線接收器不斷進步，最后將能直接采樣射頻信號。這類作業所需的ADC技術雖未出現，但相關技術突破是可預期的。值得注意的是，信號抖動最后也會對信噪比造成限制，也要列入考慮。在采樣系統里，下列公式2表示信噪比與抖動之間的關系：

公式二

其中fin代表模擬輸入頻率，tjitter則是系統抖動的均方根值。ADC采樣電路的內部抖動會以平方根和的方式，加到外部提供的轉換器采樣時鐘。值得注意的是，信噪比的限制與實際采樣頻率無關，但會直接受到模擬輸入頻率的影響。這項基本限制將影響決定接收器中頻位置時，亦即當中頻提高時，簡化接收器架構和濾波電路(也就是降低成本)的好處，會被ADC頻率和抖動造成的限制所抵消。

無雜散信號動態范圍

ADC的線性特性通常以其無雜散信號動態范圍(SFDR)表示，在接收器天線的入射功率達到相當水平時，此特性變得非常關鍵，這可能發生在當目標信號很強(理想情形)，或頻帶內出現強干擾之時。如果是后者，ADC的線性特性就決定了目標信號能否被解調，特別是當目標信號功率很低時。由于強干擾的出現，可能會讓總信號(目標信號加干擾源)接近模擬輸入的滿刻度范圍，而限制了任何自動增益控制(AGC)功能的應用。此時，ADC固有的線性性能就變成了瓶頸。

就像抖動會限制SDR設計師可以設定多高的中頻一樣，SFDR對其選擇也有很大的影響。市場雖有許多ADC具備良好的線性特性，但都僅限于輸入頻率在200MHz以下，使高中頻的優點受到SFDR滾降性能限制而無法實現。

采用最先進BiCMOS工藝技術的新型模擬架構實現了模擬輸入緩沖器的集成，可在高達數百MHz的范圍提供很高的SFDR性能。ADS5463的模擬輸入緩沖器能將敏感的模擬輸入與轉換器內部的開關電路完全隔離開，使設計師能輕易達到器件數據手冊所列的性能。

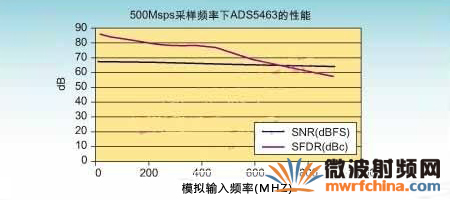

另外，ADS5463能在輸入頻率范圍提供固定不變的阻抗值。如圖2所示，ADS5463至少能在500MHz中頻范圍達到超過70dBc的SFDR性能。激增的性能將大幅簡化無線電設計，當它配合非常高的信噪比和處理增益時更為有用。采用超高輸入頻率能進一步降低無線電成本，能省下額外的降頻轉換步驟與相關的元件材料。

圖2：ADS5463在模擬輸入頻率范圍的SNR與SFDR性能(500MSPS采樣頻率)

本文小結

最新的混合信號技術，已能在前所未見的采樣頻率和模擬輸入頻率上提供強大性能，不但簡化無線電設計，并提供更大工作帶寬及更高靈敏度。ADC技術不斷突破極限將持續為真正可重配置多標準無線電的來臨奠定基礎。
