一、  前言

　　CDMA2000 1xEV-DO Rel.0技術作為全球第一個率先規模商用的3G標準，在日本、韓國、美國等地取得了很大的成功。該技術提供前向2.4Mbps的下行速率，使得運營商可以開展很多的寬帶應用，提升了運營商的數據業務ARPU值，彌補了話音業務ARPU值的逐年下跌。日前，作為1xEV-DO Rel.0技術之后的下一代版本1xEV-DO Rev.A已經具備了規模商用的能力，開始進入各大運營商的網絡。

　　1xEV-DO Rev.A之所以能被運營商廣泛接受，主要在于它在DO Rel.0的基礎上對于實時業務的支持做了極大的增強。由于DO Rel.0在設計之初，當時的理念主要是為了給廣大用戶提供一個寬的數據通道，所以這種技術在支持文件下載等Best Effort業務時有很高的效率，但是在支持話音等實時業務時則顯得先天不足。正是看到這一點，DO Rev.A在設計時，除了繼續提高數據業務的帶寬之外，更多的精力放在QoS保證上。在DO Rev.A網絡上，QoS要求相差甚遠的各種業務同時并發，網絡保證各種業務流能獲得其相應的業務質量保證，傳統電路域上的話音業務可以通過VoIP的方式在DO Rev.A網絡上得到支持。3G CDMA2000 DO Rev.A技術為移動網絡走向?qū)拵Щ投嗝襟w化提供了堅實的技術基礎。

二、  CDMA2000 1xEV-DO Rev.A特性介紹

　　DO Rev.A之前的版本EV-DO Rel.0，主要是針對Best Effort業務，特別是不對稱的高速下載業務開發的。隨著無線寬帶業務的發展，用戶越來越不滿足只是通過寬帶上網那么簡單，他們希望能夠進行VoIP通話，玩在線游戲，或者視頻交流。同時，以IP技術為基礎的核心網的融合發展迅猛，原來歸屬傳統電路域的業務逐漸在向分組域轉移。正是在這些需求的推動，加速了DO Rev.A系統的面世。

　　針對EV-DO Rev. 0版本在原設計上的局限，并結合新業務和網絡功能的要求，EV-DO Rev. A版本主要從以下幾個方面進行了改進：

（1） 提高了系統空中鏈路的容量，特別是大幅度地提高了反向鏈路的容量。在DO Rel.0中，前向峰值速率為2.4Mbps，反向只有153.6kbps，前反向容量的不對稱使得運營商在開展VoIP等前反向?qū)ΨQ業務時，反向成為瓶頸。DO Rev.A把前向的峰值速率提高到3.1Mbps，但是把反向峰值速率提高到了1.8Mbps。反向容量的大幅度提高，主要得益于以下新技術的采用：

• 引入高階調制。在DO Rel.0中反向信道使用的是BPSK調制，在DO Rev.A中，反向引入了QPSK和8PSK調制。更高的調制模式允許一個符號傳送更多的有用信息，比如QPSK一個符號可以攜帶2bit的信息，8PSK一個符號可以攜帶3bit的信息，而B(niǎo)PSK一個符號只能攜帶1bit的信息。當然高階調制需要更復雜的技術來保證，在復雜多變的無線環境下，接收端能正確理解發送端發出的信息。
• 混合自動重傳（Hybrid-ARQ）。該技術在DO Rel.0的前向鏈路已經得到應用，在DO Rev.A中進一步把它應用到反向鏈路。一個原始數據包在經過交織、重復、編碼后，得到的報文會有很多冗余信息，理論上講，接收端可以通過它的報文的片斷，就能解出完整的原始數據包。Hybrid-ARQ正是利用了這一點：系統會把一個編碼后的數據報文分成幾個片斷發送，一旦成功解出原始數據包，接收端就會通知發送端，停止余下片斷的發送，由于系統中止了冗余信息的傳輸，從而提高了資源的利用效率。這樣做最后的效果是：在給定的信號強度下，系統總會盡可能使用最快的速度發送數據。
• 新增反向輔助導頻信道。在傳輸高速數據時，反向輔助導頻信道可以輔助基站對高速數據進行解調，提高反向吞吐量。

（2）降低了系統時延，或者說，是縮短了手機和網絡設備之間往返傳輸數據的時間。我們知道，對于支持實時業務來說，時延是一項非常關鍵的指標，時延變大會使得通話的雙方感覺不自然甚至完全無法接受。DO Rev.A在縮短時延方面下了很多功夫，包括進一步提高包的細分粒度，提供更多的短包格式；反向引入H-ARQ降低QoS要求高的數據報發送所需的時長；引入更高速率的接入信道和更快的尋呼信道，提高終端的接入速度；在切換時通過引入DSC信道，大幅度降低切換時延。從實際數據看，在DO Rev.A網絡上，平均往返傳輸時間還不到1xEV-DO Rel.0網絡或HSDPA網絡的一半時間, 只是WCDMA網絡的十分之一時間。

（3） 增強的QoS支持。在DO Rev.A網絡中為了支持應用的QoS劃分（Application level QoS），引入了數據流的概念。一個數據流其實就是一組QoS相同或相近的數據包隊列。一個用戶可以與網絡同時建立多個數據流的傳輸，網絡根據各個數據流的不同QoS要求，給它們分配不同的資源，確保在滿足用戶需求的同時，最大化資源的利用率。由于DO Rev.A系統在空口的前向鏈路上是采用統計時分復用機制，所有的數據包都會在此排隊，等待著被調度程序一個接一個進行發送。因此QoS機制在這里體現得非常明顯：QoS要求高的數據報可以強插在QoS要求低的數據報之前發送，從而保證其要求的時延或者吞吐量。假如沒有QoS保證，當一個使用DO Rev.A網絡的用戶同時進行VoIP和下載文件時，下載文件這個動作會對他的VoIP話音質量產生嚴重的負面影響，話音數據包會與大量的文件數據報文夾雜在一起排隊等待調度，從而使得話音變得斷續。如果啟動QoS機制，VoIP的通話質量會一直非常穩定，不受網絡負荷波動的干擾。

（4） 鉑金多播（Platinum Broadcast）。通過在前向鏈路引入OFDM調制技術，鉑金多播大大提高了多播信道的容量，運營商可以提供更多的廣播頻道供用戶選擇。通過靈活調整單播業務與多播業務占用系統資源的比例，運營商可以最大限度地發揮網絡的能力，提高運營收益。

　　通過以上的改進，使得DO Rev.A系統不再只是一個數據管道提供者的角色，開展各種交互式的實時性業務成為可能。從目前來看，在DO Rev.A上可以開展的比較典型的實時業務有：

• VoIP。DO Rev.A技術使得蜂窩運營商可以提供電信級的無線IP電話服務。在保證話音質量不下降的前提下，這種通訊方式的成本將會比傳統的電路域語音服務低。原因在于，其一，網絡總的基礎設施投資會減少，新建網絡不再需要傳統的電路交換設備，如MSC等；其二，在話音容量方面，采用DO Rev.A技術提供的VoIP服務可以比傳統的1x或者WCDMA網絡提供更大的容量，模擬表明，在一個1.25MHz FDD頻段上，一個扇區可以大約同時支持50個VoIP話音通訊。
• 可視電話。可視電話（VT）可使用戶在與另外一個或多個用戶討論時不僅能互相聽到聲音還能同時分享到實時視頻。VT作為一個標志性的3G業務，一直備受業界關注。WCDMA系統通過電路域已經實現了VT業務，DO Rev.A則通過分組域?qū)崿F(xiàn)了VT。本質上講，由于視頻業務編碼后的突發性，在分組網上傳輸會有更高的效率。
• PTT業務。PTT(Push To Talk)，即只需按一個鍵便可實現與一個或多個用戶的半雙工（一次一個方向）的語音通訊。即時多媒體（IMM）在此基礎上進行了擴展，還可提供文字、圖片或圖像。
• 在線游戲。在線游戲應用有些已成功地在DO Rel.0網絡中推出, 但是在DO Rev.A網絡上使用時會顯得更具互動性。

　　從以上分析可以看到，DO Rev.A網絡第一次使得運營商可以在一張無線分組網絡上提供統一的數據、話音、視頻服務，為移動、寬帶、多媒體的融合提供了一個良好的契機。對于運營商來講，可以通過該技術創造新的利潤增長點，降低建網成本和運維成本，獲得更大的競爭優勢。對于終端用戶來說，話音、圖象、數據的融合可以為用戶創造一個無縫的多媒體通信體驗，提升用戶的滿意度。

三、  中興通訊CDMA2000 1xEV-DO Rev.A解決方案

　　中興通訊于2004年全面啟動EV-DO Rev.A系統的研發，2005年成功地完成了系統的研發和實驗室測試，2006年推出了EV-DO Rev.A全套系統解決方案的商用局版本，并于第一時間在多個運營商網絡得到應用。

　　中興通訊CDMA2000 1xEV-DO Rev.A移動通信系統具有全兼容、大容量、高集成度、全系列化等特點，與1X和EV-DO Rel.0系統使用相同的軟硬件平臺，三者不同之處在于使用不同的基帶處理模塊，但這些模塊在同一個BTS內可以混插，這使得從1X系統或者EV-DO Rel.0系統向EV-DO Rev. A系統的升級變得平滑、簡便、升級費用低，并且允許和1X載波和EV-DO Rel.0載波靈活組合和配置，滿足用戶的各種建網需求。

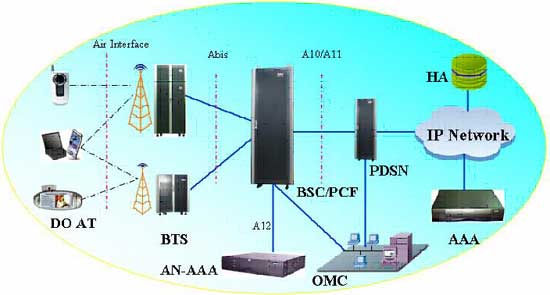

中興通訊CDMA2000 1xEV-DO Rev. A系統組網圖

　　中興通訊CDMA2000 1xEV-DO Rev. A移動通信系統主要由BSC、BTS、PDSN和AN AAA/AAA構成，基于全I(xiàn)P平臺設計，可以平滑過渡到下一代網絡。中興通訊提供系列化基站解決方案，可以降低投資成本，滿足不同層次覆蓋的需求。

　　中興通訊EV-DO Rev. A系統具有以下優勢：

• 領先的全I(xiàn)P技術。中興通訊是All-IP的積極倡導者，并率先推出了全I(xiàn)P的CDMA2000商用產品。當前業界已經達成共識：全I(xiàn)P是移動網絡發展的方向。全I(xiàn)P技術的通用性和廉價性，以及中興通訊的統一的全I(xiàn)P硬件平臺，將大大降低運營商在EV-DO網絡建設上的CAPEX和OPEX值。全I(xiàn)P平臺與DO Rev.A技術的結合，將使得運營商建設統一的移動寬帶多媒體網絡變得更加容易。
•  超大數據吞吐量。單BSC支持6Gbps以上的數據吞吐量。隨著多媒體業務(如視頻電話VT、流媒體業務)的快速發展需要，BSC的超大容量不但能很好滿足當前無線寬度業務的開展需要，對以后的各種新興業務也保留了平滑擴容的余地。
• 全業務支撐。3G發展在業務，中興通訊全套解決方案能提供豐富的業務類型，包括流媒體類業務、WAP業務、多媒體短信MMS、短信和短信群積業務、手機電視、BCMCS業務、多樣的定位業務、彩鈴、PTT等。 <
